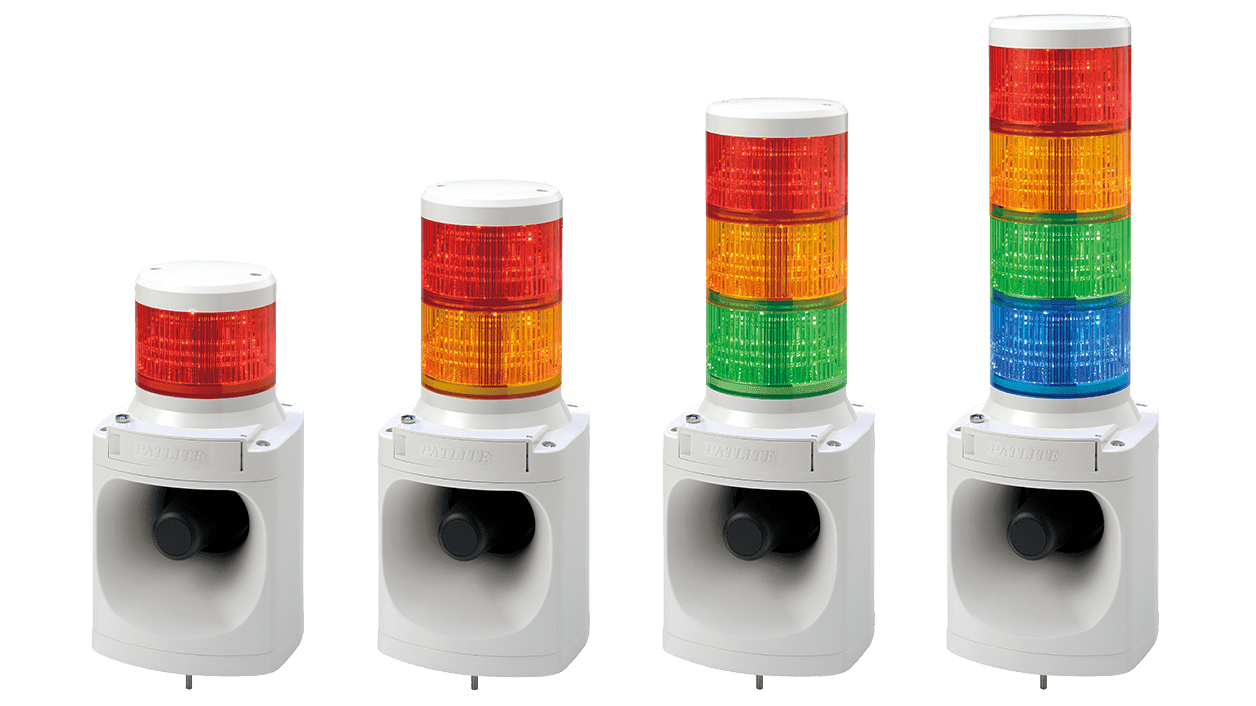

Torre de señalización con altavoz de voz MP3 integrado
LKEH-FV
Torre de señalización LED con reproducción de voz MP3 y sirena integrada de 105 dB, diseñada para máquinas industriales de gran tamaño o instalaciones en altura. Disponible en cinco colores (rojo, amarillo, verde, azul, blanco), lente de policarbonato resistente a impactos, superficie sin relieves que evita la acumulación de polvo. Soporta tarjeta SD para personalizar mensajes, cumple con RoHS y la normativa CE (modelo de 24V), compatible con salidas NPN para conexión directa a PLC.
- Control de E/S
- Balizas de Señalización
- Φ100
- Continuo
- Parpadeo
- Productos Híbridos
- Voz
- 105dB
- Interior y vertical solamente
- IP53 (vertical)
- Rojo
- Ámbar
- Verde
- Azul
- Blanco
Características del producto
La serie LKEH combina una potente alarma acústica con una torre de señalización de alto rendimiento.
Para utilizar el modelo LKEH-FV, es necesario disponer del software Playlist Editor.
Si desea cargar datos de síntesis de voz mediante el software, póngase en contacto con la oficina de PATLITE en su país.
Le enviaremos el Playlist Editor por correo electrónico.
- Alta visibilidad a larga distancia gracias a LEDs de alta intensidad y lente de 100 mm de diámetro.
- Adecuada para entornos con vibraciones, con resistencia hasta 2G.
- Control simplificado mediante un único cable común para luz y sonido.
- Cumple con CE, RoHS, IP53 (UL, c-UL en trámite).
- Programación local mediante tarjeta SD (se vende por separado) (modelo LKEH-FV).
Capacidad de grabación de hasta 63 segundos (64 kbit/s), con 5 canales por entrada bit o 31 canales por entrada binaria. - Volumen regulable de 0 a 105 dB (a 1 metro), adaptable a diversos entornos.
- Lente LED con superficie lisa para fácil limpieza.
Especificaciones
| DIMENSIONES | - Diámetro de 100 mm |
| TENSIÓN NOMINAL | - 24 V DC - 100 V AC - 220 V AC |
| TIPO DE AUDIO | - LKEH-FV: grabación de hasta 63 segundos. Mensajes de fábrica para entrada de 5 canales (bit) o 31 canales (binaria). Tecnología de codificación de audio MPEG Layer-3 licenciada por Fraunhofer IIS y Thompson Licensing. |
| NIVEL SONORO | - Hasta 105 dB a 1 metro, con control de volumen ajustable |
| TIPO DE CUERPO | - Ensamblado y precableado según los colores de módulo especificados. Lente intercambiable tras la compra. |
| COLOR DEL CUERPO | - Cuerpo: Gris claro |
| COLORES DE LA LENTE | - Rojo - Ámbar - Verde - Azul - Blanco |
| MATERIAL DE LA LENTE | - Resina de policarbonato |
| ÍNDICE DE PROTECCIÓN | - IP53 |
| OPCIONES | - SDV-2GP |

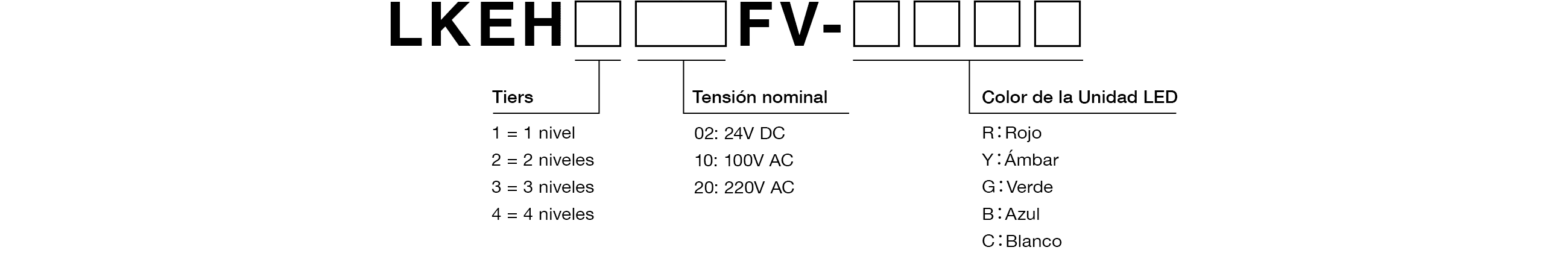

Configuración de la referencia

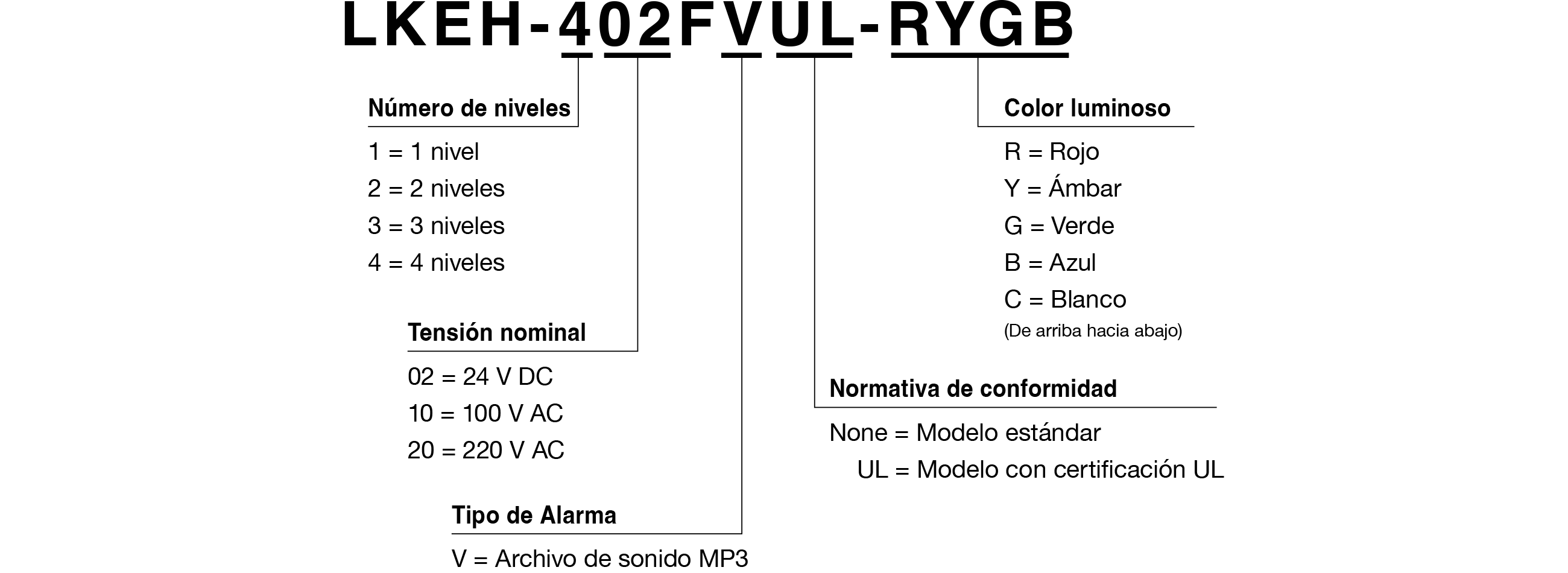

Código de Modelo
Lista de Productos
| Referencia | N.º de Niveles | Tensión Nominal | Tipo de Alarma | Certificación UL | Colores Luminosos |
|---|---|---|---|---|---|
| LKEH-102FV-R/Y/G/B/C | 1 | 24 V DC | - | - | Rojo / Ámbar / Verde / Azul / Blanco |
| LKEH-110FV-R/Y/G/B/C | 1 | 100 V AC | - | - | Rojo / Ámbar / Verde / Azul / Blanco |
| LKEH-120FV-R/Y/G/B/C | 1 | 220 V AC | - | - | Rojo / Ámbar / Verde / Azul / Blanco |
| LKEH-202FV-RY/RG | 2 | 24 V DC | - | - | Rojo, Ámbar / Rojo, Verde |
| LKEH-210FV-RY/RG | 2 | 100 V AC | - | - | Rojo, Ámbar / Rojo, Verde |
| LKEH-220FV-RY/RG | 2 | 220 V AC | - | - | Rojo, Ámbar / Rojo, Verde |
| LKEH-302FV-RYG | 3 | 24 V DC | - | - | Rojo, Ámbar, Verde |
| LKEH-310FV-RYG | 3 | 100 V AC | - | - | Rojo, Ámbar, Verde |
| LKEH-320FV-RYG | 3 | 220 V AC | - | - | Rojo, Ámbar, Verde |
| LKEH-402FV-RYGB | 4 | 24 V DC | - | - | Rojo, Ámbar, Verde, Azul |
| LKEH-410FV-RYGB | 4 | 100 V AC | - | - | Rojo, Ámbar, Verde, Azul |
| LKEH-420FV-RYGB | 4 | 220 V AC | - | - | Rojo, Ámbar, Verde, Azul |
| LKEH-102FVUL-R/Y/G/B/C | 1 | 24 V DC | - | ✔ | Rojo / Ámbar / Verde / Azul / Blanco |
| LKEH-202FVUL-RY/RG | 2 | 24 V DC | - | ✔ | Rojo, Ámbar / Rojo, Verde |
| LKEH-302FVUL-RYG | 3 | 24 V DC | - | ✔ | Rojo, Ámbar, Verde |
| LKEH-402FVUL-RYGB | 4 | 24 V DC | - | ✔ | Rojo, Ámbar, Verde, Azul |
El inicio del sonido puede no ser simultáneo si se utilizan varias unidades.
Este producto no se recomienda para aplicaciones en vehículos.
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de instalación Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D CAD [dxf]
3D CAD [IGS] (zip)Especificaciones del producto
Otro
Piezas de repuesto
LKEH-FV
LKEH-FV
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310054-F1 | 1 | ||||
|
B72100151-1F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-2F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-3F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-4F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-7F1 | 1-4: Depends on number of tiers. | ||||
|
B62910033-1F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×87mm. |
|||
|
B62910033-2F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×147mm. |
|||
|
B62910033-3F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×207mm. |
|||
|
B62910033-4F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×267mm. |
|||
.jpg)
|
C21100087-F1 | 1 |
