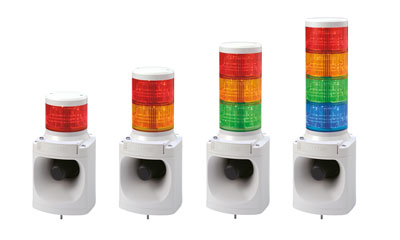

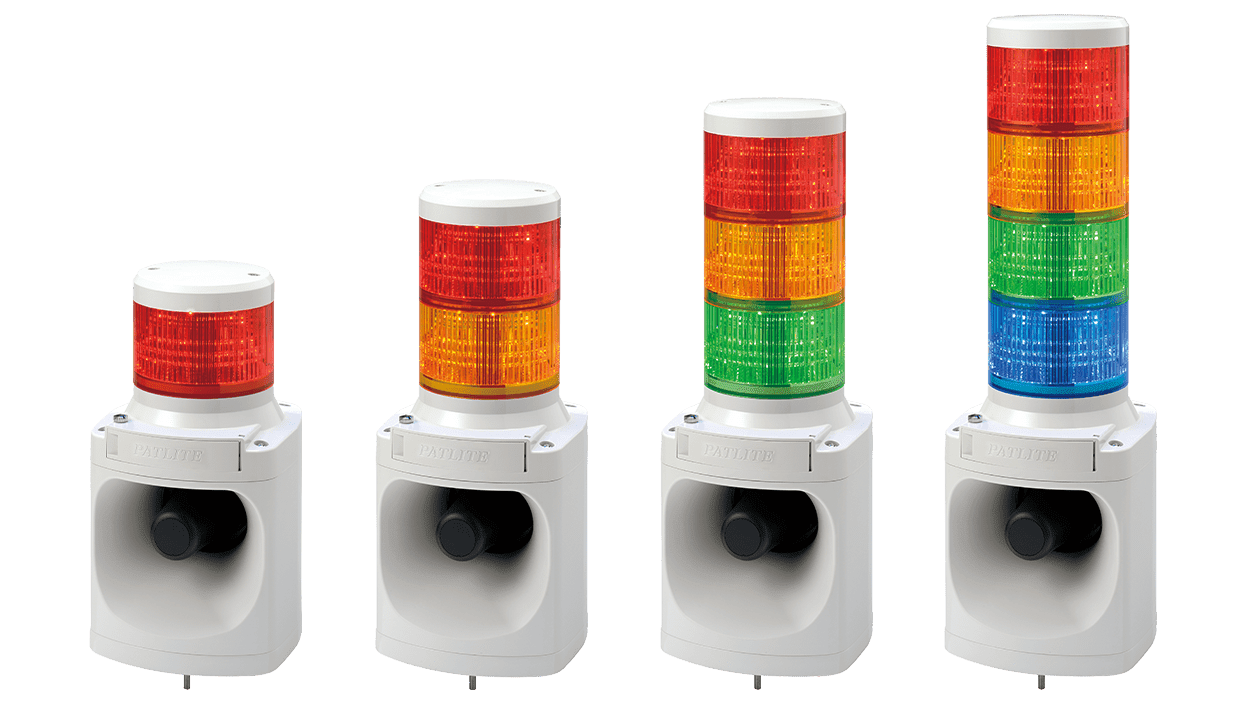

Torre de señalización con zumbador
LKEH-FA/C/D/E

Torre de señalización LED con potente zumbador integrado (hasta 105 dB), disponible en cinco colores brillantes. Lente de policarbonato resistente a impactos y altas temperaturas. Ideal para equipos grandes o instalaciones en altura. Compatible con salidas NPN, función de reducción de volumen, cambio de grupo de sonidos mediante tarjeta SD. Cumple con RoHS y CE (solo modelo 24V). Protección IP53 contra polvo y salpicaduras.

  • Control de E/S
  • Balizas de Señalización
  • Φ100
  • Continuo
  • Parpadeo
  • Productos Híbridos
  • Tonos
  • Melodía
  • 105dB
  • Interior y vertical solamente
  • IP53 (vertical)
  • Rojo
  • Ámbar
  • Verde
  • Azul
  • Blanco
  • Torre de señalización con zumbador LKEH-FA/C/D/E

Características principales

  • Colores disponibles: Rojo, Ámbar, Verde, Azul, Blanco
  • Lente fabricada en policarbonato resistente a impactos y altas temperaturas
  • Diseño de alta luminosidad, ideal para instalaciones elevadas en maquinaria de gran tamaño
  • Superficie lisa de la lente que reduce la acumulación de polvo
  • Grado de protección IP53, adecuado para entornos con presencia de humedad y polvo
  • Compatible con salidas NPN de colector abierto, permite control directo mediante PLC
  • Cumple con la Directiva RoHS de la UE; los modelos de 24 V cumplen con el marcado CE
  • Funciones adicionales como modo de reducción de volumen y cambio de grupo de tonos mediante tarjeta SD

Especificaciones

Dimensiones Ø100 mm
Tensión nominal 24 V CC
100 V CA
220 V CA
Tipos de tono Patrones seleccionables: A / C / D / E (solo muestras del Tipo E disponibles en la pestaña "Ejemplos")
Nivel de presión sonora Hasta 105 dB (a 1 m), volumen ajustable
Color del cuerpo Gris claro
Color del módulo LED Rojo / Ámbar / Verde / Azul / Blanco
Material de la lente Policarbonato
Grado de protección IP53

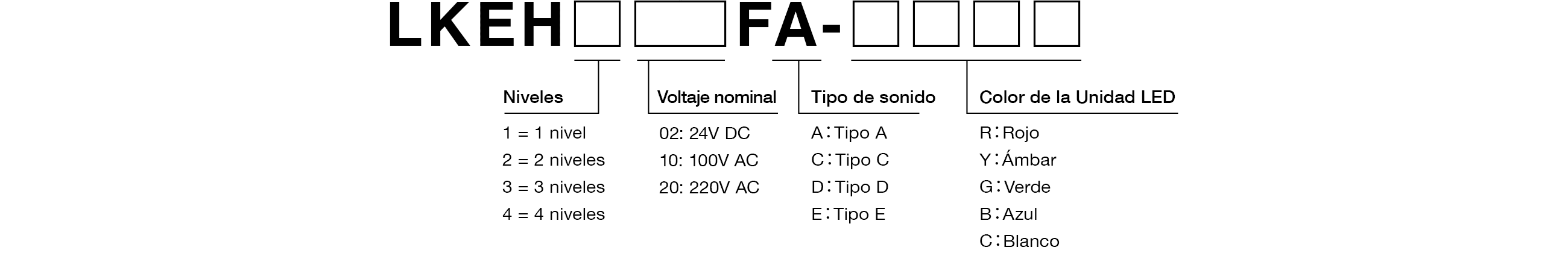

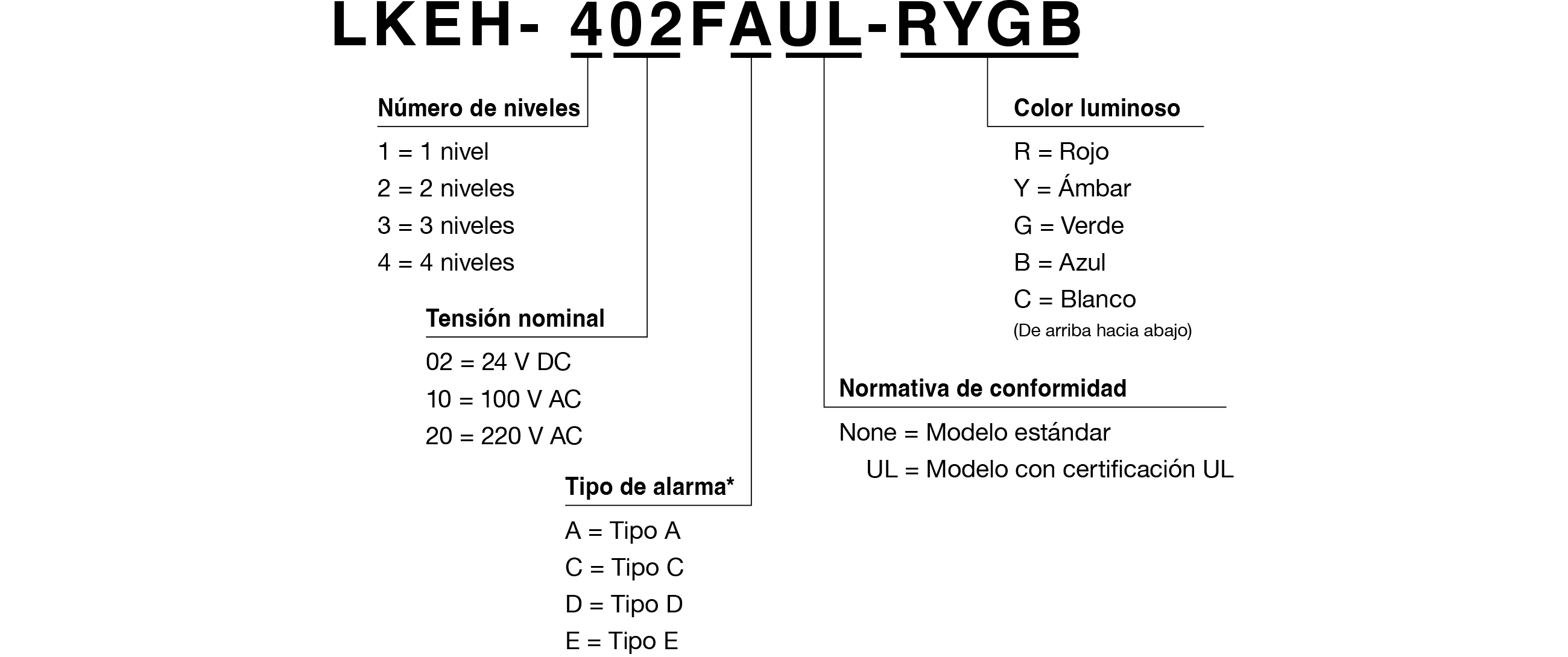

Código de modelo

Código de modelo

Consulte la tabla de selección de sonidos de alarma en el catálogo general para más detalles.

Lista de productos

Referencia del modelo N.º de niveles Tensión nominal Tipo de alarma Certificación UL Colores luminosos
LKEH-102F □ -R/Y/G/B/C 1 24 V CC A / C / D / E - Rojo / Ámbar / Verde / Azul / Blanco
LKEH-110F □ -R/Y/G/B/C 1 100 V CA - Rojo / Ámbar / Verde / Azul / Blanco
LKEH-120F □ -R/Y/G/B/C 1 220 V CA - Rojo / Ámbar / Verde / Azul / Blanco
LKEH-202F □ -RY/RG 2 24 V CC - Rojo, Ámbar / Rojo, Verde
LKEH-210F □ -RY/RG 2 100 V CA - Rojo, Ámbar / Rojo, Verde
LKEH-220F □ -RY/RG 2 220 V CA - Rojo, Ámbar / Rojo, Verde
LKEH-302F □ -RYG 3 24 V CC - Rojo, Ámbar, Verde
LKEH-310F □ -RYG 3 100 V CA - Rojo, Ámbar, Verde
LKEH-320F □ -RYG 3 220 V CA - Rojo, Ámbar, Verde
LKEH-402F □ -RYGB 4 24 V CC - Rojo, Ámbar, Verde, Azul
LKEH-410F □ -RYGB 4 100 V CA - Rojo, Ámbar, Verde, Azul
LKEH-420F □ -RYGB 4 220 V CA - Rojo, Ámbar, Verde, Azul
LKEH-102F □ UL-R/Y/G/B/C 1 24 V CC ✔ Rojo / Ámbar / Verde / Azul / Blanco
LKEH-202F □ UL-RY/RG 2 24 V CC ✔ Rojo, Ámbar / Rojo, Verde
LKEH-302F □ UL-RYG 3 24 V CC ✔ Rojo, Ámbar, Verde
LKEH-402F □ UL-RYGB 4 24 V CC ✔ Rojo, Ámbar, Verde, Azul

En caso de utilizar varias unidades, es posible que los sonidos no se activen de forma simultánea.

Este producto no está recomendado para aplicaciones en vehículos.

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

Manual de Instrucciones

CAD 2D / CAD 3D

Especificaciones del producto

LKEH-FA/C/D/E  

LKEH-FA/C/D/E  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Headcover
B32310054-F1 1

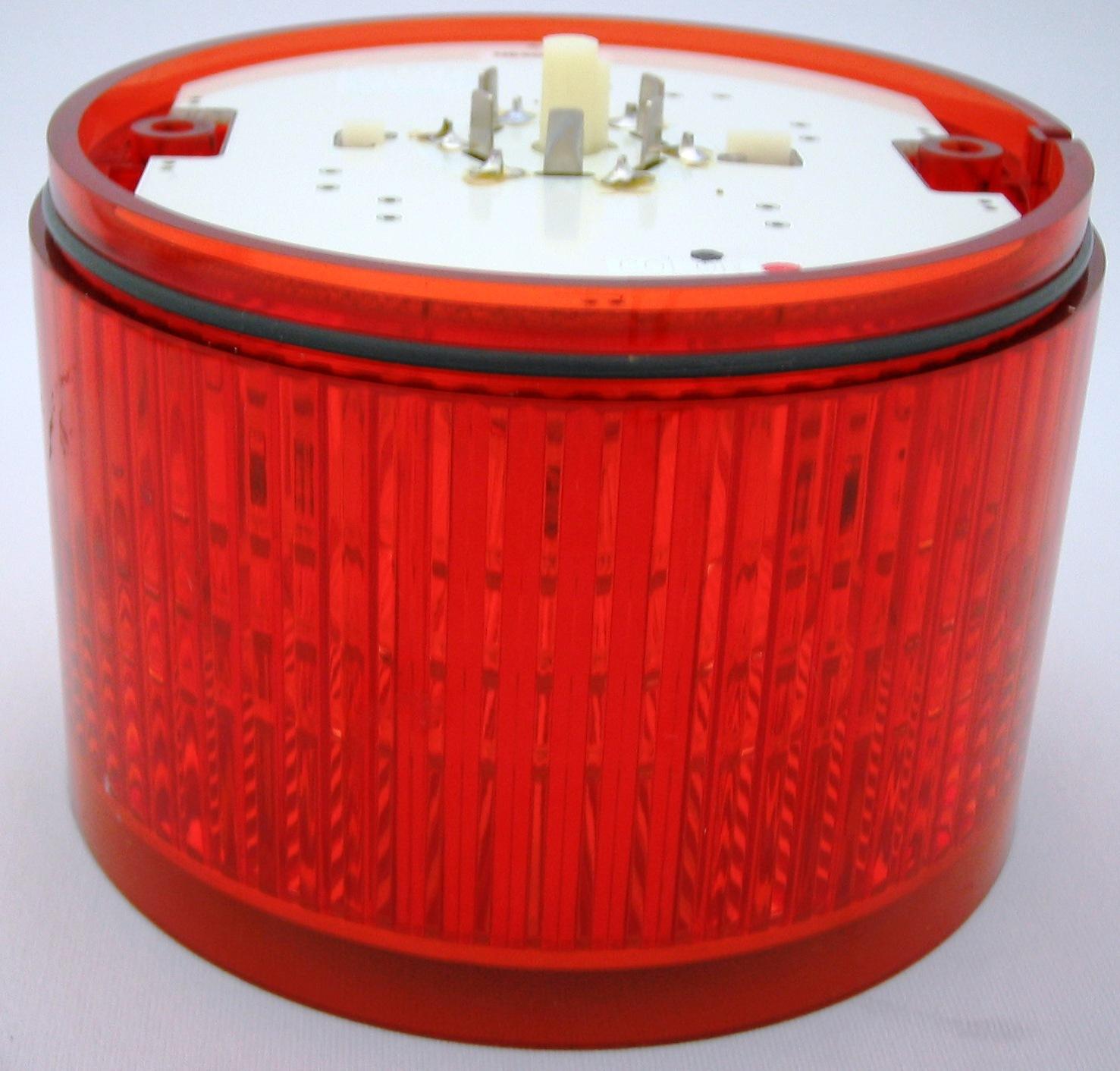

LED Unit: Red
B72100151-1F1 1-4: Depends on number of tiers.

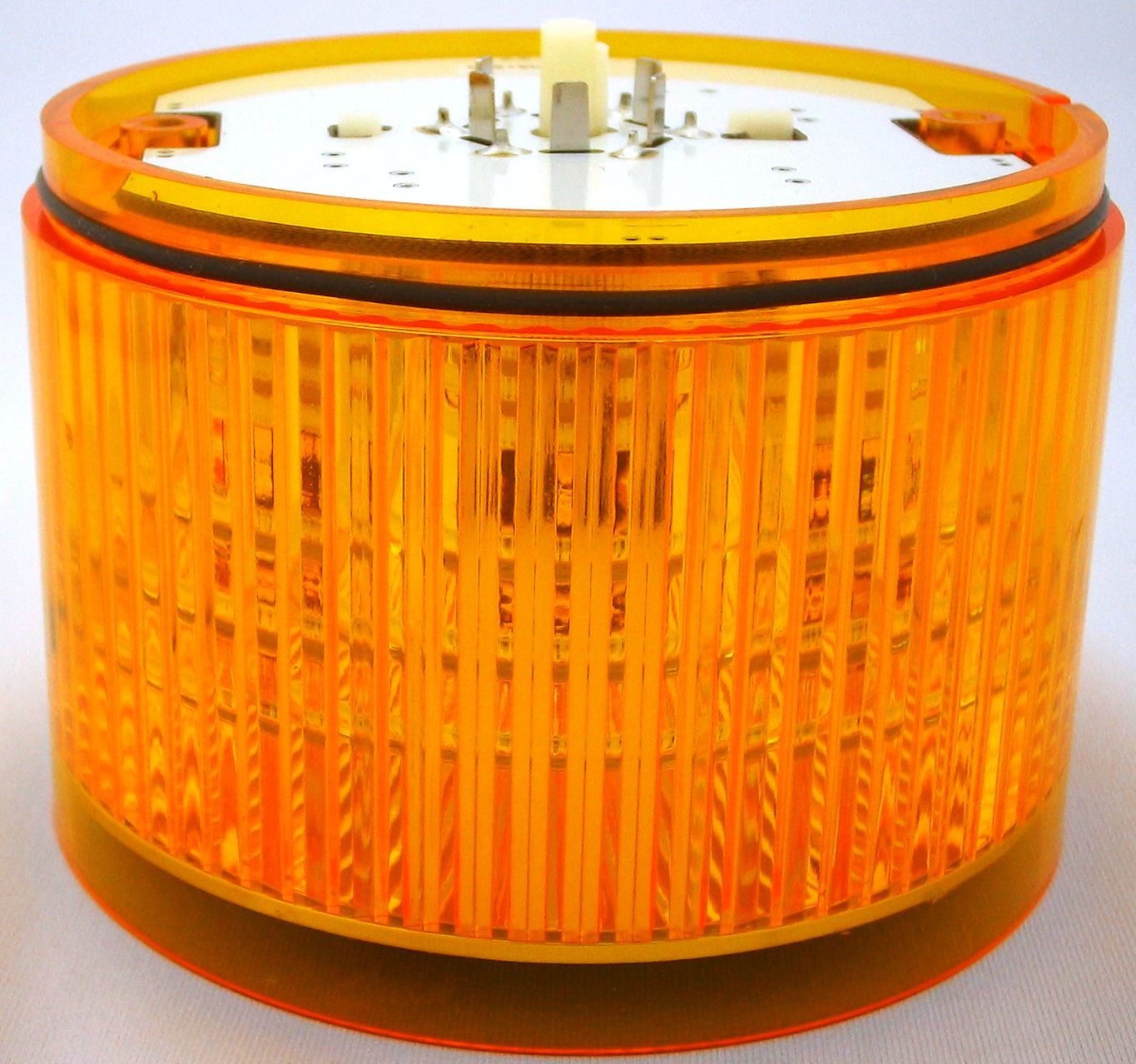

LED Unit: Amber
B72100151-2F1 1-4: Depends on number of tiers.

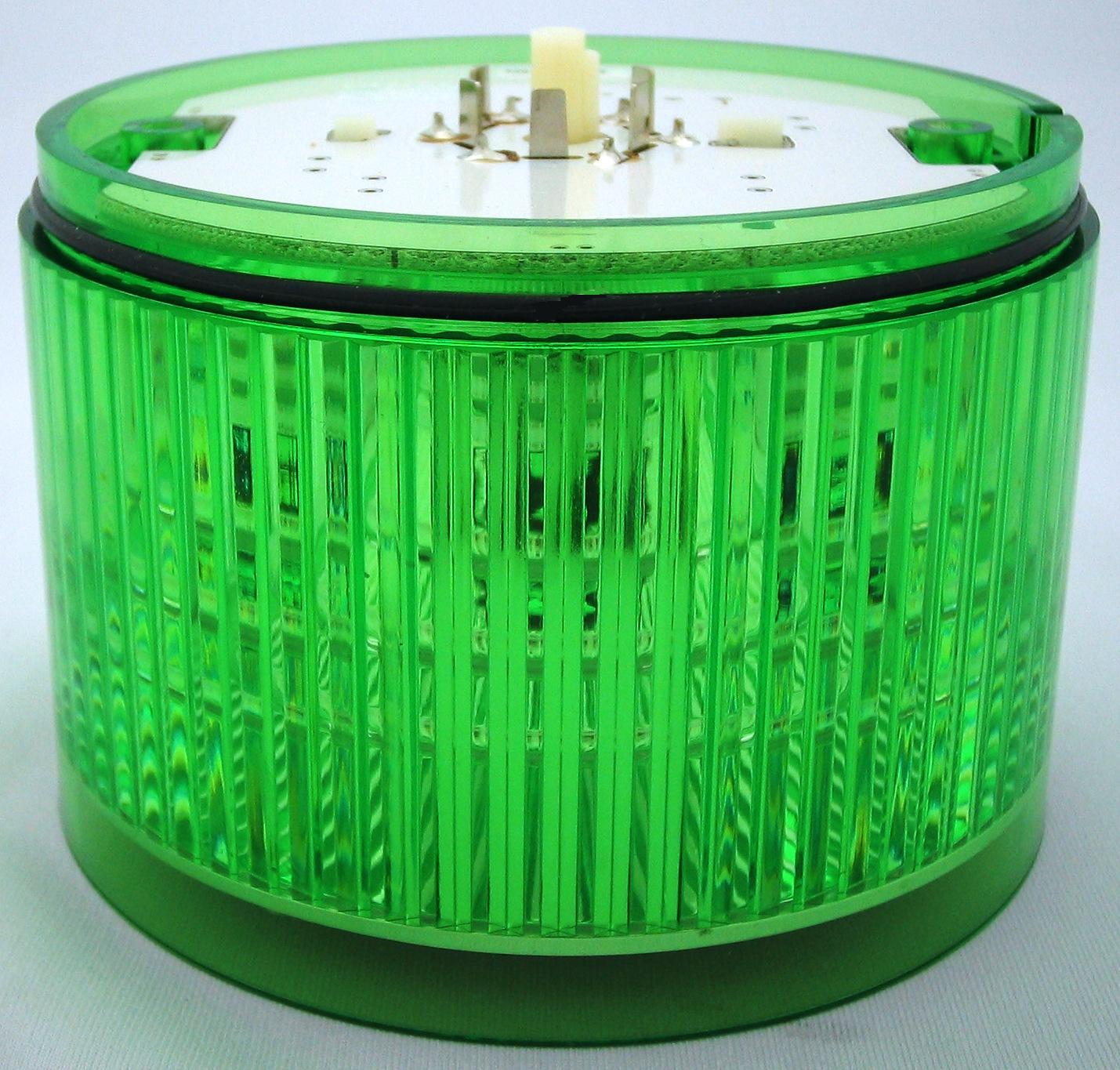

LED Unit: Green
B72100151-3F1 1-4: Depends on number of tiers.　

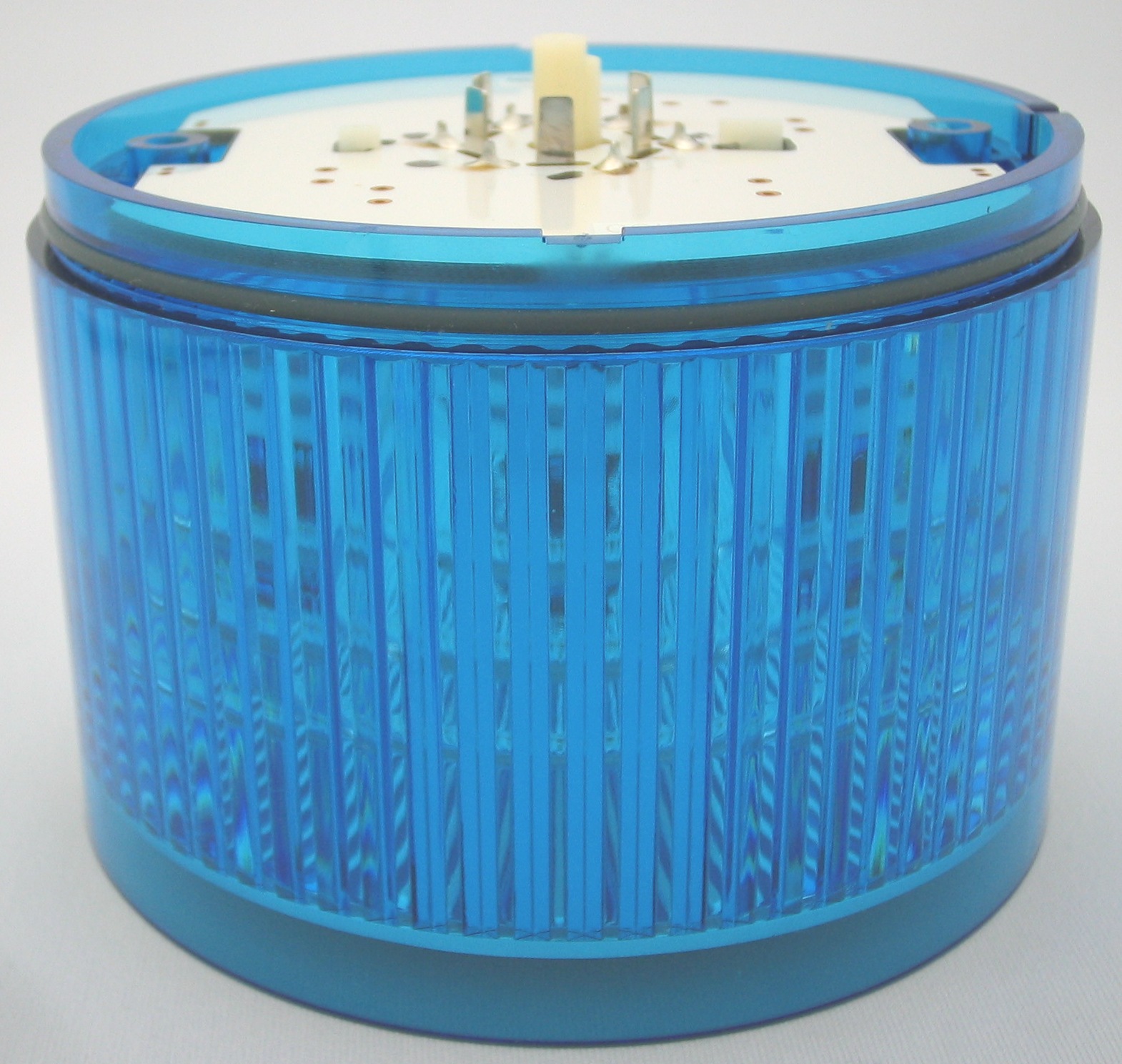

LED Unit: Blue
B72100151-4F1 1-4: Depends on number of tiers.

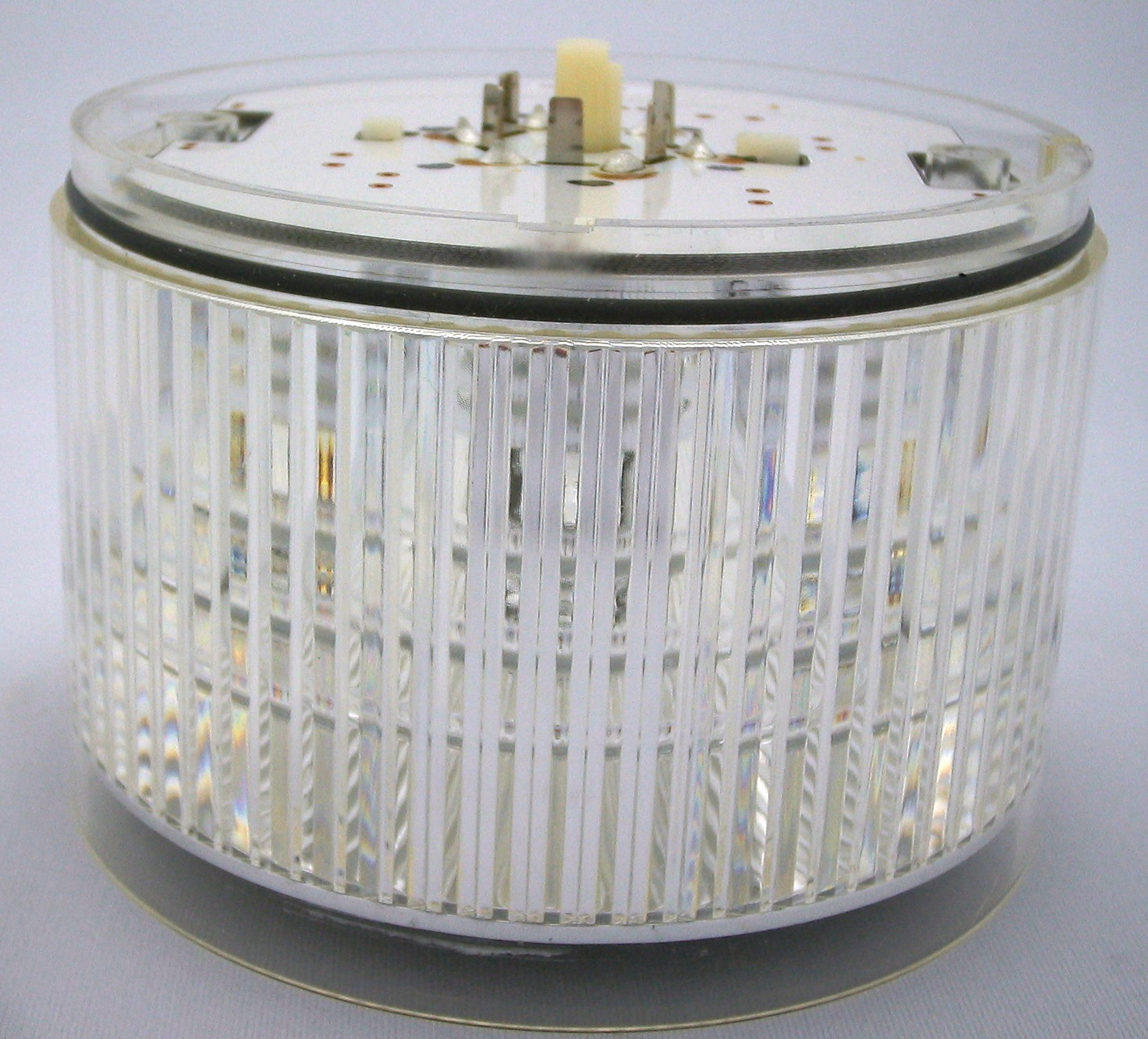

LED Unit: White
B72100151-7F1 1-4: Depends on number of tiers.
Shaft for LKEH : 1 Tier　(2 pieces)
B62910033-1F2 2

Includes flat washers and O-rings [2 pcs each]. M4×87mm.
Shaft for LKEH : 2 Tier　(2 pieces)
B62910033-2F2 2

Includes flat washers and O-rings [2 pcs each]. M4×147mm.

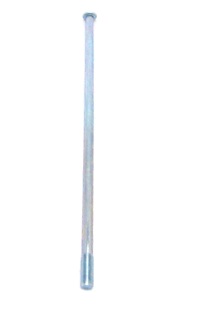

Shaft for LKEH : 3 Tier　(2 pieces)
B62910033-3F2 2

Includes flat washers and O-rings [2 pcs each]. M4×207mm.
Shaft for LKEH : 4 Tier　(2 pieces)
B62910033-4F2 2

Includes flat washers and O-rings [2 pcs each]. M4×267mm.
Front Cover
C21100087-F1 1
