Este producto presenta una zona de distribución limitada. Consulte a nuestras subsidiarias por favor.

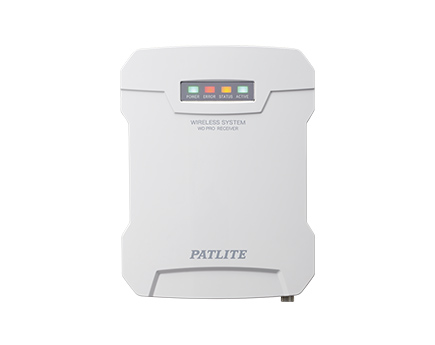

Receptor del sistema inalámbrico de adquisición de datos WD PRO
WDR-LE-Z2-PRO
El WDR-LE-Z2-PRO (receptor WD PRO) es un receptor que forma parte del sistema inalámbrico de adquisición de datos de PATLITE. Este sistema de adquisición de datos puede obtener, en tiempo real y de forma inalámbrica, los datos de los estados de la señalización (y zumbador) de las balizas, y pueden enviarse a un archivo CSV y analizarse para mejorar la OEE y la productividad. El receptor WD PRO es una versión mejorada de los receptores actuales y admite una amplia variedad de protocolos, lo que permite una fácil comunicación con el sistema de control y otros dispositivos en los puestos de trabajo.
- Inalámbrico (Zigbee)
- Bajo Techo (Horizontal, Pared Roja, Techo)
- Inalámbrico
- IP20
Características del producto
- Conexión PoE
El receptor WD PRO se puede alimentar y comunicar a través de un solo cable Ethernet, de forma que se minimizan los cableados y costes asociados. - Soporte de montaje
La unidad principal del receptor WD PRO se acopla sobre un soporte de montaje en superficie.
Esto permite un fácil ensamblaje, así como una versatilidad en los ángulos de montaje. - Diagnóstico de conexión inalámbrica
El receptor WD PRO es capaz de rastrear la calidad de la conexión inalámbrica entre el receptor y los transmisores conectados.
Se pueden captar hasta 72 horas de resultados de diagnóstico, tomados a intervalos de 10 minutos.
Hay 5 niveles de resultados de diagnóstico, lo que permite a los usuarios identificar cuándo es necesario modificar el entorno o topología de la instalación.
Estos datos recopilados se pueden ver fácilmente en su ordenador o terminal a través del navegador en la página de configuración. - Pantalla Andon
Los estados de la señalización (y zumbador) de todas las balizas se pueden mostrar, en tiempo real, en la pantalla de su ordenador a través del navegador de configuración.
Esto se puede hacer simultáneamente con la recopilación de datos CSV. - Funciones colaborativas
Además del protocolo SOCKET, el receptor WD PRO tiene funciones colaborativas usando comunicación Modbus/TCP y base de datos SQL.
Estos protocolos simplifican la comunicación y adquisición de datos entre distintos dispositivos de la red.
Especificaciones

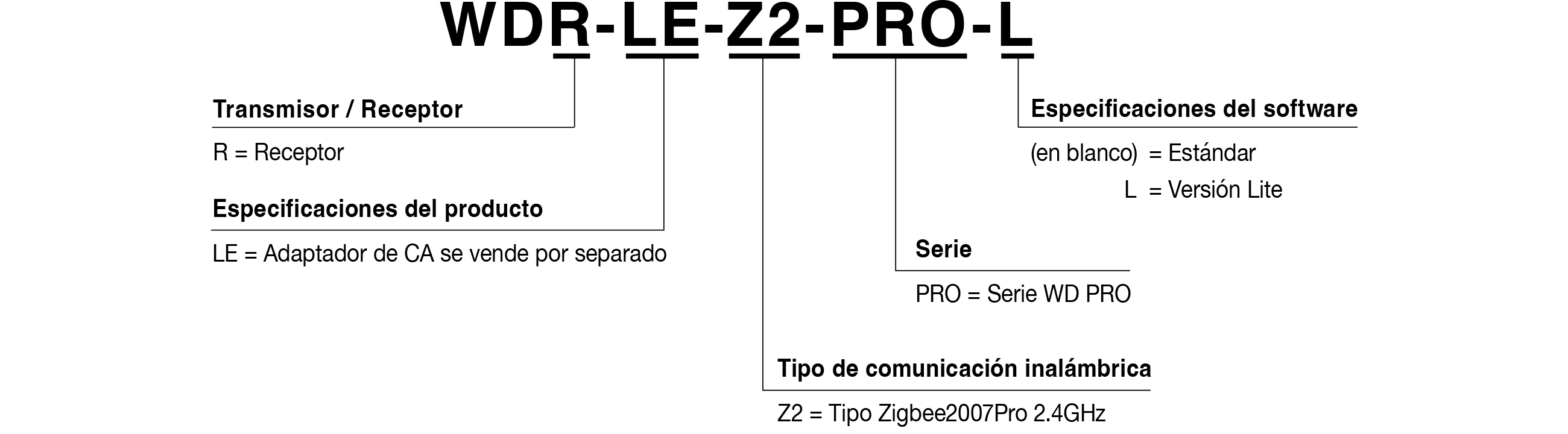

| Modelo | Receptor del sistema inalámbrico de adquisición de datos WDR-LE-Z2-PRO |
Receptor del sistema inalámbrico de adquisición de datos〈versión lite〉 WDR-LE-Z2-PRO-L |
|||
| Fuente de alimentación de entrada | 24V DC / USB / PoE | ||||
| Método de montaje | Montaje horizontal / montaje en pared / montaje en techo | ||||
| Método de comunicación | 10BASE-T / 100BASE-TX / 1000BASE-T | ||||
| Conexión del transmisor | Máximo 30 unidades | ||||
| Rango de comunicación | Línea de visión, aproximadamente 30m *1 | ||||
| Configuración IP | Configuración manual / Configuración automática de DHCP | ||||
| Temperatura ambiente de funcionamiento | -10℃～+50℃ (accesorio adaptador de CA: 0℃～+40℃) | ||||
| Grado de protección | IP20 | ||||
| Diagnóstico de conexión inalámbrica | Diagnóstico en tiempo real / diagnóstico programado (1～72 horas) | ||||
| Configuración inalámbrica del transmisor | Configuración integrada a través del navegador / software WDS-WIN01 | Utilice WDS-WIN01 | |||
| Comunicación con el sistema host | ・Archivo CSV * Use WDS-WIN01・Comunicación SOCKET (Protocolo WDR)・Comunicación SOCKET (Protocolo WDR PRO)・Enlace con base de datos (MySQL)・Comunicación Modbus / TCP WD-PRO |
 |
・Archivo CSV * Use WDS-WIN01・ Comunicación SOCKET (Protocolo WDR) |
||
| Función de comprobación del estado de la señal | ○ | × | |||
※1 Debido a las características de las ondas de radio, este valor se considera solo como referencia.
