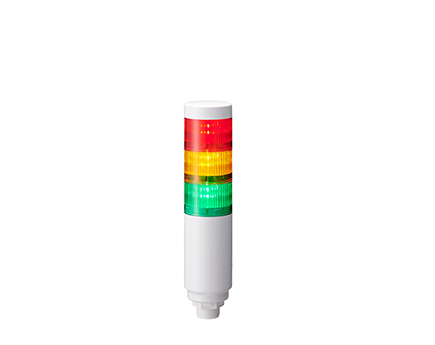

Baliza de señalización
LED Serie LR6 (Desconexión rápida M12)
Conexión sencilla con especificaciones de conector M12 y reducción de horas de trabajo. El diseño confiable y la adaptabilidad ambiental hacen que las Balizas Luminosas de la serie Φ60 LR6 sean adecuadas para diversas aplicaciones.
【¿Qué es el conector M12?】 IEC 61076-2-101
Un conector circular robusto para uso industrial, que ofrece un rendimiento impermeable y a prueba de polvo, adecuado para conexiones de señal y energía.
Compatible con diversas aplicaciones, ofrece una transmisión estable de señales y energía.
- M12
- Luz de señal
- Φ60
- Continuo
- Alarmas
- Bajo Techo
- Rojo
- Ámbar
- Verde
- Azul
- Blanco
Características del producto
El cableado simplificado reduce significativamente el tiempo de instalación
Reducir la carga de trabajo de cableado durante la instalación del equipo.
Ahorre tiempo y esfuerzo con un solo cable M12, lo que hace que la conexión y desconexión sea rápida y sencilla.

Sin necesidad de cajas de relés ni mantenimiento.
El uso de un conector M12 hermético elimina la necesidad de cajas de relés y además hace que el mantenimiento y el recableado sean más eficientes.

Evitar cableado incorrecto.
Al tener un solo cable para conectar durante la instalación y el desmontaje, el M12 garantiza una conexión adecuada y sin cableado defectuoso.

Disposición de pines del conector M12

Módulo Acústico | Transmisor WD |
---|---|
No compatible | No compatible |


Módulo Acústico | Transmisor WD |
---|---|
Compatible | No compatible |


Módulo Acústico | Transmisor WD |
---|---|
Compatible | Compatible |

Note
- Para los modelos de 4 y 5 pines, no se pueden utilizar los módulosLED estándar de color Azul, Blanco y Multicolor.
Utilice módulos LED Azul y Blanco personalizados. - Cable no incluido con este producto.
Uso de unidades LED azules y blancas con modelos de 4 o 5 pines

Muestra (sonido/audio)

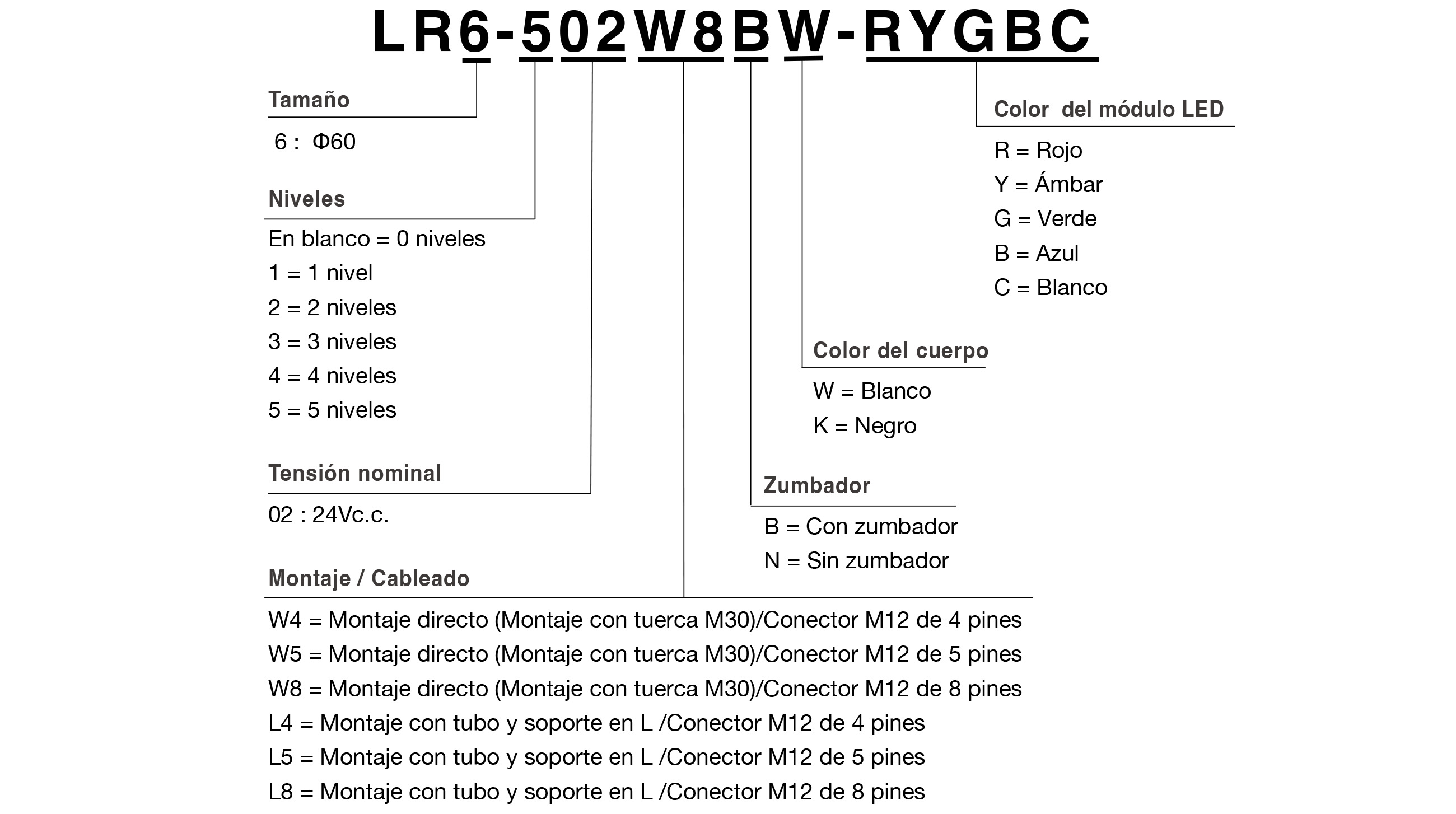

Configuración de la referencia
Código de Modelo

Lista de Productos
Especificación de Conector M12 de 4 Pines - Producto Ensamblado
Modelo | Niveles | Tensión nominal | Montaje | Cableado | Zumbador | Transmisor WD | Color del cuerpo | Color del módulo LED |
---|---|---|---|---|---|---|---|---|

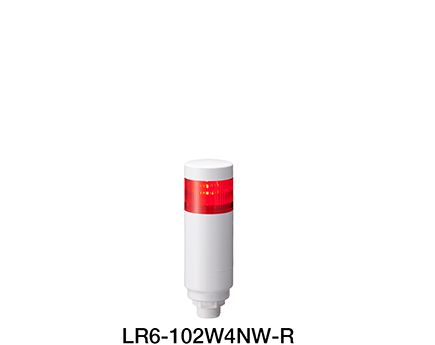

LR6-102W4NW-R | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Blanco | Rojo |
LR6-102W4NW-Y | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Blanco | Ámbar |
LR6-102W4NW-G | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Blanco | Verde |
LR6-202W4NW-RY | 2 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Blanco | Rojo, Ámbar |
LR6-202W4NW-RG | 2 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Blanco | Rojo, Verde |

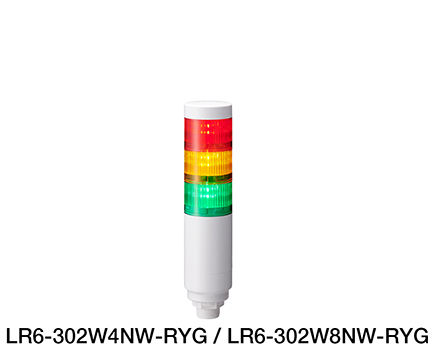

LR6-302W4NW-RYG | 3 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Blanco | Rojo, Ámbar, Verde |

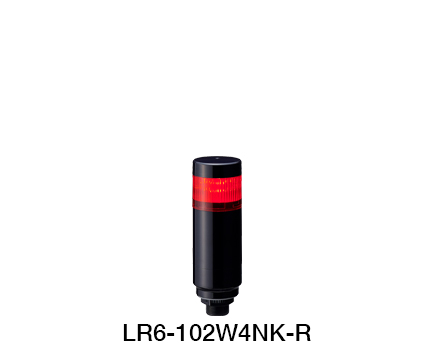

LR6-102W4NK-R | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Negro | Rojo |
LR6-102W4NK-Y | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Negro | Ámbar |
LR6-102W4NK-G | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Negro | Verde |
LR6-202W4NK-RY | 2 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Negro | Rojo, Ámbar |
LR6-202W4NK-RG | 2 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Negro | Rojo, Verde |
LR6-302W4NK-RYG | 3 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 4 Pines | Sin zumbador | No compatible | Negro | Rojo, Ámbar, Verde |
Especificación del Conector M12 de 5 Pines - Producto Ensamblado
Modelo | Niveles | Tensión nominal | Montaje | Cableado | Zumbador | Transmisor WD | Color del cuerpo | Color del módulo LED |
---|---|---|---|---|---|---|---|---|
LR6-102W5BW-R | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Blanco | Rojo |
LR6-102W5BW-Y | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Blanco | Ámbar |
LR6-102W5BW-G | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Blanco | Verde |
LR6-202W5BW-RY | 2 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Blanco | Rojo, Ámbar |
LR6-202W5BW-RG | 2 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Blanco | Rojo, Verde |
LR6-302W5BW-RYG | 3 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Blanco | Rojo, Ámbar, Verde |
LR6-102W5BK-R | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Negro | Rojo |
LR6-102W5BK-Y | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Negro | Ámbar |
LR6-102W5BK-G | 1 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Negro | Verde |
LR6-202W5BK-RY | 2 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Negro | Rojo, Ámbar |
LR6-202W5BK-RG | 2 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Negro | Rojo, Verde |

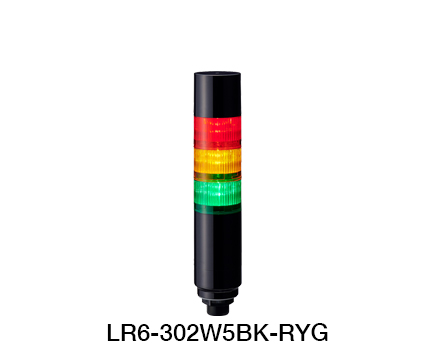

LR6-302W5BK-RYG | 3 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 5 Pines | Con zumbador | No compatible | Negro | Rojo, Ámbar, Verde |
Especificación de Conector M12 de 8 Pines - Unidad del Cuerpo
Modelo | Niveles | Tensión nominal | Montaje | Cableado | Zumbador | Transmisor WD | Color del cuerpo | Color del módulo LED |
---|---|---|---|---|---|---|---|---|

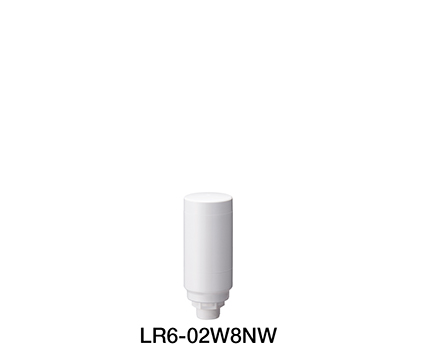

LR6-02W8NW | 0 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Sin zumbador | Compatible | Blanco | - |
LR6-02W8NK | 0 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Sin zumbador | Compatible | Negro | - |
Especificación de Conector M12 de 8 Pines - Unidad Ensamblada
Modelo | Niveles | Tensión nominal | Montaje | Cableado | Zumbador | Transmisor WD | Color del cuerpo | Color del módulo LED |
---|---|---|---|---|---|---|---|---|
LR6-302W8NW-RYG | 3 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Sin zumbador | Compatible | Blanco | Rojo, Ámbar, Verde |
LR6-402W8NW-RYGB | 4 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Sin zumbador | Compatible | Blanco | Rojo, Ámbar, Verde, Azul |
LR6-502W8NW-RYGBC | 5 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Sin zumbador | Compatible | Blanco | Rojo, Ámbar, Verde, Azul, Blanco |
LR6-402W8BW-RYGB | 4 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Con zumbador | Compatible | Blanco | Rojo, Ámbar, Verde, Azul |

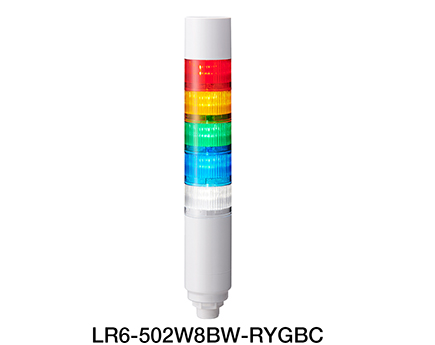

LR6-502W8BW-RYGBC | 5 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Con zumbador | Compatible | Blanco | Rojo, Ámbar, Verde, Azul, Blanco |
LR6-402W8NK-RYGB | 4 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Sin zumbador | Compatible | Negro | Rojo, Ámbar, Verde, Azul |

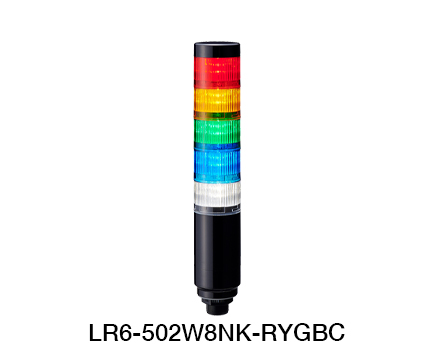

LR6-502W8NK-RYGBC | 5 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Sin zumbador | Compatible | Negro | Rojo, Ámbar, Verde, Azul, Blanco |
LR6-402W8BK-RYGB | 4 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Con zumbador | Compatible | Negro | Rojo, Ámbar, Verde, Azul |
LR6-502W8BK-RYGBC | 5 | 24V c.c. | Montaje directo (Montaje con tuerca M30) | Conector M12 de 8 Pines | Con zumbador | Compatible | Negro | Rojo, Ámbar, Verde, Azul, Blanco |
catálogo
>>catálogo
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
-
3D_CAD[IGS]
-
LR6-102W4N(4pin_1-nivel)
-
LR6-202W4N(4pin_2-niveles)
-
LR6-302W4N(4pin_3-niveles)
-
LR6-102W5B(5pin_1-nivel_Con zumbador)
-
LR6-202W5B(5pin-2-niveles_Con zumbador)
-
LR6-302W5B(5pin-3-niveles_Con zumbador)
-
LR6-402W8N(8pin-4-niveles)
-
LR6-402W8B(8pin-4-niveles_Con zumbador)
-
LR6-502W8N(8pin-5-niveles)
-
LR6-502W8B(8pin-5-niveles_Con zumbador)
-
LR6-02W8N(8pin_Solo el cuerpo)
-
-
3D_CAD[STEP]
-
LR6-102W4N(4pin_1-nivel)
-
LR6-202W4N(4pin_2-niveles)
-
LR6-302W4N(4pin_3-niveles)
-
LR6-102W5B(5pin_1-nivel_Con zumbador)
-
LR6-202W5B(5pin-2-niveles_Con zumbador)
-
LR6-302W5B(5pin-3-niveles_Con zumbador)
-
LR6-402W8N(8pin-4-niveles)
-
LR6-402W8B(8pin-4-niveles_Con zumbador)
-
LR6-502W8N(8pin-5-niveles)
-
LR6-502W8B(8pin-5-niveles_Con zumbador)
-
LR6-02W8N(8pin_Solo el cuerpo)
-
-
3D_CAD[x_t]
-
LR6-102W4N(4pin_1-nivel)
-
LR6-202W4N(4pin_2-niveles)
-
LR6-302W4N(4pin_3-niveles)
-
LR6-102W5B(5pin_1-nivel_Con zumbador)
-
LR6-202W5B(5pin-2-niveles_Con zumbador)
-
LR6-302W5B(5pin-3-niveles_Con zumbador)
-
LR6-402W8N(8pin-4-niveles)
-
LR6-402W8B(8pin-4-niveles_Con zumbador)
-
LR6-502W8N(8pin-5-niveles)
-
LR6-502W8B(8pin-5-niveles_Con zumbador)
-
LR6-02W8N(8pin_Solo el cuerpo)
-
Especificaciones del producto

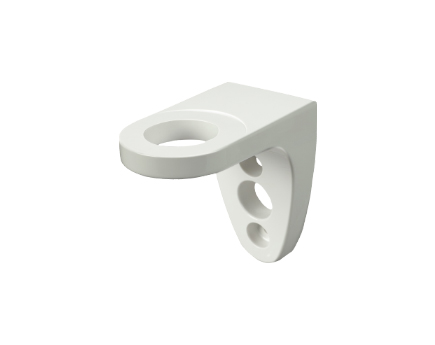

Piezas de repuesto
LR6-W4 / W5 / W8
LR6-W4 / W5 / W8
Piezas de repuesto
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
![]() |
B32310072-7F1 | 1 | ||||
![]() |
B25310067-6F1 | 1-5: Depends on the number of tiers. | ||||
![]() |
B25110067-F1 | 2~7 Depends on the number of tiers. |
Package contains 5 pieces. |
