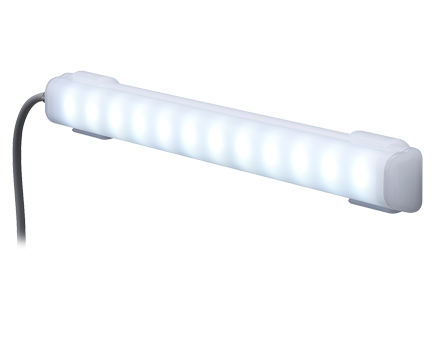

Barra de Luz LED – Robusta e Higiénica
CLA-02
Adecuada para cuadros eléctricos y para instalaciones de la industria alimentaria y farmacéutica. Esta Barra de luz LED cuenta con certificación IP67/IP69K y ECOLAB, resistiendo lavado a alta presión, limpieza química y procesos de esterilización.
※Las unidades incluyen soportes SZW-301
- 100/200/300/600/900
- Iluminación LED
- Bajo Techo
- IP66
- IP67
- IP69K
- Luz de Día
- Ámbar
Características del producto
Alta luminosidad y mayor eficiencia energética
Construcción robusta con excelente distribución lumínica

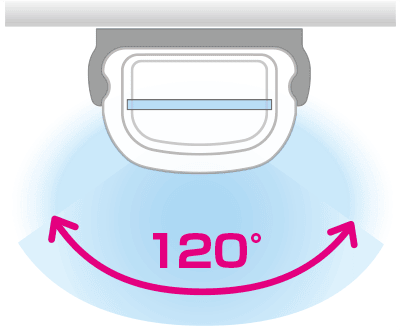

En comparación con modelos anteriores el flujo luminoso total se incrementa +65 % y la intensidad lúminica +71 %*. El cuerpo blanco lechoso sin juntas ofrece una iluminación uniforme en un ángulo de 120°. La eficacia lumínica se ha mejorado notablemente, convirtiendo al CLA-02 en una luminaria LED brillante y eficiente en consumo.
Basado en 300 mm, color de luz día

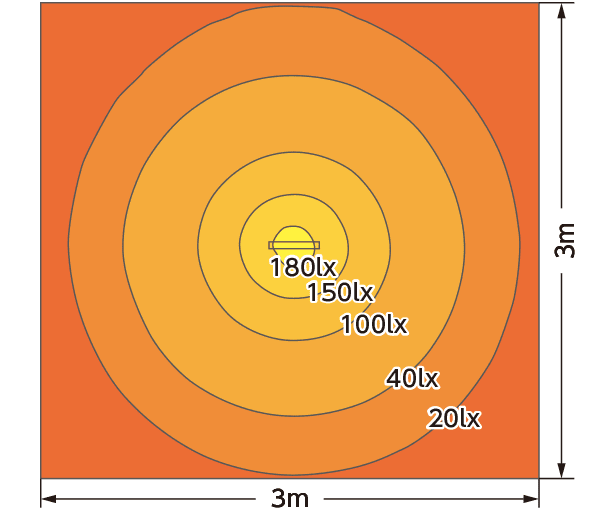

Distribución de la iluminancia (CLA3, a 1 m)
Valores calculados; pueden diferir de las mediciones reales.

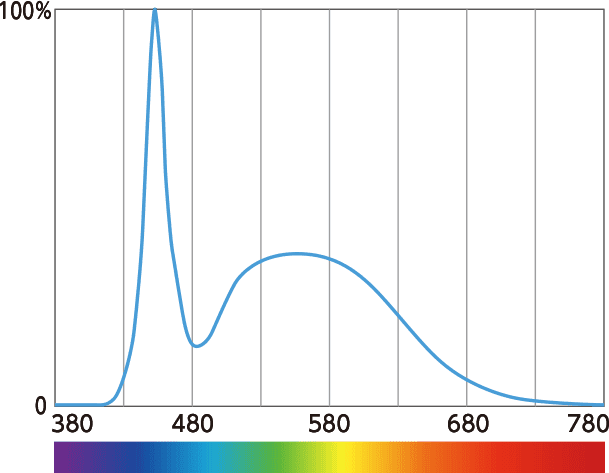

Distribución espectral
(intensidad relativa)
Longitud de onda (nm)
Alta Resistencia y Diseño Higiénico
Soporta limpieza a alta presión y alta temperatura, desinfección química y esterilización

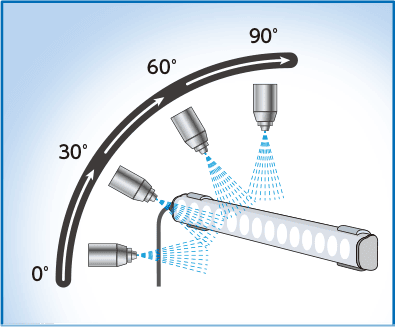

IP67/IP69K
El cuerpo de policarbonato resistente a impactos evita roturas e ingreso de partículas. Rango de uso: −40 °C a +60 °C. Con grado de protección IP69K, es apto para cámaras frigoríficas y equipos que requieren limpieza a alta temperatura.
- Prueba de evaluación ECOLAB superada*
- Resistente a H2O2
Compatible con diversos detergentes y esterilización con peróxido de hidrógeno

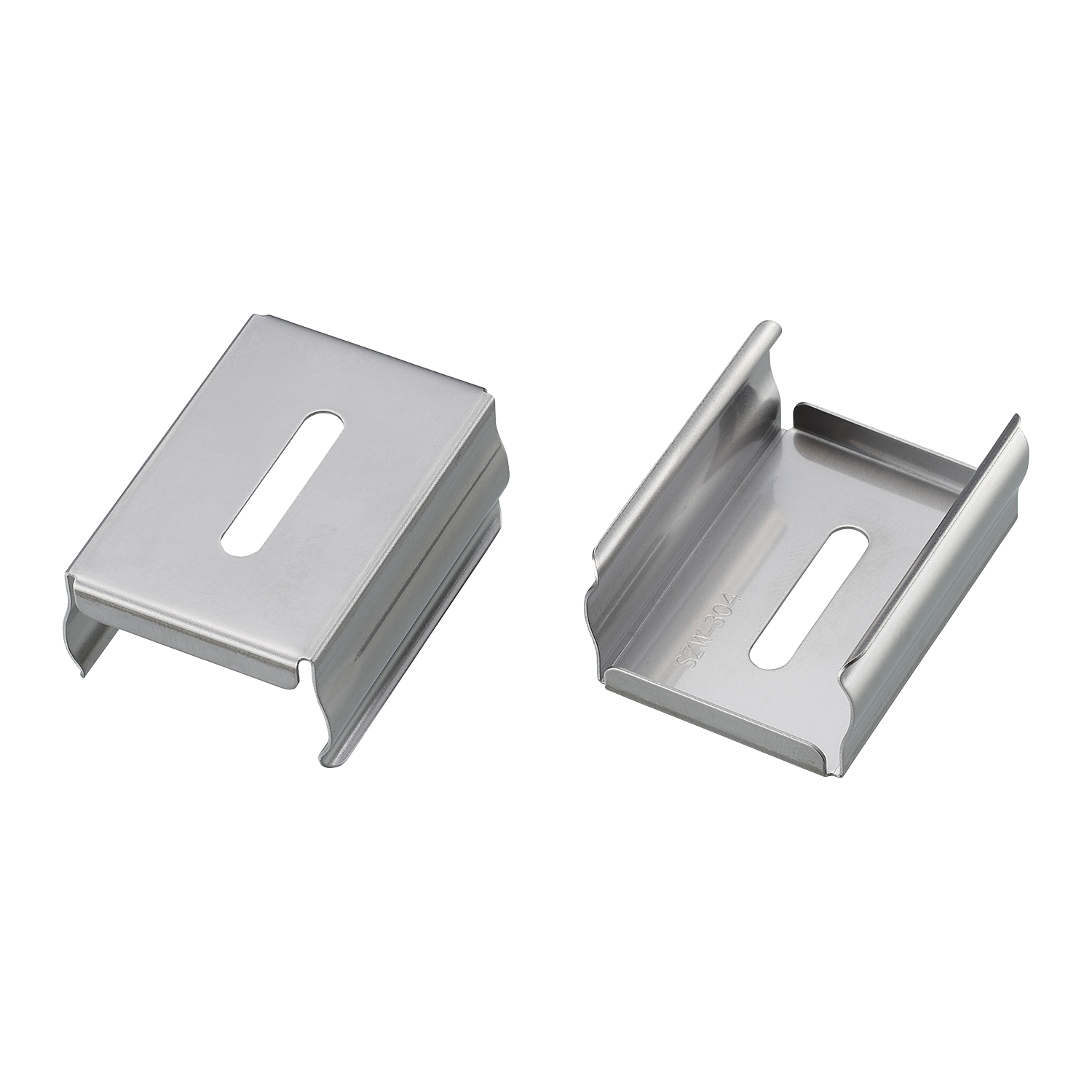

Probado y aprobado con los agentes listados (con soporte de acero inoxidable SUS SZW-304)
| Categoría | Producto | Concentración |
|---|---|---|
| Detergente alcalino | Topaz MD6 | 5% |
| Detergente ácido | Topactive 500 | 6% |
| Detergente alcalino clorado | P3-Topax 66 | 3% |
| Desinfectante ácido oxidante | Topactive OKTO | 3% |
| Detergente neutro | P3-Topax 990 | 3% |
Instalación rápida, menos cableado

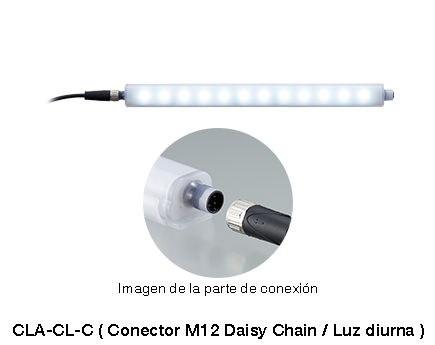

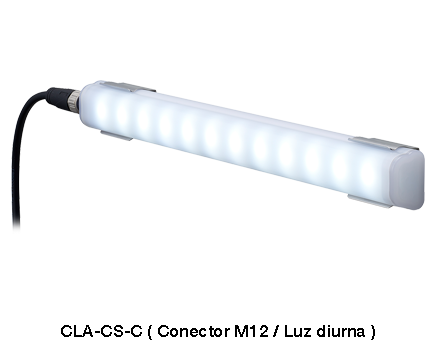

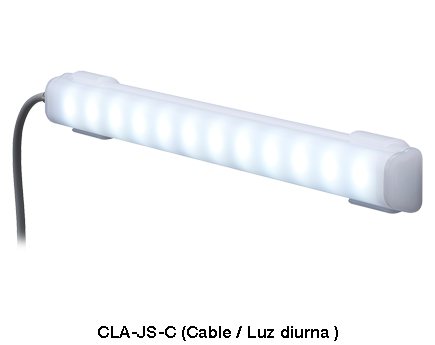

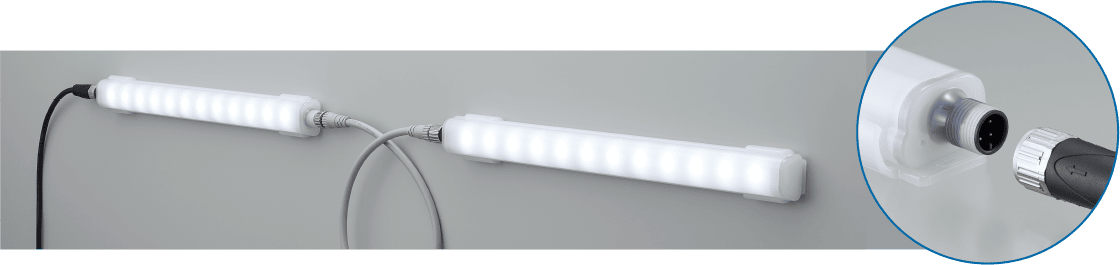

Además de la conexión por cable (tipo JS), el CLA-02 ofrece conector M12 (tipo CS) y conexión en cadena M12 (tipo CL) para reducir errores y tiempo de instalación.

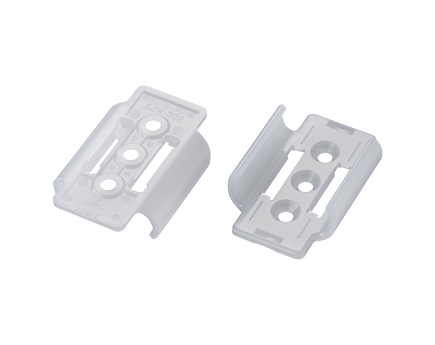

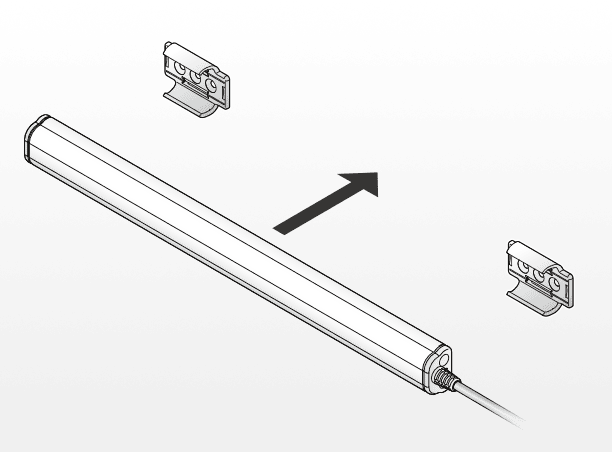

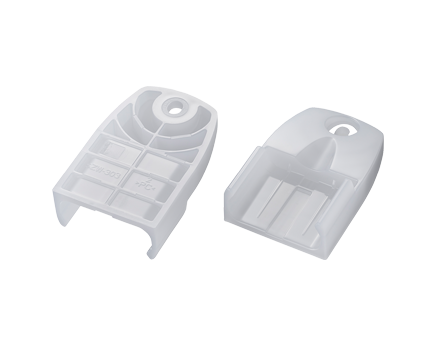

El cuerpo delgado se instala fácilmente con el soporte posterior incluido (SZW-301). También disponibles soportes magnéticos y en acero inoxidable (SUS) opcionales.

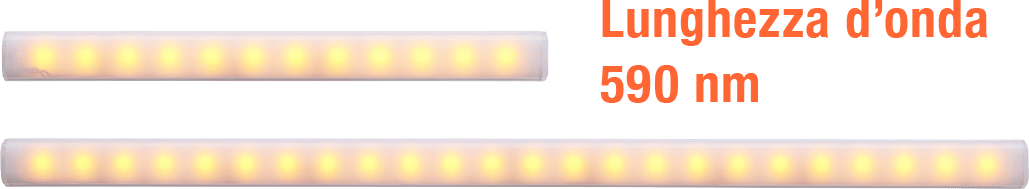

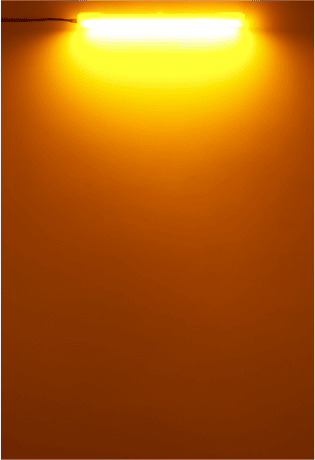

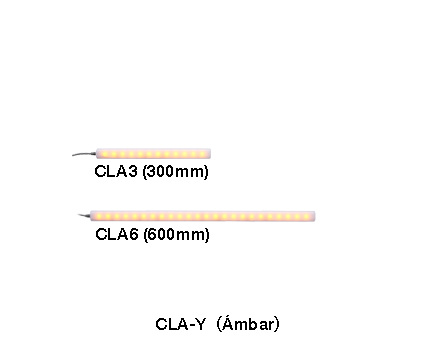

LED ámbar para aplicaciones en semiconductores
El CLA-02 Ámbar está optimizado para procesos de fotolitografía en la fabricación de semiconductores. Con un pico de 590 nm y casi sin emisión azul (430–490 nm), es seguro para la iluminación en salas limpias.

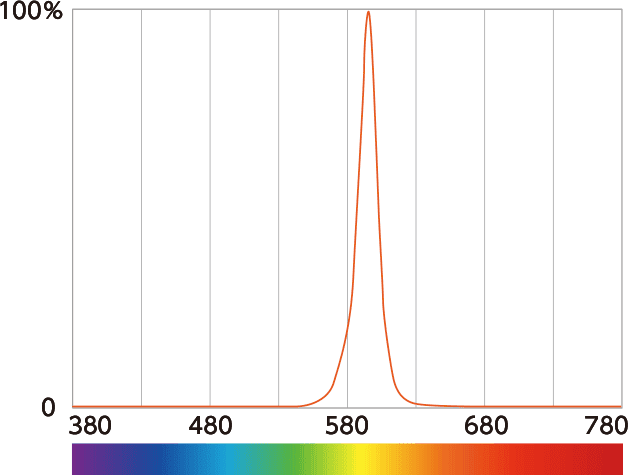

Distribución espectral
(intensidad relativa)
Longitud de onda (nm)
Aplicaciones
Iluminación uniforme para mejorar la operatividad

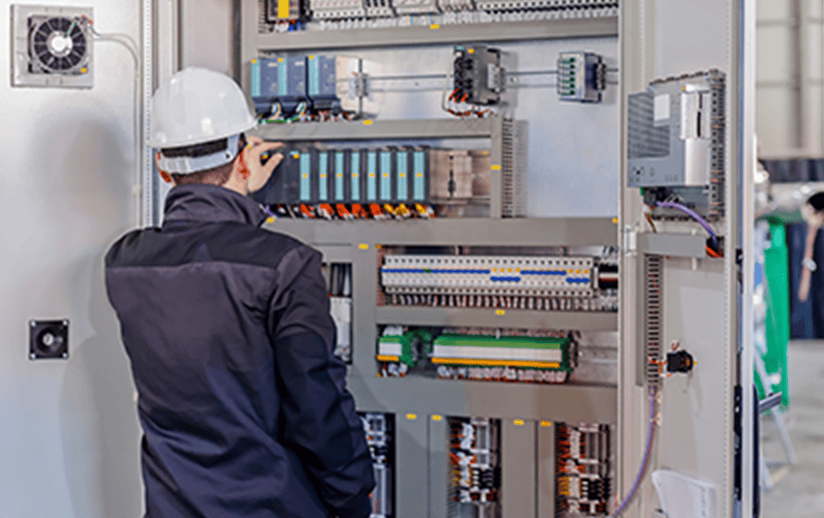

Cuadro de control
- Luz uniforme gracias al cuerpo blanco lechoso
- Menos cableado con conexión en cadena M12

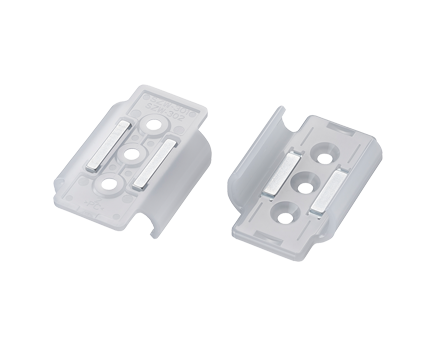

- Instalación sencilla en el cuadro con soporte magnético opcional SZW-302
Iluminación resistente para control higiénico

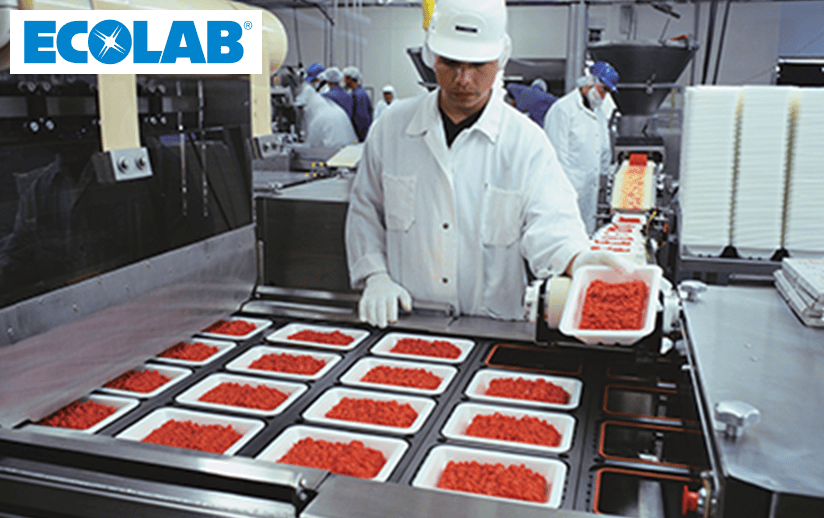

Línea de procesamiento de alimentos
- Protección IP69K para limpieza a alta presión y temperatura
- Resistente a H2O2
Si se usan detergentes alcalinos, confirmar compatibilidad antes de aplicarlos.
Evita la exposición no deseada en fotolitografía

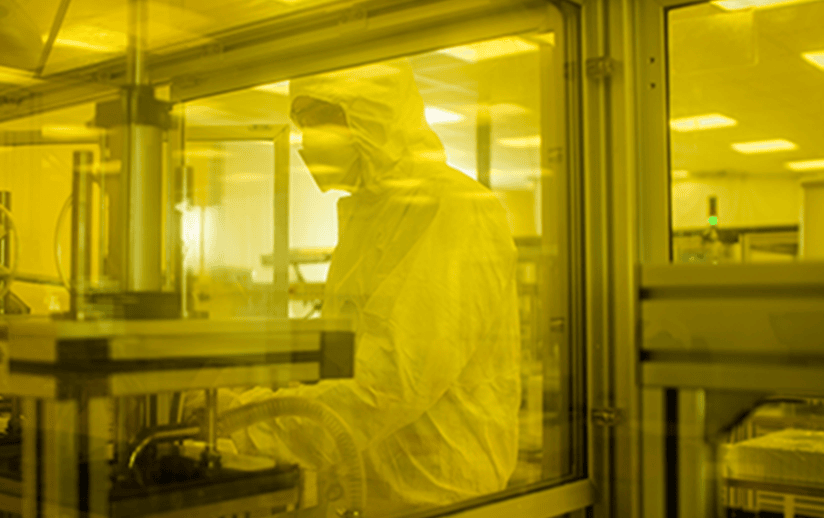

Fábrica de semiconductores
- Espectro de emisión con pico en 590 nm
- Dos tamaños: 300 mm, 600 mm
- Flujo luminoso: 140 lm (300 mm), 280 lm (600 mm)
Configuración de la referencia
Referencia del modelo

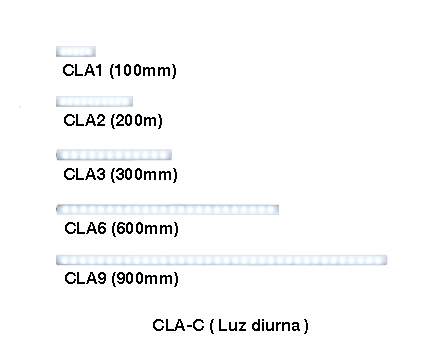

Gama de productos
| Modelo | Longitud de la zona iluminada | Tensión nominal | Tipo de conexión | Color de luz |
|---|---|---|---|---|
| CLA1-02JSN-C | 100mm | 24Vc.c. | Cable | Luz diurna |
| CLA1-02CSN-C | 100mm | 24Vc.c. | Conector M12 (4 pines) | Luz diurna |
| CLA2-02JSN-C | 200mm | 24Vc.c. | Cable | Luz diurna |
| CLA2-02CSN-C | 200mm | 24Vc.c. | Conector M12 (4 pines) | Luz diurna |
| CLA3-02JSN-C | 300mm | 24Vc.c. | Cable | Luz diurna |
| CLA3-02CSN-C | 300mm | 24Vc.c. | Conector M12 (4 pines) | Luz diurna |
| CLA3-02CLN-C | 300mm | 24Vc.c. | Conector M12 tipo Daisy Chain | Luz diurna |

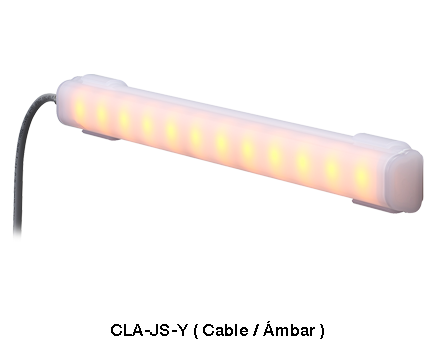

| CLA3-02JSN-Y | 300mm | 24Vc.c. | Cable | Ámbar |
| CLA6-02JSN-C | 600mm | 24Vc.c. | Cable | Luz diurna |
| CLA6-02CSN-C | 600mm | 24Vc.c. | Conector M12 (4 pines) | Luz diurna |
| CLA6-02JSN-Y | 600mm | 24Vc.c. | Cable | Ámbar |
| CLA9-02JSN-C | 900mm | 24Vc.c. | Cable | Luz diurna |
| CLA9-02CSN-C | 900mm | 24Vc.c. | Conector M12 (4 pines) | Luz diurna |
catálogo
>>catálogo
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de instrucciones de Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
-
2D CAD [dxf]
-
3D_CAD［IGS］(Conector M12 tipo Daisy Chain)
-
3D_CAD［STEP］(Conector M12 tipo Daisy Chain)
-
3D_CAD［x_t］(Conector M12 tipo Daisy Chain)
Especificaciones del producto
