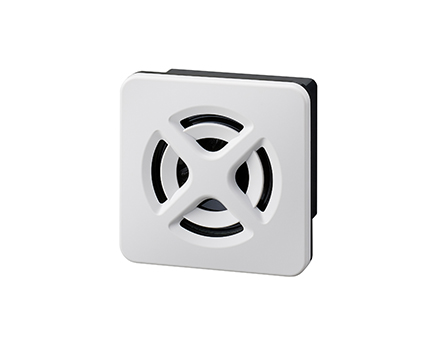

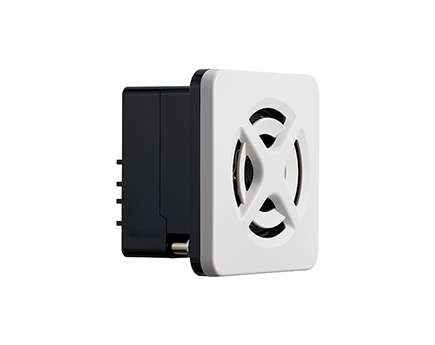

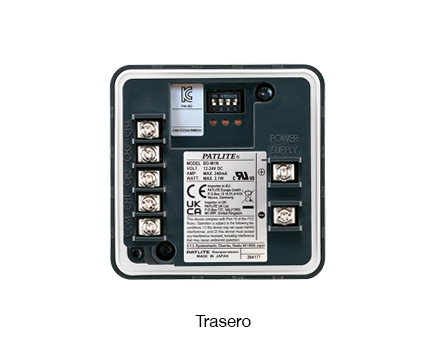

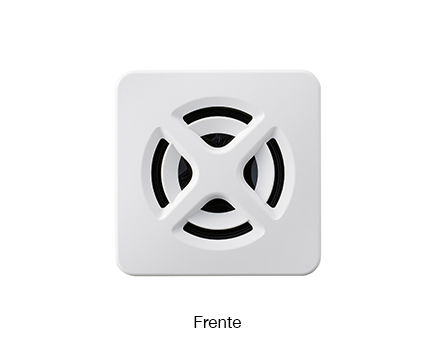

Alarma sonora (tipo delgado IP65 para montaje en panel)
BD
Ideal para cuadros eléctricos y maquinaria industrial, esta alarma sonora delgada ofrece hasta 98 dB, protección IP65, acceso frontal y 32 sonidos integrados.
- Alarma Acústica
- Tonos
- Melodías
- 98dB
- En Exteriores
- Bajo Techo
- IP65
Características del producto
Características principales

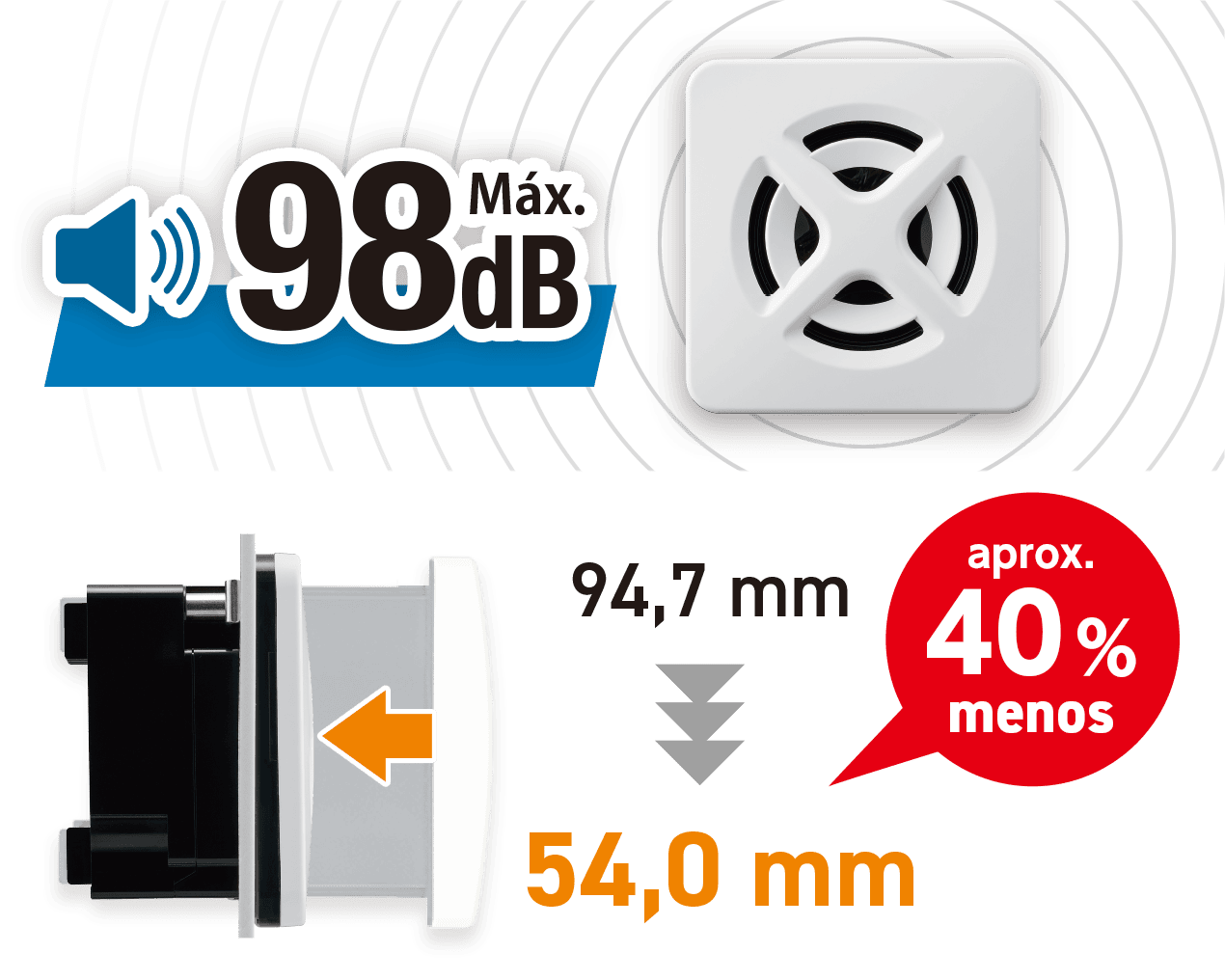

Salida de alto volumen de 98 dB en un diseño delgado y compacto de 54 mm de profundidad
Ofrece una salida sonora de alto volumen de hasta 98 dB (típ.) *1 , manteniendo un diseño compacto con una profundidad de tan solo 54,0 mm, aproximadamente un 40 % más compacto que el modelo anterior *2 . Ayuda a ahorrar espacio en cuadros de control y equipos, y permite una instalación sencilla incluso en espacios reducidos.
- El nivel de presión sonora puede variar en función del contenido de reproducción y del entorno de funcionamiento.
- En comparación con nuestro modelo anterior.

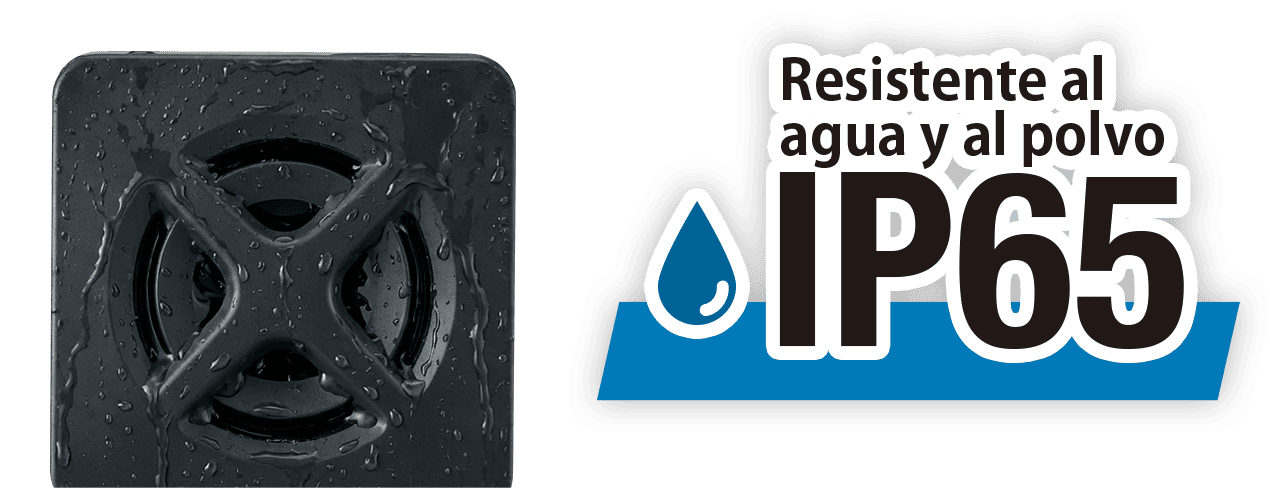

Alta resistencia al polvo y al agua para uso en exteriores (IP65)
Cumple con el grado de protección IP65. Su diseño robusto permite un uso fiable en fábricas expuestas al agua y al polvo, así como en entornos exteriores, por lo que es adecuado para una amplia variedad de entornos de instalación.

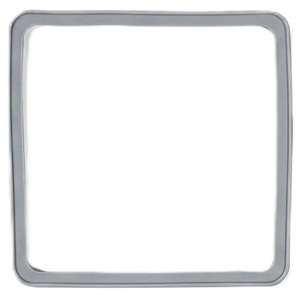

Este grado de protección se aplica al producto en sí. Las prestaciones de impermeabilidad cuando se instala en un panel dependen de las condiciones de montaje y de la calidad de la instalación, como el sellado.

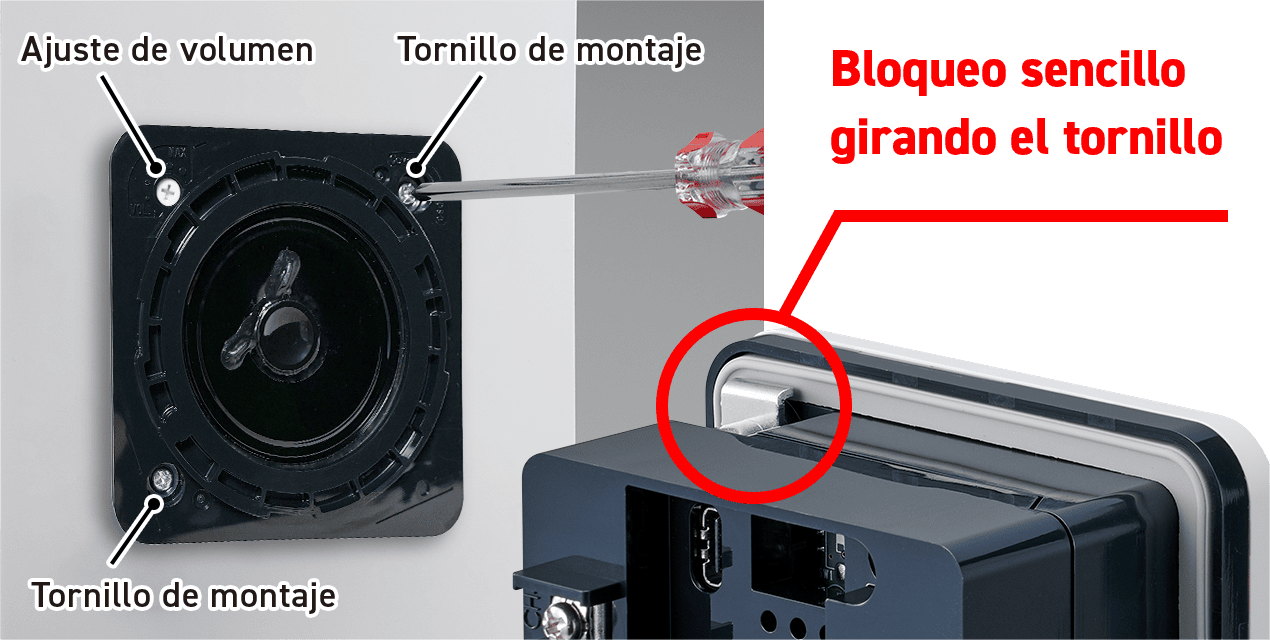

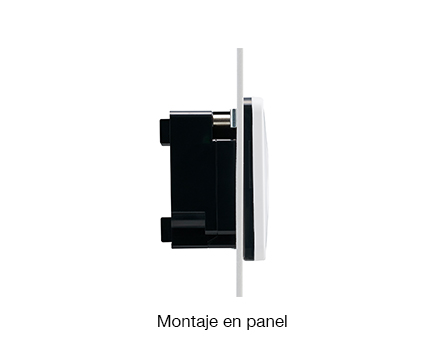

Estructura de acceso frontal que reduce las tareas de instalación y ajuste
La estructura de bloqueo frontal permite realizar desde la parte frontal el montaje en panel, la retirada y el ajuste del volumen, utilizando únicamente tornillos. Al no ser necesario trabajar desde la parte posterior del panel, se reducen significativamente los tiempos de instalación y mantenimiento.
32 sonidos integrados con control mediante entrada binaria

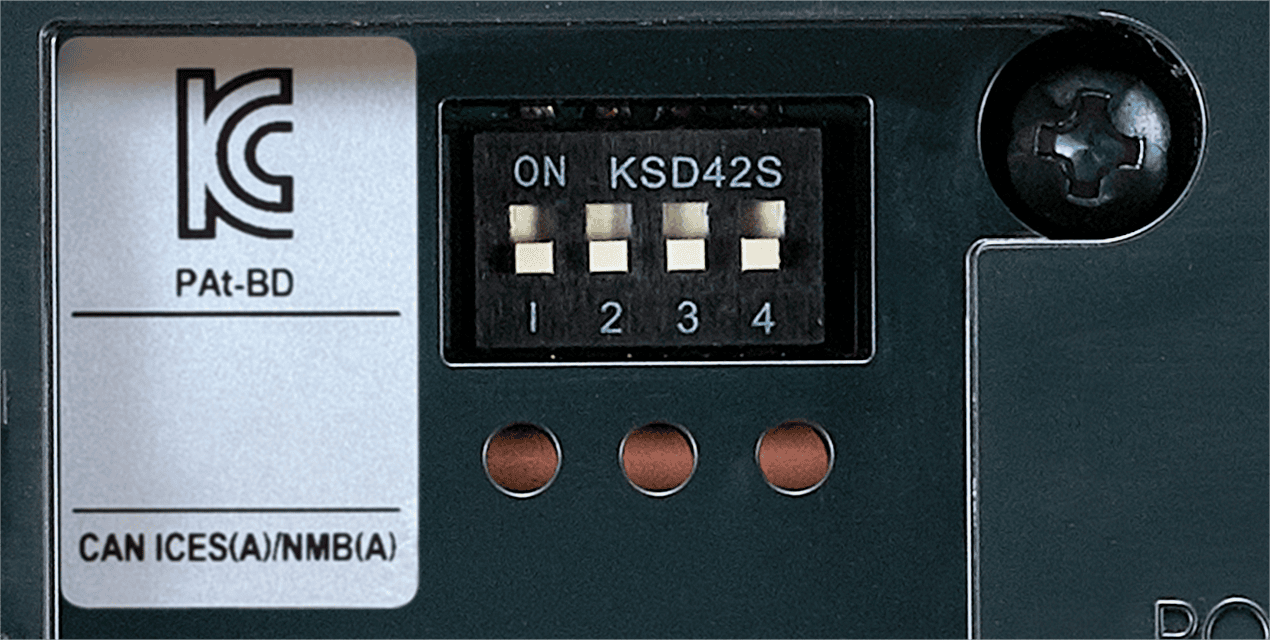

Integra un total de 32 sonidos, incluidos tonos de alarma, melodías y carillones. Los sonidos pueden seleccionarse entre 8 grupos sonoros mediante interruptores DIP, y hasta 4 sonidos pueden asignarse mediante entrada binaria. Una sola unidad permite cubrir una amplia variedad de necesidades de notificación. Todas las fuentes sonoras integradas están libres de derechos de autor.
La función de sustitución de fuentes sonoras mediante tarjeta SD, disponible en modelos anteriores, no está incluida en este producto.
Resistencia a vibraciones de 4,5G para entornos de instalación con vibraciones elevadas
El modelo 12–24 V CC (M1) ofrece una resistencia a vibraciones de 4,5G, lo que permite su instalación cerca de equipos sujetos a vibraciones elevadas.
Modelos NPN y PNP disponibles
Las especificaciones de entrada NPN y PNP están disponibles como opciones de modelo estándar. Seleccione el modelo que se ajuste a las especificaciones del equipo conectado.
Los modelos 100–240 V CA solo admiten entrada NPN. Los modelos 12–24 V CC están disponibles en versiones NPN y PNP.
Lista de sonidos integrados
Los siguientes grupos sonoros pueden seleccionarse cambiando los ajustes de los interruptores DIP (el grupo A es el ajuste predeterminado de fábrica).
| Grupo | CH1 | CH2 | CH3 | CH4 |
|---|---|---|---|---|
| A | Beep | Stutter | Bell | Yelp |
| B | Rapid Hi-Lo | Melody Chime | Synthesized Piano | Synthesized Bell |
| C | Stutter & Bell | Sweep Sound | Chime | Call Sign |
| D | Fur Elise | Maiden's Prayer | Bach Minuet in Gmaj | Annie Laurie |
| E | London Bridge Is Falling Down | Hol-Di-Li-Dia | Mary Had a Little Lamb | Camptown Races |
| F | Cuckoo | Village Blacksmith | On the Avignon Bridge | The Entertainer |
| G | Amaryllis | Symphony No. 40 | Quiet Lakeside | Mountain Musician |
| H | Spanish Romance | Canon | Grandfather's Clock | Ave Maria |
- Puede escuchar los sonidos integrados de este producto en la pestaña Muestra (sonido/audio).
- Puede escuchar los sonidos integrados del producto anterior desde aquí.
Muestra (sonido/audio)
Configuración de la referencia

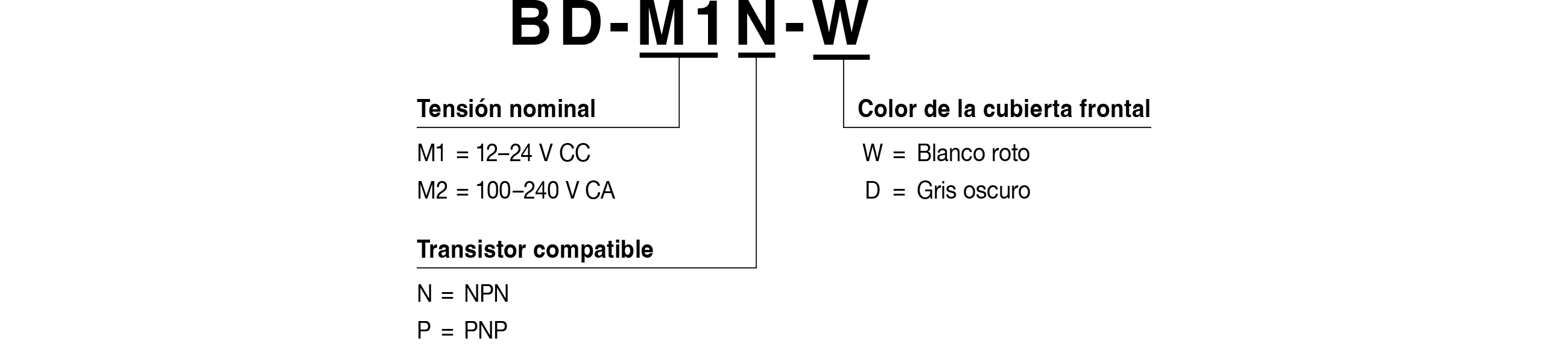

Código de modelo
M2: solo NPN
Lista de productos
| Modelo | Tensión nominal | Transistor compatible | Color de la cubierta frontal |
|---|---|---|---|

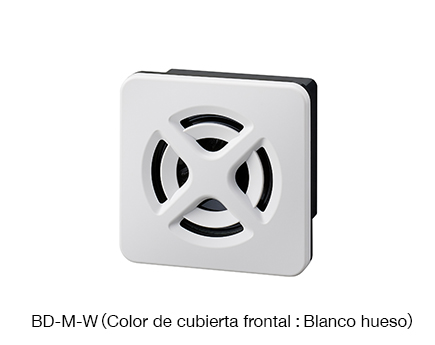

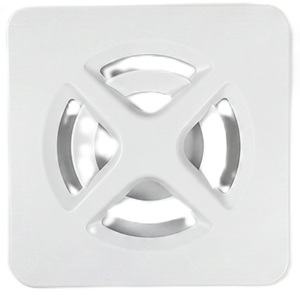

| BD-M1N-W | 12–24 V CC | NPN | Blanco roto |

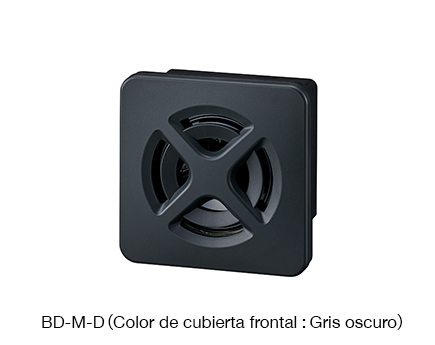

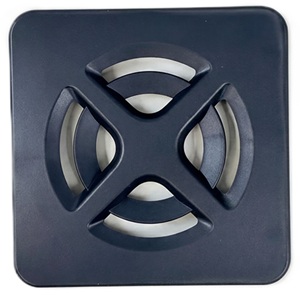

| BD-M1N-D | 12–24 V CC | NPN | Gris oscuro |
| BD-M1P-W | 12–24 V CC | PNP | Blanco roto |
| BD-M1P-D | 12–24 V CC | PNP | Gris oscuro |
| BD-M2-W | 100–240 V CA | NPN | Blanco roto |
| BD-M2-D | 100–240 V CA | NPN | Gris oscuro |
