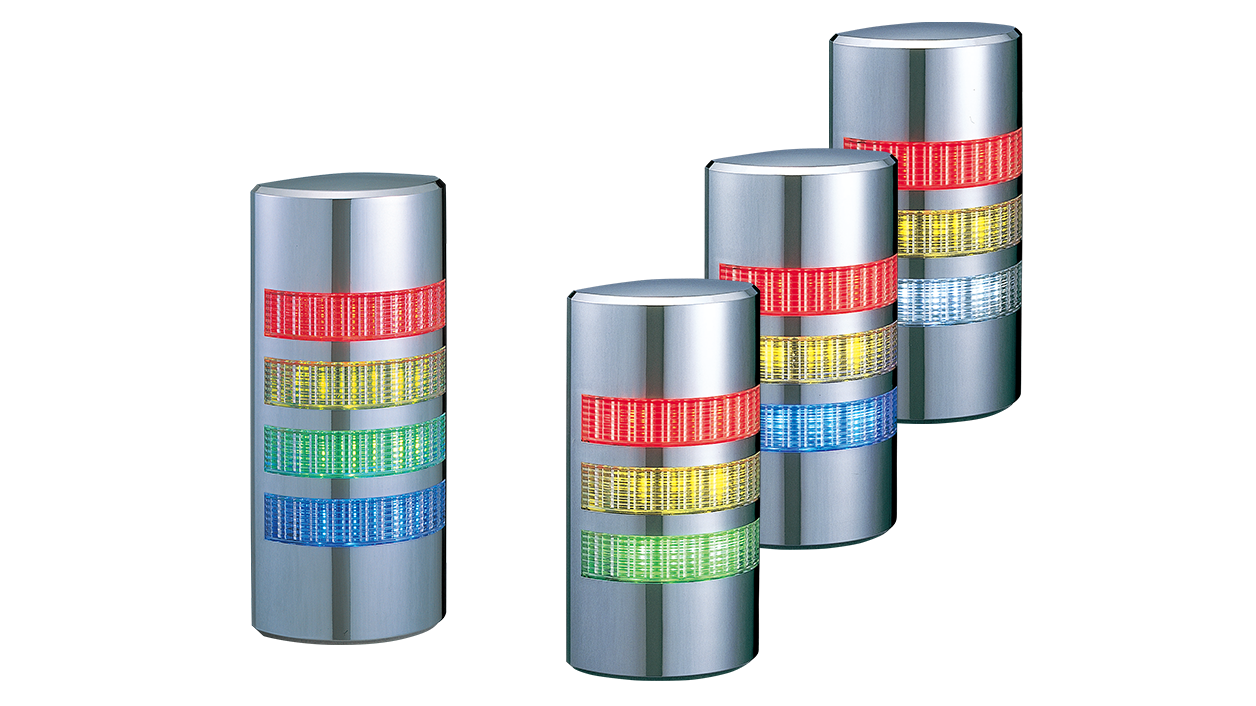

Torre de Señales de Montaje en Pared de 37.5mm
WE
Experimente una integración perfecta con las Torres de Señalización de Montaje en Pared de 37,5 mm. La Serie WE presenta un diseño estilizado de "media luna" con acabado cromado, perfectamente adecuado para equipos modernos. Mejore sus operaciones con esta elegante y eficiente solución de señalización.
- Control de E/S
- Balizas de Señalización
- W90 × D37.5
- Continuo
- Parpadeo
- Alarmas
- 90dB (tipoFB)
- Solo en interiores
- IP65
- IP54 (FB type, vertical)
- Rojo
- Ámbar
- Verde
- Azul
- Blanco
Características del producto
- Lente de Corte Vertical Claro: Para una iluminación mejorada en una amplia perspectiva.
- Tipo FB: Alarma audible incorporada con 90dB a 1m.
- Instalación: Vertical y horizontal.
- Color del Cuerpo: Cromado
- Lente: Resina de policarbonato superior resistente a impactos y calor para una durabilidad y transmisión de luz superior.
- Compatible con NPN/PNP: Conexión directa a PLC (SOLO 24V DC)
- Patrón de Iluminación: Continuo y Parpadeante (Parpadeante solo disponible para el tipo FB)
- A prueba de polvo y agua IP65 (excepto el tipo FB: IP54).
- Colores Disponibles: Rojo, Ámbar, Verde, Azul, Claro/Blanco.
Especificaciones
| Dimensiones | Perfil de 37.5mm |
| Voltaje Nominal | 24V AC/DC |
| Funciones | ・Solo Continuo ・Continuo y Parpadeante (Parpadeante solo disponible para el tipo FB), Alarmas |
| Montaje | Montaje en Pared |
| Color del Cuerpo | Cromado |
| Estilo del Cuerpo | Preensamblado, precableado |
| Niveles Apilables | Disponible en versiones de 3 a 5 niveles |
| Colores del Módulo | Rojo Ámbar Verde Azul Claro |
| Estilo Audible | Alarma 1: Seleccionable, tono único, alarma intermitente (pitido rápido); 90dB (a 1m) Alarma 2: Seleccionable, tono único, alarma intermitente (pitido lento); 90dB (a 1m) |
| Normas de Conformidad | Marcado CE Componente Reconocido UL (US) RoHS |
| Grado de Protección | IP65 IP54 (Tipo FB) |

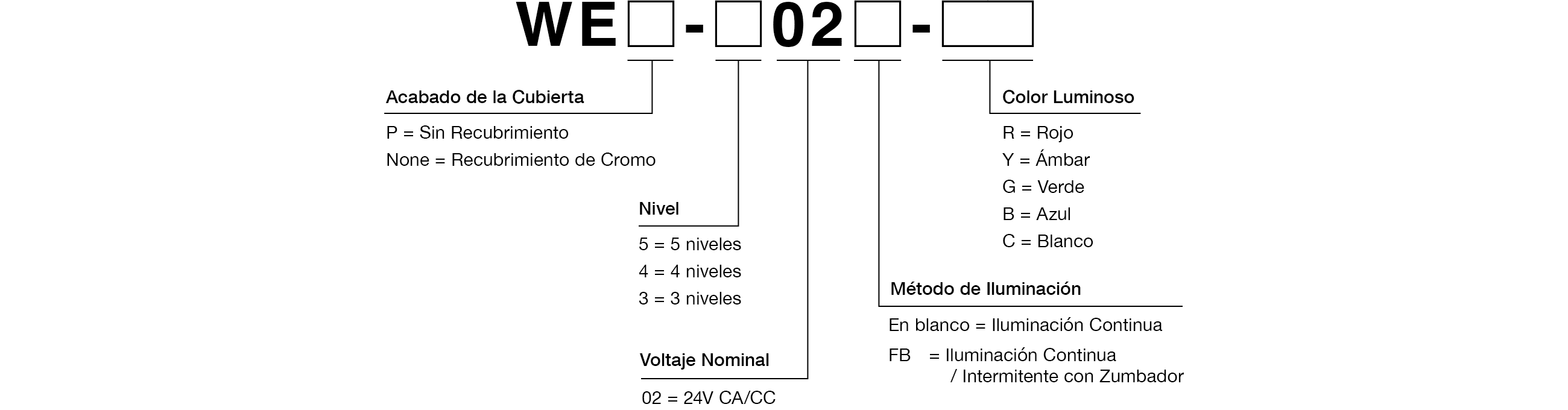

Configuración del Número de Modelo
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de instalación Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D CAD [dxf]
3D CAD [IGS] (zip)Especificaciones del producto
Piezas de repuesto
WE-302(FB)
WE-302(FB)
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310021-2F1 | 1 | ||||
|
|
B32310021-2F2 | 1 |
WE-402(FB)
WE-402(FB)
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310021-3F1 | 1 | ||||
|
|
B32310021-3F2 | 1 |
WE-502(FB)
WE-502(FB)
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310021-1F1 | 1 | ||||
|
|
B32310021-1F2 | 1 |
