Indicador Luminoso
GL10

Diseño robusto para uso en condiciones difíciles, incluido el uso en maquinaria de construcción, con una visibilidad excepcional bajo luz solar intensa.

  • Control digital
  • Control de comunicación CAN
  • Φ100
  • Indicador Luminoso
  • Destello
  • En Exteriores
  • Bajo Techo
  • IP69K

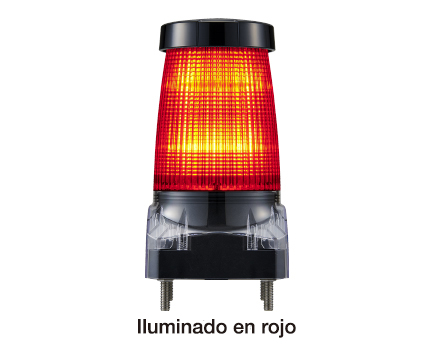

  • Rojo

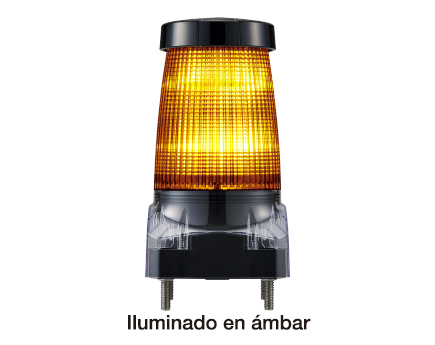

  • Ámbar

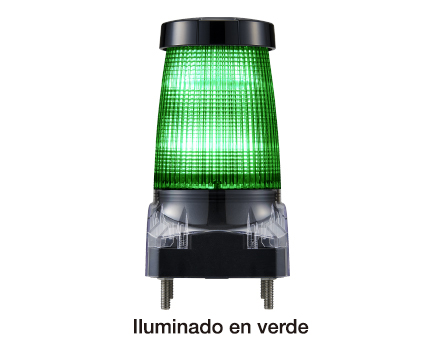

  • Verde

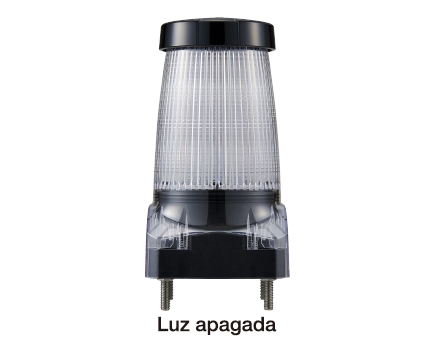

  • Indicador Luminoso GL10
  • Indicador Luminoso GL10
  • Indicador Luminoso GL10
  • Indicador Luminoso GL10
  • Indicador Luminoso GL10

Construcción resistente al medio ambiente


Alta Resistencia a la vibración e impactos

Prueba de vibración

- Resistencia a la vibración 110m/s2
- Resistencia al impacto 1,000m/s2

Resistencia superior al polvo y al agua

Water tight test

- Construcción IP69K para una mayor resistencia al polvo y agua
- Apto para el lavado a alta temperatura, alta presión y chorro de vapor.

>>Vídeo de prueba de estanqueidad



Alta Resistencia a la vibración e impactos

Prueba de vibración

- Resistencia a la vibración 110m/s2
- Resistencia al impacto 1,000m/s2

Resistencia superior al polvo y al agua

Prueba de estanqueidad al agua

- Construcción IP69K para una mayor resistencia al polvo y agua
- Apto para el lavado a alta temperatura, alta presión y chorro de vapor.

>>Vídeo de prueba de estanqueidad

Resistente a variaciones de Temperatura y Humedad

Temperatura ambiente de funcionamiento: -40 a +85 ℃
La función de ventilación evita el empañamiento por condensación

Función de ventilación

Resistente a variaciones de Temperatura y Humedad

Temperatura ambiente de funcionamiento: -40 a +85 ℃
La función de ventilación evita el empañamiento por condensación

Función de ventilación

Cumple con varios estándares internacionales, incluidos EMC (compatibilidad electromagnética): ISO13766-1 y pruebas ambientales: ISO16750, regulado para vehículos.

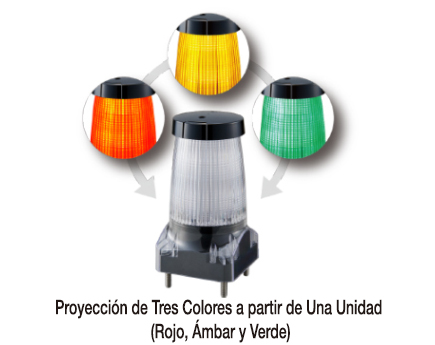

Proyecta Tres Colores a Partir de una Unidad

  • Los estados operativos se pueden mostrar con una combinación de 3 colores de luz y diferentes patrones de destello.
  • Se pueden asignar distintos patrones de destello a cada color para notificar advertencias y estados a personas con alteraciones de la visión para percibir colores.

*Los 3 patrones de destello anteriores están preconfigurados y fijos para los modelos controlados señales digitales
*13 Los patrones de destello se pueden configurar para los modelos de comunicación CAN

Vídeo de los patrones de destello



2 Opciones de Control Disponibles

Control de comunicación CAN

  • Compatible con SAE J1939: protocolo de comunicación CAN. Ideal para maquinaria de construcción.
  • Se pueden configurar 13 tipos de patrones de destello y 4 niveles de atenuación a través del control de comunicación.
  • Los estados del color de la luz y del patrón de destello se pueden comprobar y monitorizar a través de la comunicación CAN
  • Detección y conexión automática a 250 kbps/500 kbps

Control digital estándar

  • Control digital estándar
  • Tipo sin conectividad controlado con aplicación de señales digitales (tensión) estándar
  • Se fijan y preconfiguran 3 patrones de destello para una indicación de estado óptima en colores rojo, ámbar y verde.

*La función de comprobación de estado no es compatible con este modelo

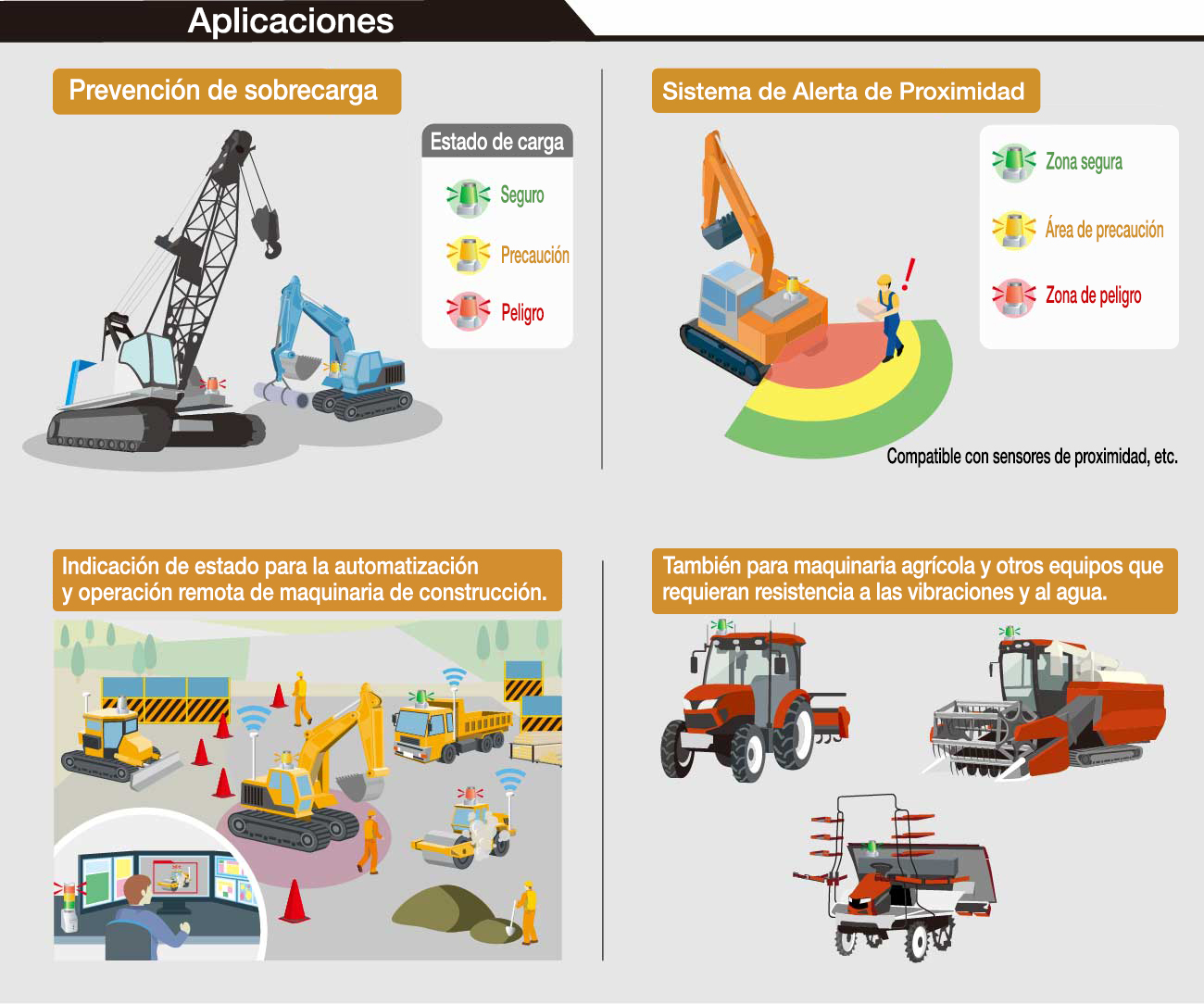

Aplicaciones

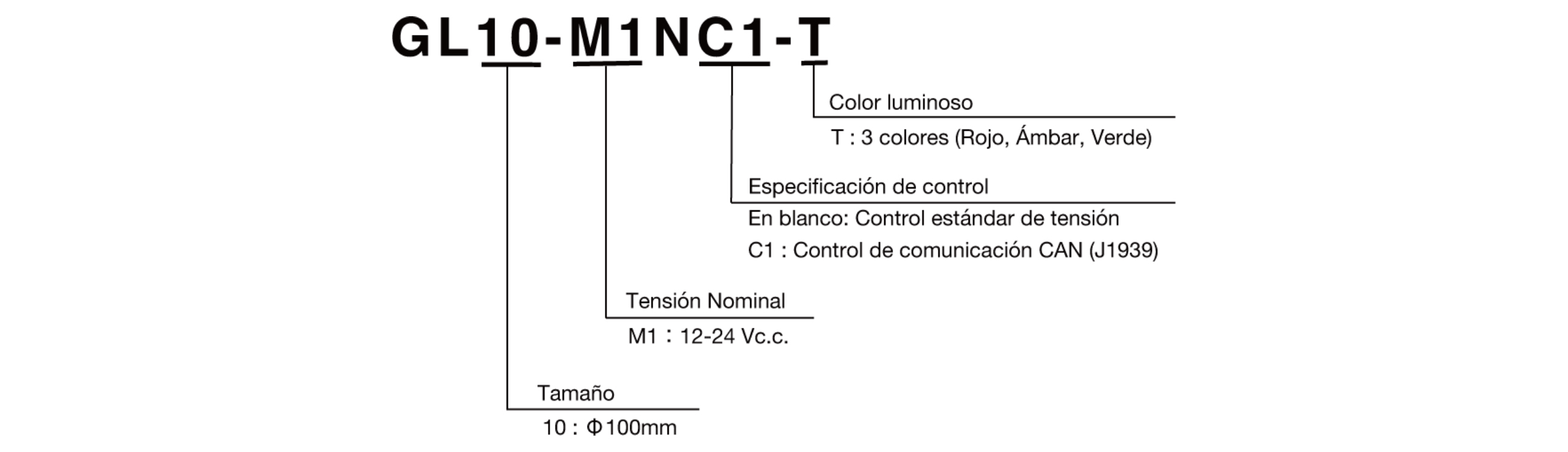

Cómo hacer un pedido



Lista de productos

Modelo Tensión Nominal Color luminoso Tipo de Control Patrón de destello
GL10-M1NC1-T 12-24 Vc.c. 3 colores
(Rojo, Ámbar, Verde)
Control de comunicación CAN
(J1939)
Seleccionable entre 13 patrones
GL10-M1N-T Control digital estándar Rojo: Triple destello
Ámbar: Doble destello
Verde : Destello (único) lento 
