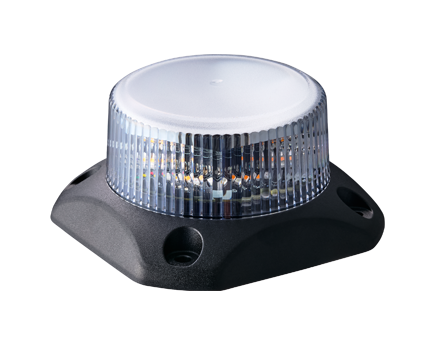

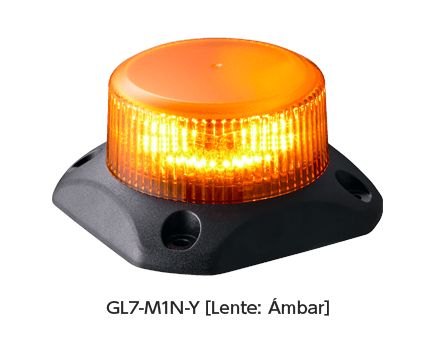

Luz indicadora intermitente
GL7
La luz indicadora intermitente GL7 cuenta con un diseño robusto con clasificación IP69K, resistente a vibraciones e impactos. Su perfil delgado permite la instalación en espacios reducidos, mientras que los múltiples patrones de destello y las opciones de control seleccionables (CAN o por tensión) la hacen ideal para la señalización de estado en equipos compactos y aplicaciones en exteriores.
- Control de E/S
- Control de comunicación CAN
- Φ68
- Indicador Luminoso
- Destello
- En Exteriores
- Bajo Techo
- IP69K
- Rojo
- Ámbar
- Verde
Características del producto
Luz de señal compacta y resistente para entornos exigentes
Diseñada para condiciones extremas
- Resistencia a vibraciones
![[Vibración] 110 m/s², [Impacto] 1.000 m/s²](/data/product_img/es/gl7_product_1.png)

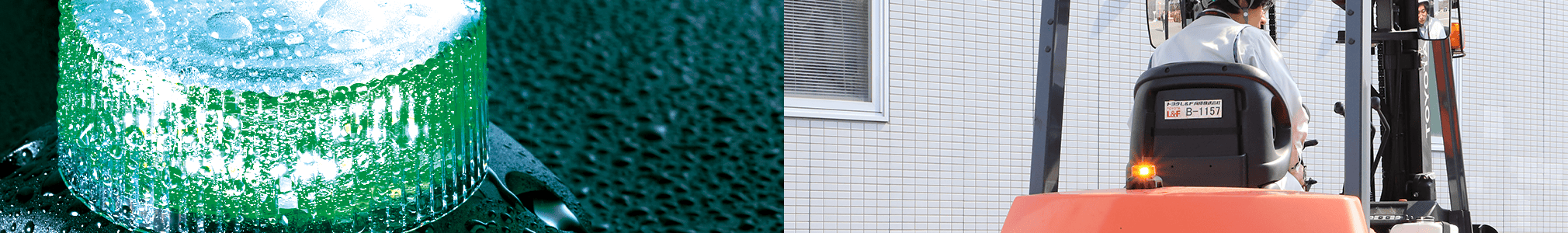

- Estanqueidad al polvo y al agua
Cumple con normativas internacionales como EMC (ISO 13766-1) y pruebas ambientales (ISO 16750).

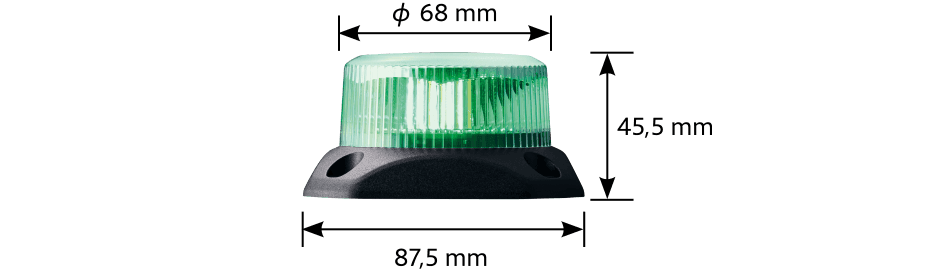

Diseño compacto y que ahorra espacio
Diseño delgado que requiere espacio mínimo de instalación, ideal para carretillas elevadoras y maquinaria compacta.
Varios patrones de destello según la aplicación
- Identificación clara del estado mediante LED tricolor y patrones de destello diferenciados.
- Diseño apto para usuarios con deficiencia visual cromática gracias a los distintos patrones de destello.
>> Ver todos los patrones de destello
2 opciones de control disponibles
Control mediante comunicación CAN
- Compatible con el protocolo SAE J1939, común en maquinaria de obra pública.
- Permite controlar por comandos 13 patrones de destello y 4 niveles de brillo.
- Supervisión en tiempo real del estado del indicador, contribuyendo a la seguridad del sistema.
- Se adapta automáticamente a velocidades de 250 kbps o 500 kbps sin configuración manual.
Control por cables
- Modelo sin comunicación, operado mediante conductores de señal.
- Patrones fijos por color que garantizan alta visibilidad y soporte para usuarios con daltonismo.
Los patrones de destello son fijos en este modelo. No admite monitorización de estado.
Ejemplos de aplicación

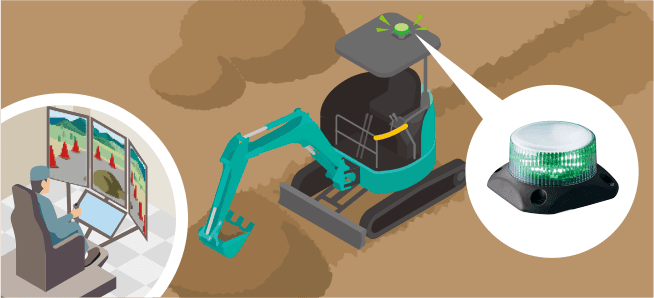

Indicación de estado en equipos operados remotamente

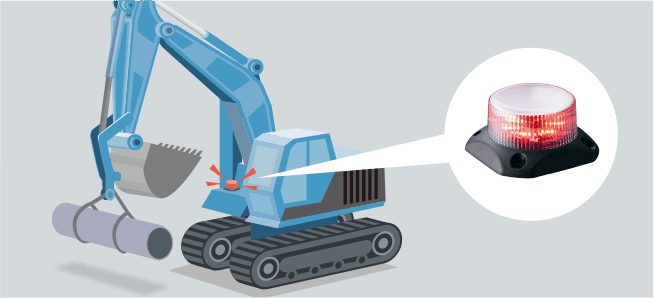

Alerta de prevención de sobrecarga

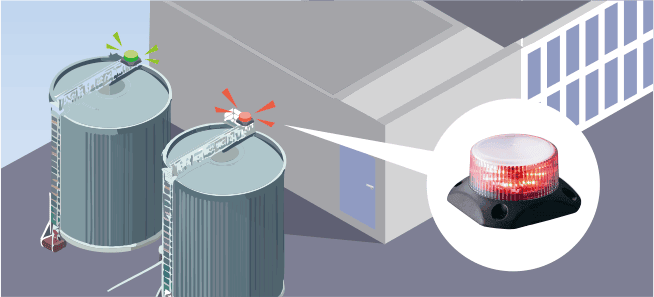

Alerta de fallo o estado en equipos exteriores

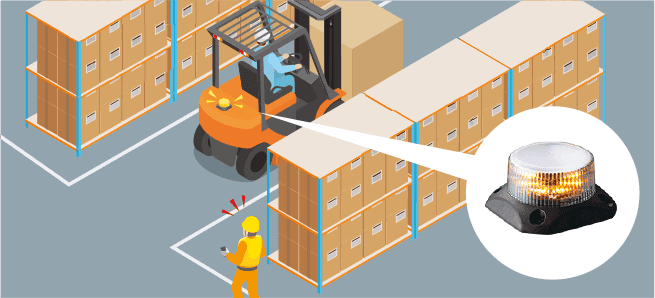

Medidas de seguridad en almacenes logísticos
Accesorio opcional

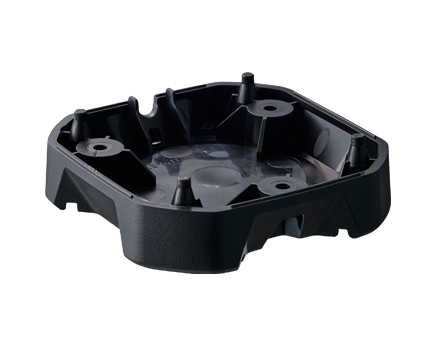

Soporte magnético
Montaje magnético fácil
Con el soporte magnético opcional, puede instalar la unidad sin perforaciones ni modificaciones*, ideal para maquinaria de alquiler.

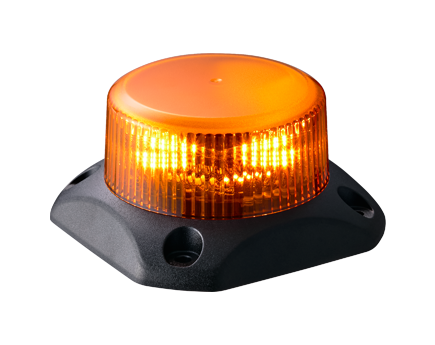

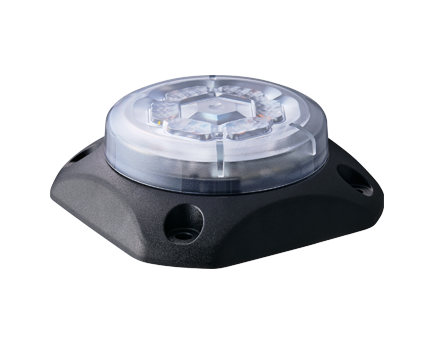

Modelos compatibles: GL7-M1N-T, GL7T-M1N-T, GL7-M1N-Y, GF7-48N-Y
Con el soporte GL-001, la resistencia a vibraciones es de 45 m/s².

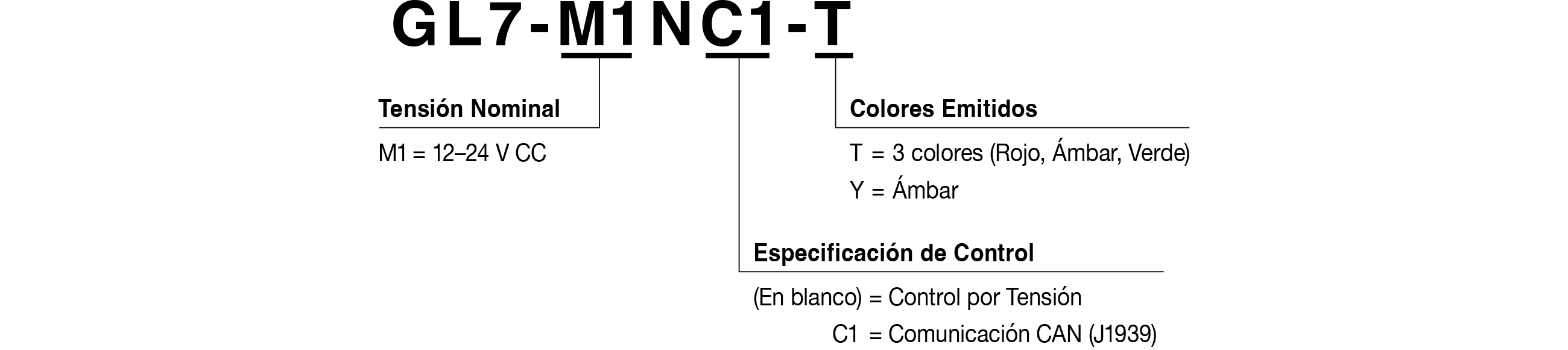

Configuración de la referencia
Referencia del Modelo
Gama de Productos

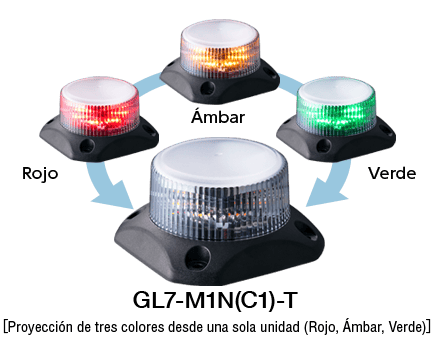

Modelos Multicolor de 3 Colores
| Modelo | Tensión Nominal | Especificación de Control | Color Luminoso | Modo de Destello |
|---|---|---|---|---|

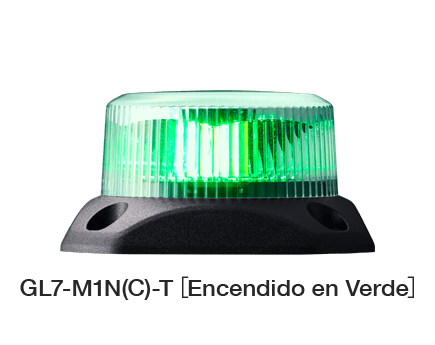

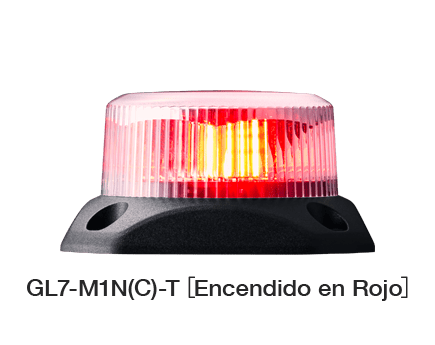

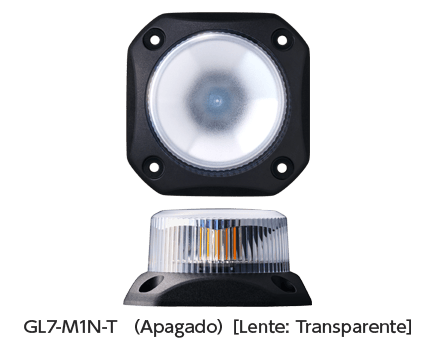

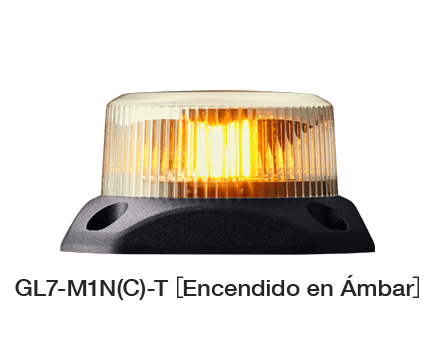

| GL7-M1N-T | 12–24 V CC | Control por Tensión | 3 colores (Rojo, Ámbar, Verde) |
Intermitente (Patrón fijo por color) |
| GL7-M1NC1-T | Comunicación CAN (J1939) | Seleccionable: Intermitente, Encendido fijo, Parpadeo suave, etc. |
Modelos Monocolor
| Modelo | Tensión Nominal | Especificación de Control | Color Luminoso | Modo de Destello |
|---|---|---|---|---|

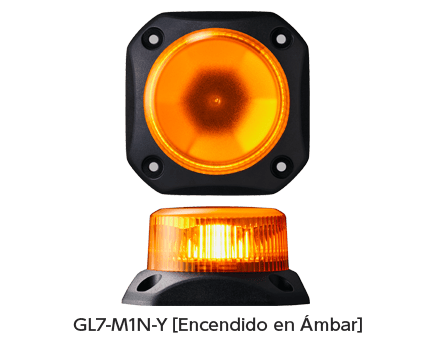

| GL7-M1N-Y | 12–24 V CC | Control por Tensión | Ámbar | Intermitente |
