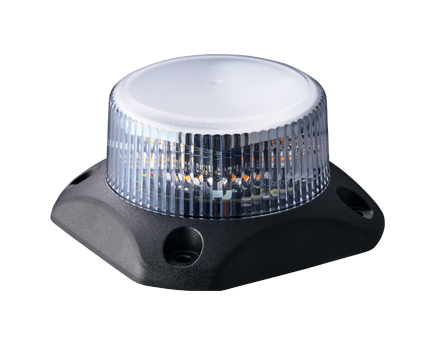

Luz indicadora intermitente
GL7T

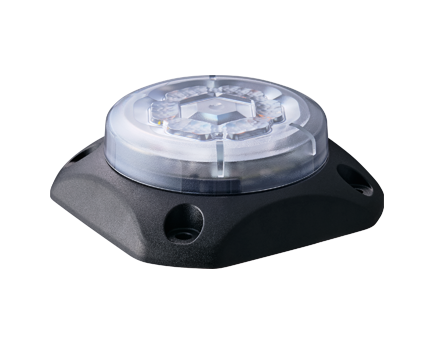

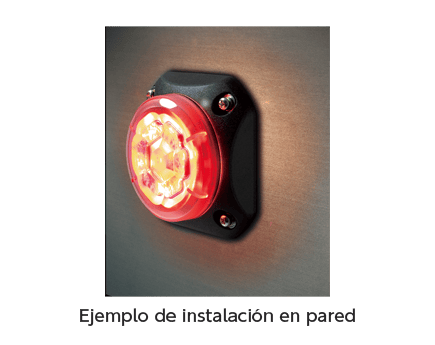

La luz indicadora intermitente GL7T mantiene la misma resistencia a vibraciones, impactos y la protección IP69K del modelo GL7, pero con un perfil más delgado y una lente orientada hacia arriba. Ideal para instalaciones en pared o en posiciones bajas donde la visibilidad y el aprovechamiento del espacio son esenciales.
- Control de E/S
- Control de comunicación CAN
- Φ68
- Balizas de Señalización
- Destello
- Pulso
- Continuo
- Bajo Techo
- En Exteriores
- IP69K

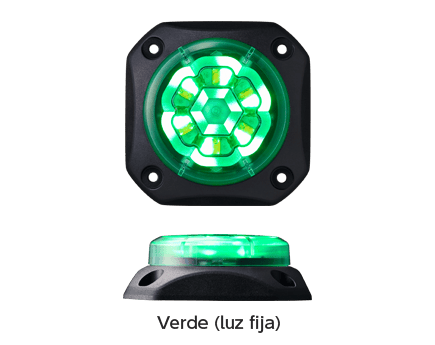

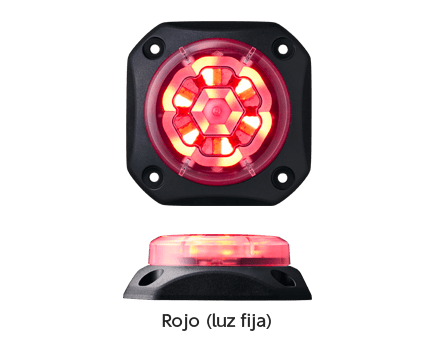

- Rojo

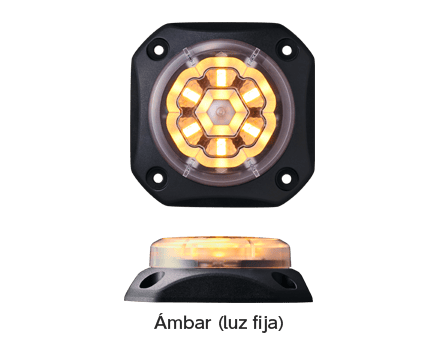

- Ámbar
- Verde
Características del producto
Luz de señal compacta y resistente para entornos exigentes
Diseñada para entornos extremos
- Resistente a vibraciones
![[Vibración] 110 m/s², [Impacto] 1.000 m/s²](/data/product_img/es/gl7_product_1.png)
- Protección contra polvo y agua
Cumple con normas internacionales como EMC (ISO 13766-1) y pruebas ambientales (ISO 16750).

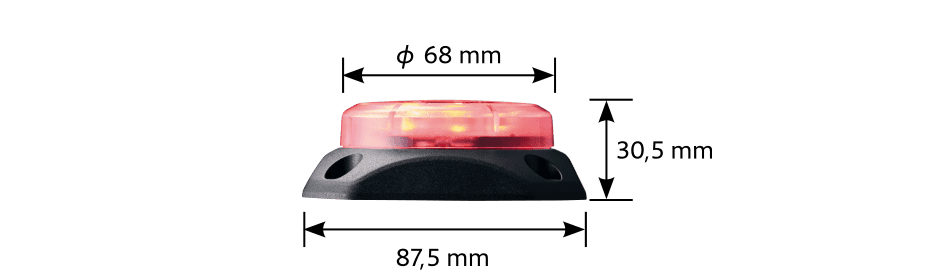

Diseño compacto y que ahorra espacio
Diseño delgado que requiere espacio mínimo de instalación, ideal para maquinaria compacta y carretillas elevadoras.
Varios patrones de destello para cada aplicación

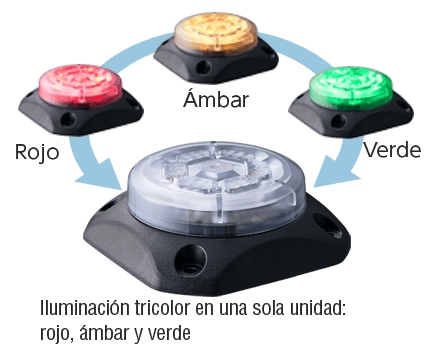

- Identificación clara del estado mediante LED tricolor y patrones de destello diferenciados.
- Diseño accesible para usuarios con deficiencia visual cromática gracias a la diferenciación de los patrones.
>> Ver todos los patrones de destello
2 opciones de control disponibles
Control mediante comunicación CAN
- Compatible con el protocolo SAE J1939, ampliamente utilizado en maquinaria industrial.
- Permite control por comandos de 13 patrones de destello y 4 niveles de brillo.
- Supervisión en tiempo real del estado del indicador, lo que mejora la seguridad del sistema.
- Adaptación automática a velocidades de comunicación de 250 kbps o 500 kbps sin configuración manual.
Control por cables
- Modelo sin comunicación, operado mediante conductores eléctricos.
- Patrones fijos por color que garantizan una visibilidad clara y compatibilidad con usuarios con daltonismo.
En este modelo, los patrones de destello son fijos. No admite monitorización de estado.
Ejemplos de aplicación

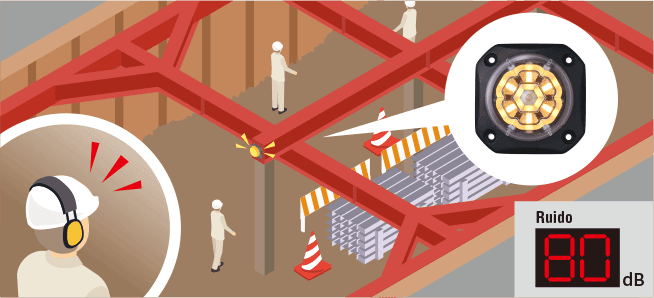

Alertas visuales en entornos ruidosos

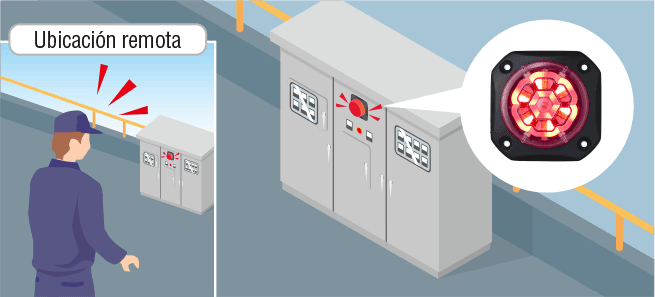

Piloto indicador para maquinaria
Accesorio opcional
Soporte magnético
Montaje magnético fácil
Con el soporte magnético opcional, la unidad puede instalarse sin necesidad de perforar ni realizar modificaciones*, ideal para equipos de alquiler.
Modelos compatibles: GL7-M1N-T, GL7T-M1N-T, GL7-M1N-Y, GF7-48N-Y
Cuando se monta con el GL-001, la resistencia a vibraciones es de 45 m/s².

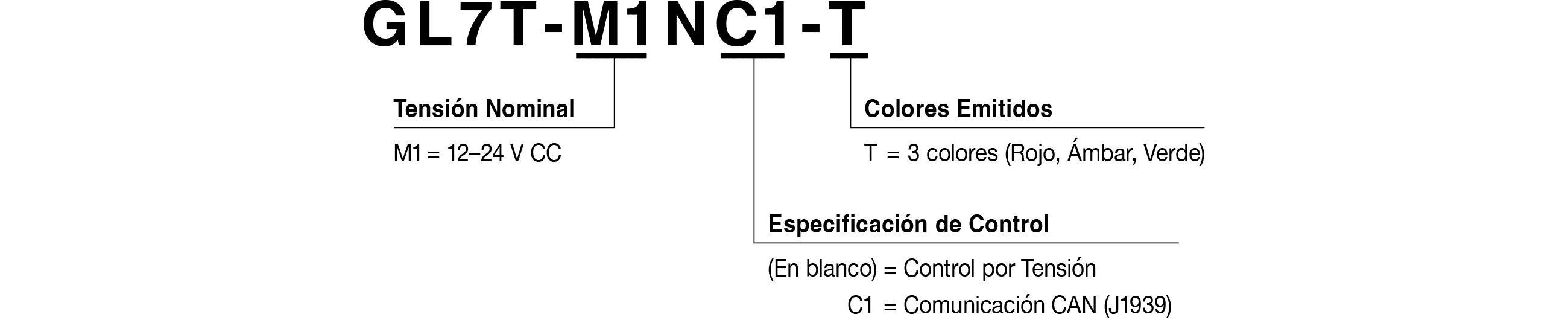

Configuración de la referencia
Referencia del Modelo
Gama de Productos
Modelos Multicolor de 3 Colores
| Modelo | Tensión Nominal | Especificación de Control | Color Luminoso | Modo de Destello |
|---|---|---|---|---|
| GL7T-M1N-T | 12–24 V CC | Control por Tensión | 3 colores (Rojo, Ámbar, Verde) |
Intermitente (Patrón fijo por color) |
| GL7T-M1NC1-T | Comunicación CAN (J1939) | Seleccionable: Intermitente, Encendido fijo, Parpadeo suave, etc. |
Manual de Instrucciones/Especificaciones/Dibujo exterior
