Unidad base para montaje en mástil con terminal para LR5, LR7
LR5/LR7 Screwless Terminal
Unidad base para montaje en mástil con terminal para LR5, LR7
Unidades con base para montaje directo compatibles con LR5 (50 mm) and LR7 (70 mm), completos con terminales sin tornillos removibles.

Características del producto


  • Ideal para empresas que necesitan personalizar las columnas de señalización para distintos clientes.

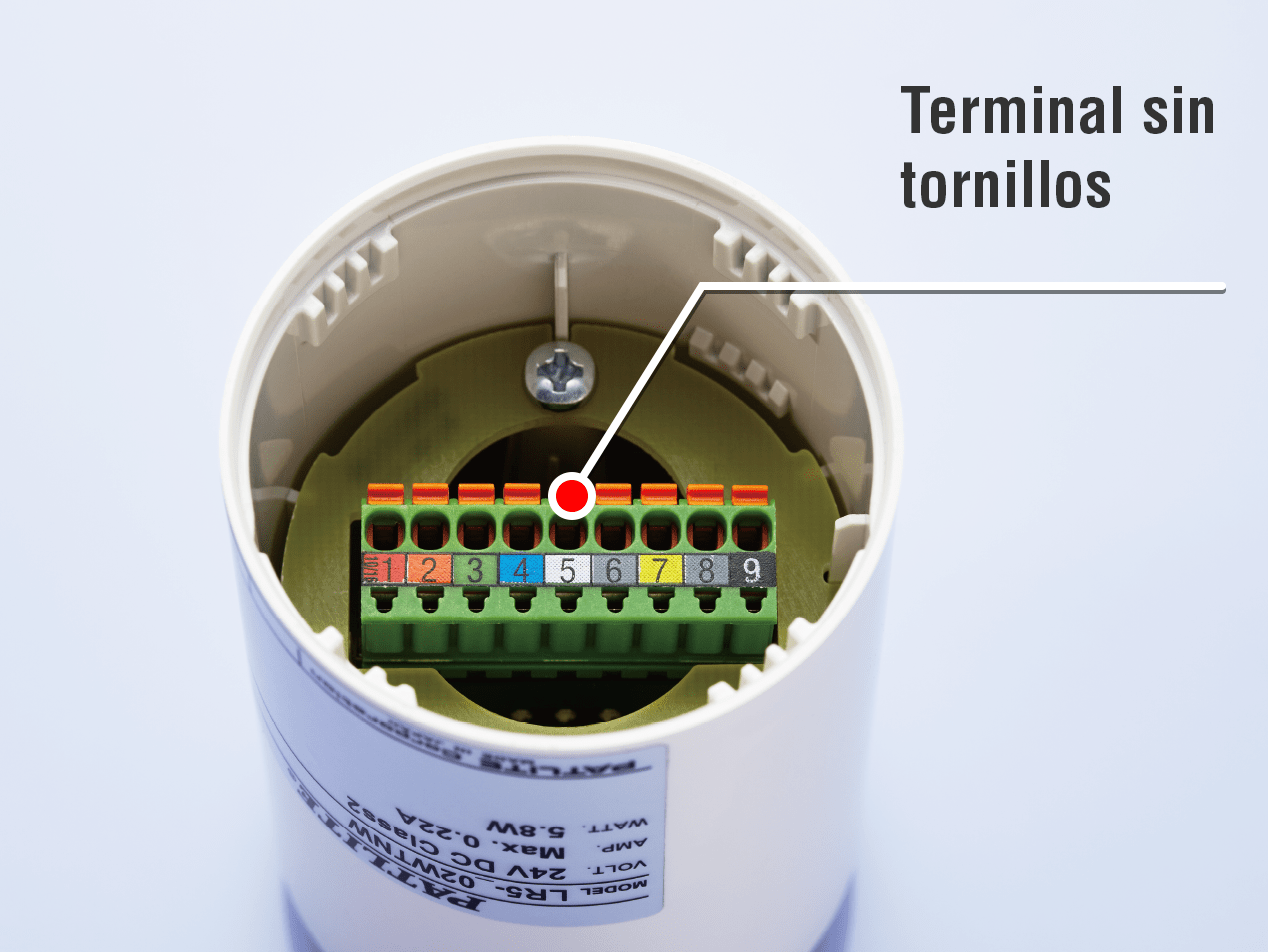

  • El terminal sin tornillos removible facilita el proceso de cableado.

  • Tensión nominal: DC24V

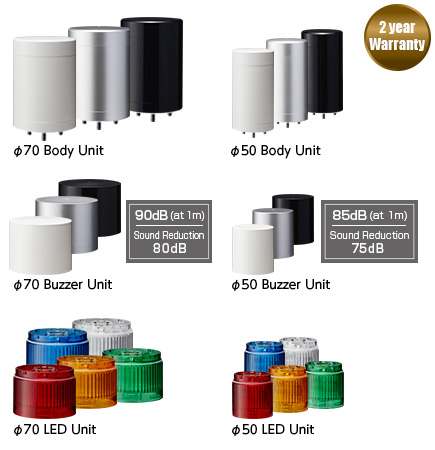

  • Cuerpo disponible en color blanquecino, plateado y negro.

  • Solamente la unidad base. Las unidades LED y módulos de sonido se venden por separado.

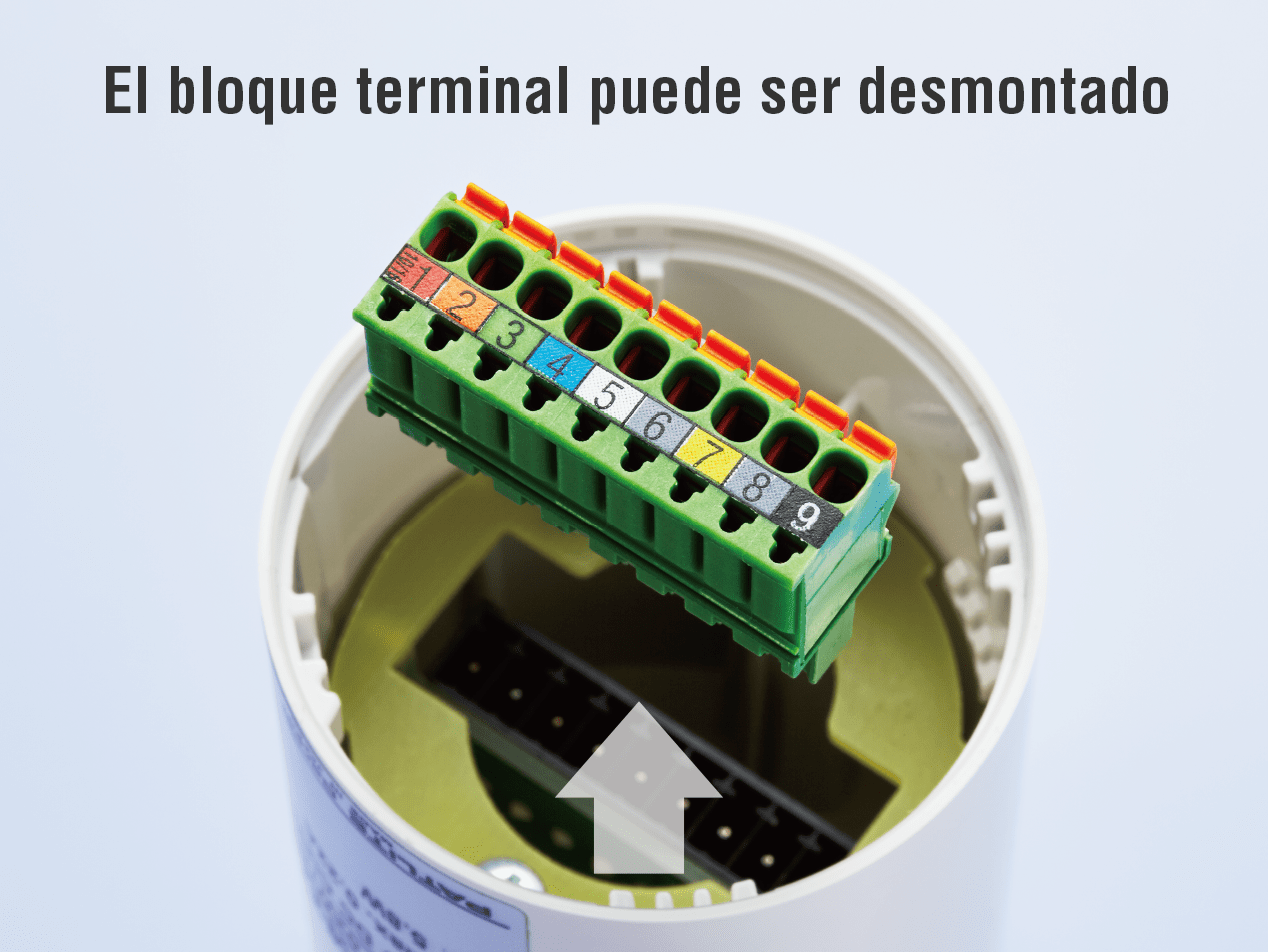

Un nuevo terminal removible para un cableado más fácil


LR_spec




Especificaciones

Temperatura ambiente de funcionamiento-20℃ - +50℃
Rango de humedad de funcionamiento90% de HR o menos, sin condensación
Rango de temperatura de almacenamiento-30℃ - +60℃
Rango de humedad de almacenamiento90% de HR o menos, sin condensación
Ubicación de montajePara uso en interiores
Posición de montajePosición vertical
Grado de protecciónIP65(IEC 60529) / NEMA TIPO 4X,13
Condiciones ambientalesPosición vertical
Resistencia de aislamientoMás de 1MΩ a DC500V entre el cable de alimentación y el chasis
Tensión no disruptivaAC 500V durante un minuto entre los terminales y el chasis sin romper el material aislante (M2: AC1500V durante 1 min.)
Frecuencia de parpadeo60 ±2 destellos / min.
Nivel de sonidoLR5Típico 85dB  LR7Típico. 90dB
Reducción de sonido*1reducción aprox. de -10db
Condiciones ambientalesSonido de zumbador No. 4 (barrido) de todas las direcciones a 1 m de distancia
Sonido del zumbador4 patronesNo. 1Sonido intermitente rápido No. 2Sonido continuo No. 3Hi-Lo rápido No. 4Sonido de barrido
Salida del transistorNPN / PNP
Normas de conformidad●UL 508, CSA-C22.2 No.14
●FCC Parte 15, Subparte B, Clase A
●Directiva RoHS (EN 50581)
●Directiva EMC (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)

*1:Depende de los ajustes del interruptor DIP




Especificaciones de la unidad LED

ColorRojoÁmbarVerdeAzulBlanco
Consumo de corriente / Consumo de energíaTípico0.04A/1W
Máx.0.045A/1.3W



Especificaciones de la unidad del zumbador

Consumo de corriente / Consumo de energíaTípico0.04A/1W
Máx.0.3A/1.3W

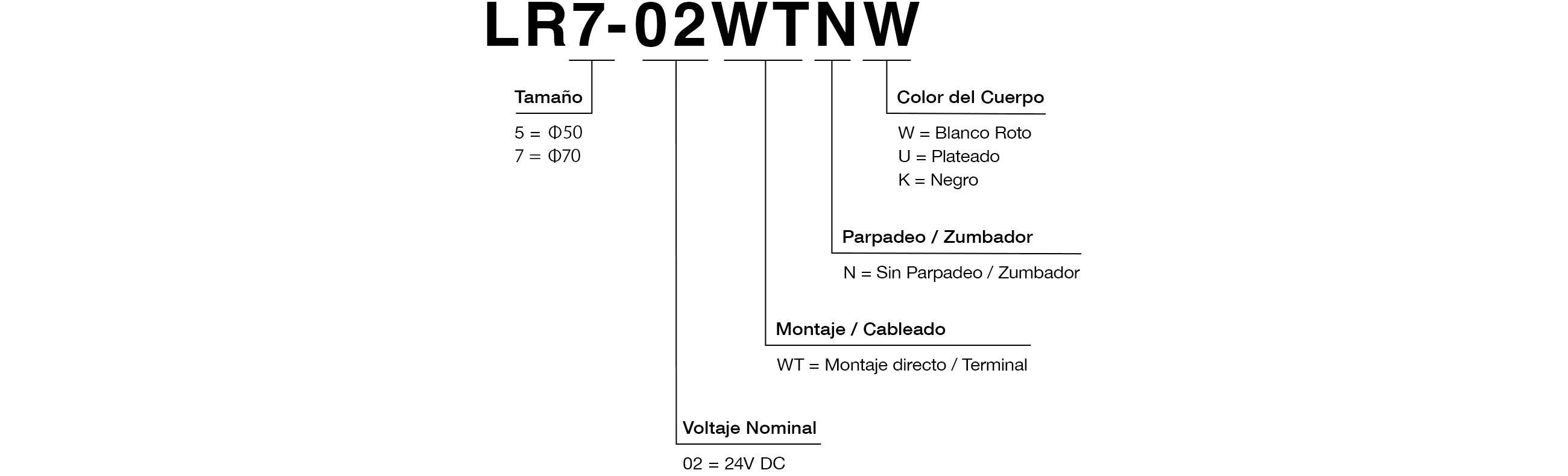

Especificaciones del modelo

DIMENSIONS - 50mm diameter
- 70mm diameter
OPERATING VOLTAGES - 24V DC
CONFORMITY STANDARDS - UL 508, CSA-C22.2 No. 14
- EMC Directive (EN 61000-6-4, EN 6000-6-2)
- FCC Part 15 Subpart B Class A
- KC (KN 61000-6-4, KN 61000-6-2)
- RoHS Directive (EN 50581)
PROTECTION RATING - IP 65 (IEC 60529)/ NEMA Type 4X, 13
