Unidades base para montaje en poste con terminal para LR5, LR7
Terminal sin tornillos LR5/LR7

Explore nuestras unidades base de montaje en poste para LR5 y LR7, con compatibilidad de Φ50mm y Φ70mm y terminales sin tornillos removibles y fáciles de usar para una configuración eficiente.

  • Control de E/S
  • Balizas de Señalización
  • Φ50
  • Φ70
  • Continuo
  • Parpadeo
  • Alarmas
  • 75dB
  • 80dB
  • 85dB
  • 90dB
  • Bajo Techo (solo erguido)
  • IP65
  • Rojo
  • Ámbar
  • Verde
  • Azul
  • Blanco
  • Unidades base para montaje en poste con terminal para LR5, LR7 Terminal sin tornillos LR5/LR7
  • Ideal para negocios que necesitan personalizar torres de señalización para varios clientes.
  • Los agujeros perforados incorporados facilitan la conversión de las torres de señal LR5 o LR7 de montaje en poste a montaje directo.
  • El terminal removible sin tornillos simplifica el proceso de cableado.
  • Tensión nominal: 24V DC
  • Disponible en opciones de cuerpo Blanco, Plateado y Negro.

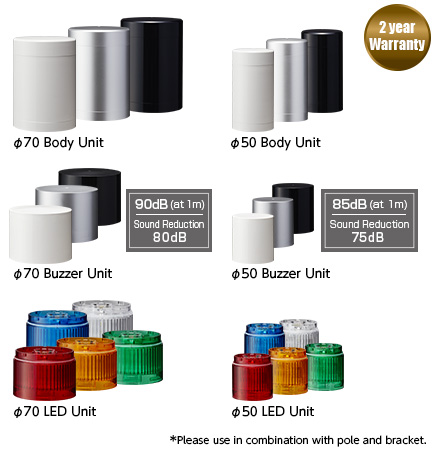

  • Solo unidad base. Las unidades LED y los módulos de sonido se venden por separado.

Un nuevo terminal removible para un cableado más fácil.

Terminal sin tornillos El bloque de terminales se puede quitar



Especificaciones

Temperatura ambiente de operación -20℃ - +50℃
Rango de humedad de operación 90% HR o menos, sin condensación
Rango de temperatura de almacenamiento -30℃ - +60℃
Rango de humedad de almacenamiento 90% HR o menos, sin condensación
Ubicación de montaje Uso interior
Dirección de montaje Posición vertical
Grado de protección*1 IP65(IEC 60529) / NEMA TIPO 4X, 13
Condiciones ambientales Posición vertical
Resistencia de aislamiento Más de 1MΩ a 500V DC entre el cable de entrada de energía y el chasis
Tensión de resistencia 500V AC por 1 minuto entre terminales y chasis sin romper el aislamiento (M2: 1500V AC por 1 min.)
Frecuencia de destellos 60 ±2 Destellos / min
Nivel de sonido LR5Typ. 85dB  LR7Typ. 90dB
Reducción de sonido*2 ab. reducción de -10dB
Condiciones ambientales Sonido de zumbador No.4 (barrido) desde todas las direcciones a 1m de distancia
Sonido de zumbador 4 patrones*2
No.1 Sonido intermitente rápido
No.2 Sonido continuo
No.3 Rápido Hi-lo
No.4 Sonido de barrido
Salida de transistor NPN / PNP
Normas de conformidad ●UL 508, CSA-C22.2 No.14
●FCC Parte 15 Subparte B Clase A
●Directiva RoHS (EN IEC 63000)
●Directiva EMC (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)*3

*1: Tipo LJ es IP54
*2: Dependiente de la configuración del interruptor DIP
*3: Excepto KT, Modelo de ensamblaje WT y tipo M2 LJ



Especificaciones de la unidad LED

Color de luz Rojo Ámbar Verde Azul Blanco
Consumo de corriente / Consumo de energía Typ. 0.04A/1W
Max. 0.045A/1.3W



Especificaciones de la unidad de zumbador

Consumo de corriente / Consumo de energía Typ. 0.04A/1W
Max. 0.3A/1.3W

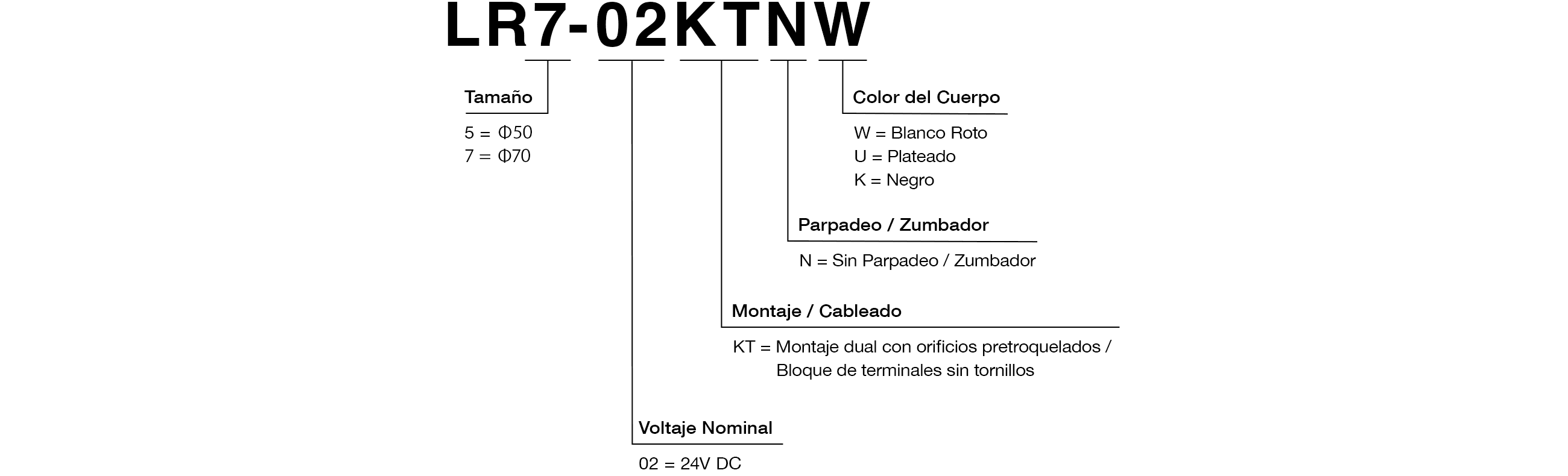

Código de Modelo
