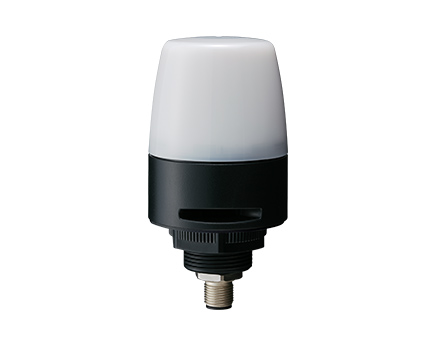

Indicadores LED IO-Link
NE-IL
Los indicadores LED IO-Link se conectan de forma sencilla a los maestros de IO-Link y ofrecen LEDs multicolor con un sensor táctil y una carcasa resistente.
- IO-Link
- Φ56
- Balizas de Señalización
- Continuo
- Parpadeo
- Alarmas
- 88dB
- Bajo Techo (vertical)
- IP65
- Indicadores Luminosos

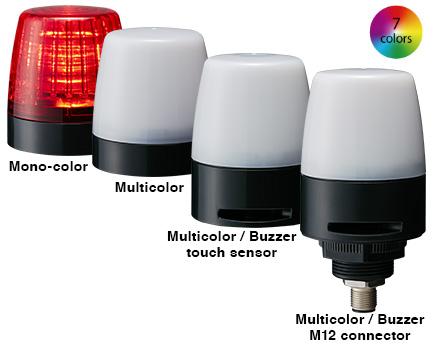

- Multicolor (7 colores)
Características del producto
Información general del producto
- El sensor táctil capacitivo permite confirmaciones de estado en tiempo real
- Equipado con función de ENTRADA/SALIDA digital/análoga para conectar dispositivos no compatibles con IO-Link. El NE-IL actúa como un hub de E/S, capaz de enviar datos desde sensores al maestro de IO-Link
- Cuenta con una conexión M12 para instalaciones rápidas y fáciles
- Los dispositivos indicadores de estado conectados a un maestro IO-Link pueden controlarse colectivamente
- La notificación en tiempo real de anomalías en el equipo permite a los operadores realizar mantenimiento de inmediato, reduciendo cuellos de botella y tiempos de inactividad
- Hasta 7 colores pueden emitirse para indicar diferentes condiciones del equipo
- Alta calificación de protección para operación en entornos difíciles
- La lente esmerilada muestra una luz distribuida uniformemente para una indicación inequívoca
Guía de Conexión de IO-Link
- Haz clic aquí para una guía de conexión de IO-Link con «la Unidad Maestra IO-Link de la Serie NX» de OMRON Corporation
(Por favor, contacta con OMRON Corporation para consultas sobre este documento) - Haz clic aquí para una guía de conexión de IO-Link con «LioN-X IO-Link Maestro Multiprotocolo» de BELDEN Inc.
(Por favor, contacta con BELDEN Inc. para consultas sobre este documento)
Especificaciones del modelo
Modelo | NE-ILNN-M | NE-ILNB-M Con buzzer |
NE-ILTN-M Con sensor táctil |
NE-ILTB-M Con buzzer y sensor táctil |
NE-ILXB-M Con buzzer, sensor táctil, y ENTRADA/SALIDA digital/análoga |
---|---|---|---|---|---|
Tamaño | φ56mm | ||||
Voltaje nominal | 24V DC | ||||
Ubicación de montaje/ Dirección de montaje |
Interior, Vertical | ||||
Calificación de protección | IP65 NEMA TYPE 4X, 13 | ||||
Color LED | Multicolor (Rojo, Ámbar, Verde, Azul, Blanco, Púrpura, Cian) | ||||
Modos de unidad LED | Continuo / Intermitente | ||||
Presión sonora | - | Tip. 88 dB [8 tipos de sonido (Seleccionable)] |
- | Tip. 88 dB [8 tipos de sonido (Seleccionable)] |
|
Normas de conformidad | ●Directiva EMC (EN 61000-6-4, EN 61000-6-2) ●Directiva RoHS (EN 50581) ●UL 508, CSA-C22.2 No. 14 ● FCC Parte 15 Subparte B Clase A ● KC (KN 61000-6-4, KN 61000-6-2) |
||||
Conexión | Conector M12 5 pines código A | Conector M12 8 pines código A |

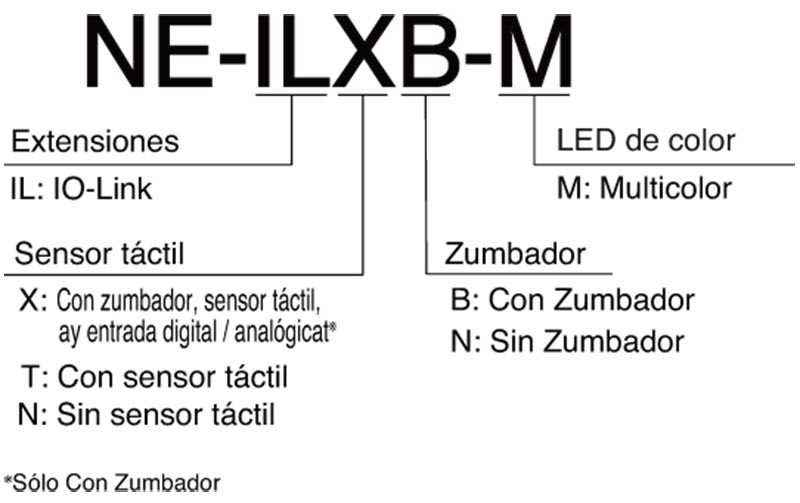

Configuración de la referencia
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
Especificaciones del producto
Otro
Piezas de repuesto
NE-IL
NE-IL
Piezas de repuesto
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
|

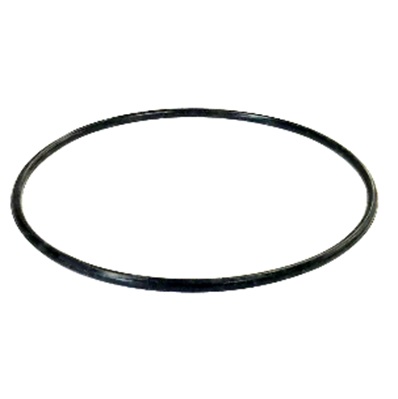

GA0000119-F1 | 1 |
