Baliza de Señalización LED Φ50 (compatible con control Ethernet / EtherNet/IP)
Serie LR5-LAN
La serie LR5-LAN está diseñada para fábricas inteligentes y sistemas IoT industrial. Con control LAN directo mediante HTTP(S), Modbus/TCP y EtherNet/IP, permite una gestión centralizada de la indicación visual y acústica. Su servidor web integrado y la protección IP65 reducen notablemente el tiempo de desarrollo y mantenimiento en entornos FA.
- Ethernet
- Balizas de Señalización
- Φ50
- Continuo
- Destello
- Alarmas
- Balizas Luminosas
- Bajo Techo
- IP65
- IP54
- Rojo
- Ámbar
- Verde
- Azul
- Blanco
Características del producto
Control directo mediante PC & PLC de balizas de señalización LED conectadas a la red LAN
Importante: seleccione el modelo con cuidado

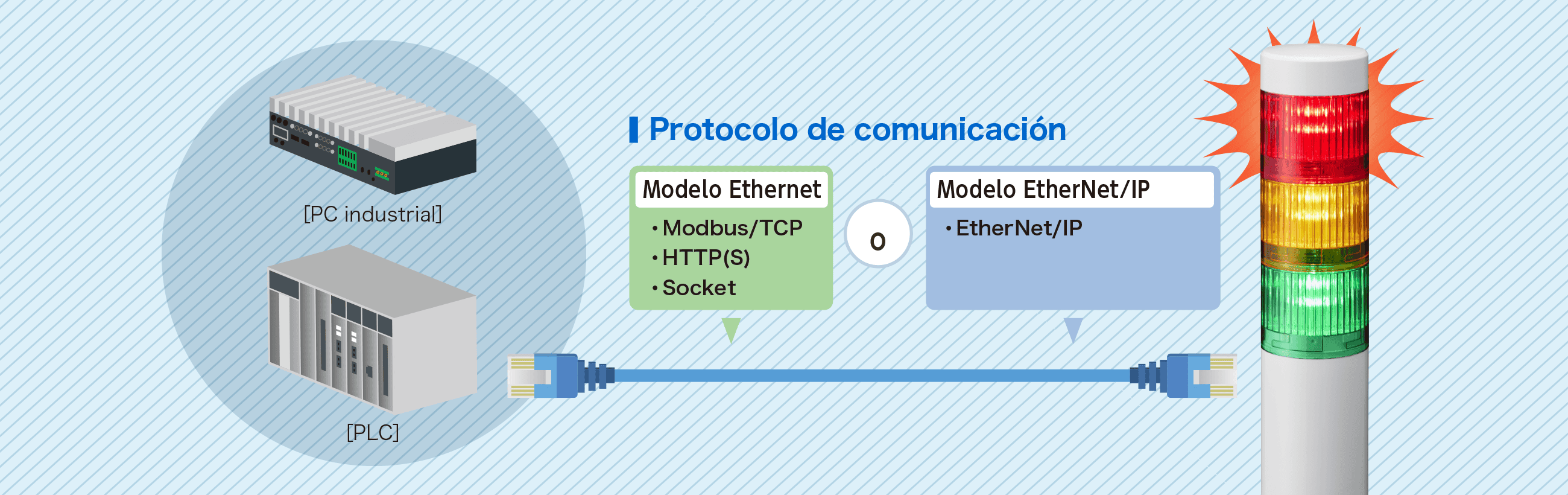

La serie LR5-LAN consta de dos modelos específicos e independientes que no son compatibles entre sí. Compruebe los requisitos de protocolo de su sistema antes de realizar el pedido:
- Modelo Ethernet: admite Socket, HTTP(S) y Modbus/TCP. (No admite EtherNet/IP)
- Modelo EtherNet/IP: solo admite EtherNet/IP. (No admite HTTP(S) ni Modbus/TCP)
Si no está seguro de qué modelo necesita su sistema, consulte la tabla «Funciones compatibles» que aparece a continuación o póngase en contacto con nosotros antes de realizar el pedido.
- Antes
- Los sistemas basados en PC industriales dependían de tarjetas de interfaz de salida digital, lo que aumentaba el número de componentes y complicaba la gestión del inventario y las entregas.
- Después

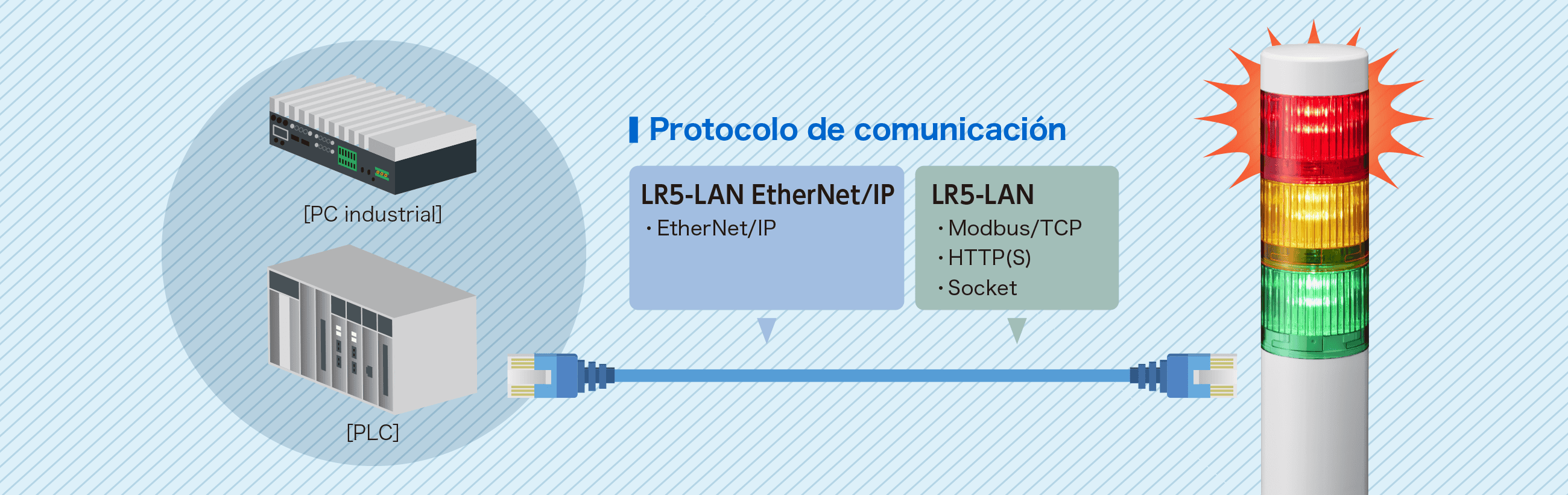

- Admite el control mediante comunicación HTTP(S), Modbus/TCP o EtherNet/IP. La baliza de señalización LED y el zumbador pueden controlarse directamente a través de la red, eliminando la necesidad de tarjetas de interfaz de salida. La configuración mediante un navegador web reduce aún más el trabajo de diseño y mantenimiento.

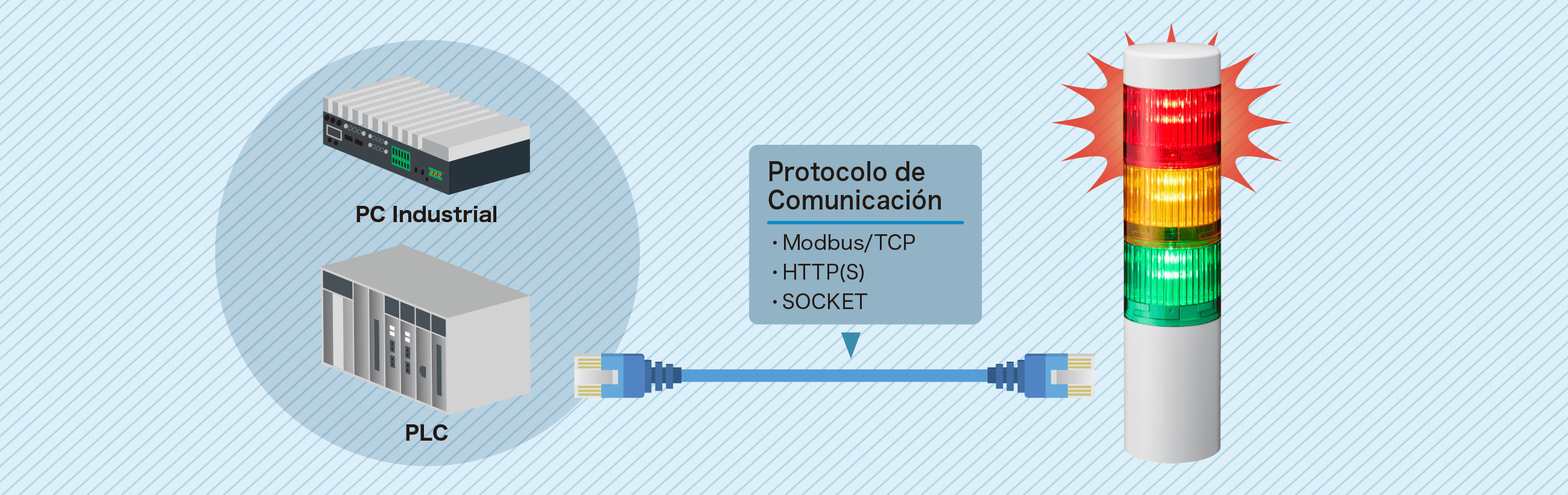

Modelo Ethernet (Modelo LR5-LAN)
Control directo vía LAN desde un PC industrial / PLC.
Configuración sencilla & fácil ajuste de las notificaciones.
Este modelo admite la comunicación HTTP(S), Modbus/TCP y Socket. No admite EtherNet/IP — si su sistema requiere EtherNet/IP, consulte el modelo EtherNet/IP.
| Protocolo de comunicación | Socket | ✓ |
|---|---|---|
| Modbus/TCP | ✓ | |
| HTTP(S) | ✓ | |
| EtherNet/IP | ‐ | |
| Monitorización | PING | ✓ |
| Modbus/TCP | ✓ |
Diseño de software sencillo

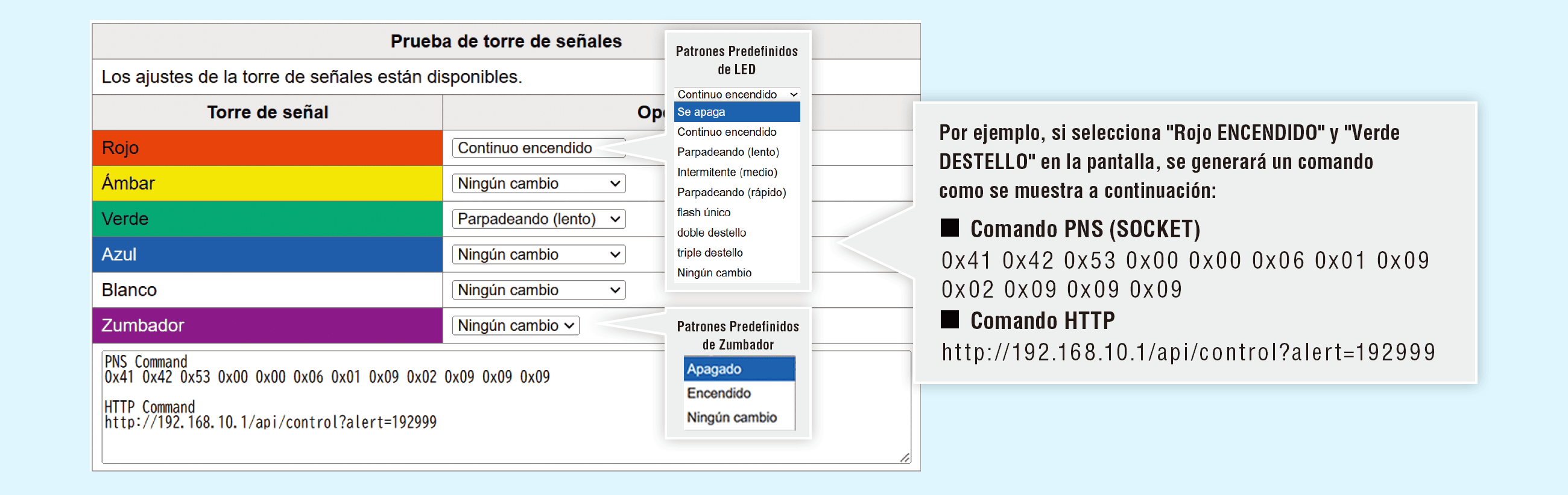

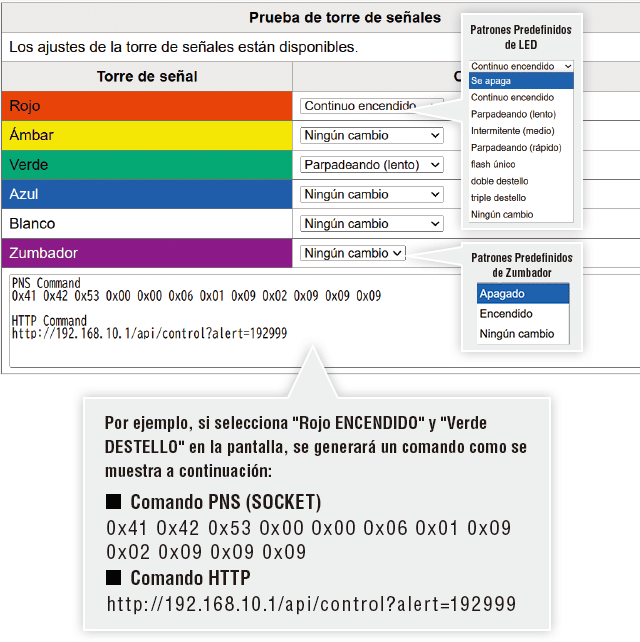

- Función de generación de comandos
Tras iniciar sesión en el LR5-LAN mediante un navegador web, los usuarios pueden seleccionar las operaciones deseadas en la pantalla de configuración para mostrar automáticamente los comandos de control. Esto permite a los desarrolladores comprobar el comportamiento de los comandos sin consultar los manuales, lo que reduce el tiempo de desarrollo del software.
- Código fuente de ejemplo
El código fuente de ejemplo para LR5-LAN está disponible en la página web del producto. Se proporcionan varios lenguajes de programación para Windows y Linux, lo que permite realizar pruebas rápidamente en el entorno que prefiera.
- Amplia selección de patrones de parpadeo predefinidos
Hay disponibles siete patrones de parpadeo LED predefinidos. El parpadeo puede controlarse únicamente mediante comandos, eliminando la necesidad de configurar impulsos de reloj en el PLC.
Modelo EtherNet/IP (Modelo LR5-LAN específico para EtherNet/IP)
Control y datos integrados para plantas de automatización industrial.
Balizas de señalización LED EtherNet/IP: diseñadas para las necesidades de la planta de producción
Este modelo solo admite EtherNet/IP. No admite la comunicación HTTP(S), Modbus/TCP ni Socket — si su sistema requiere estos protocolos, consulte el modelo Ethernet.
| Protocolo de comunicación | Socket | - |
|---|---|---|
| Modbus/TCP | - | |
| HTTP(S) | ‐ | |
| EtherNet/IP | ✓ | |
| Monitorización | PING | ✓ |
| Modbus/TCP | ‐ |

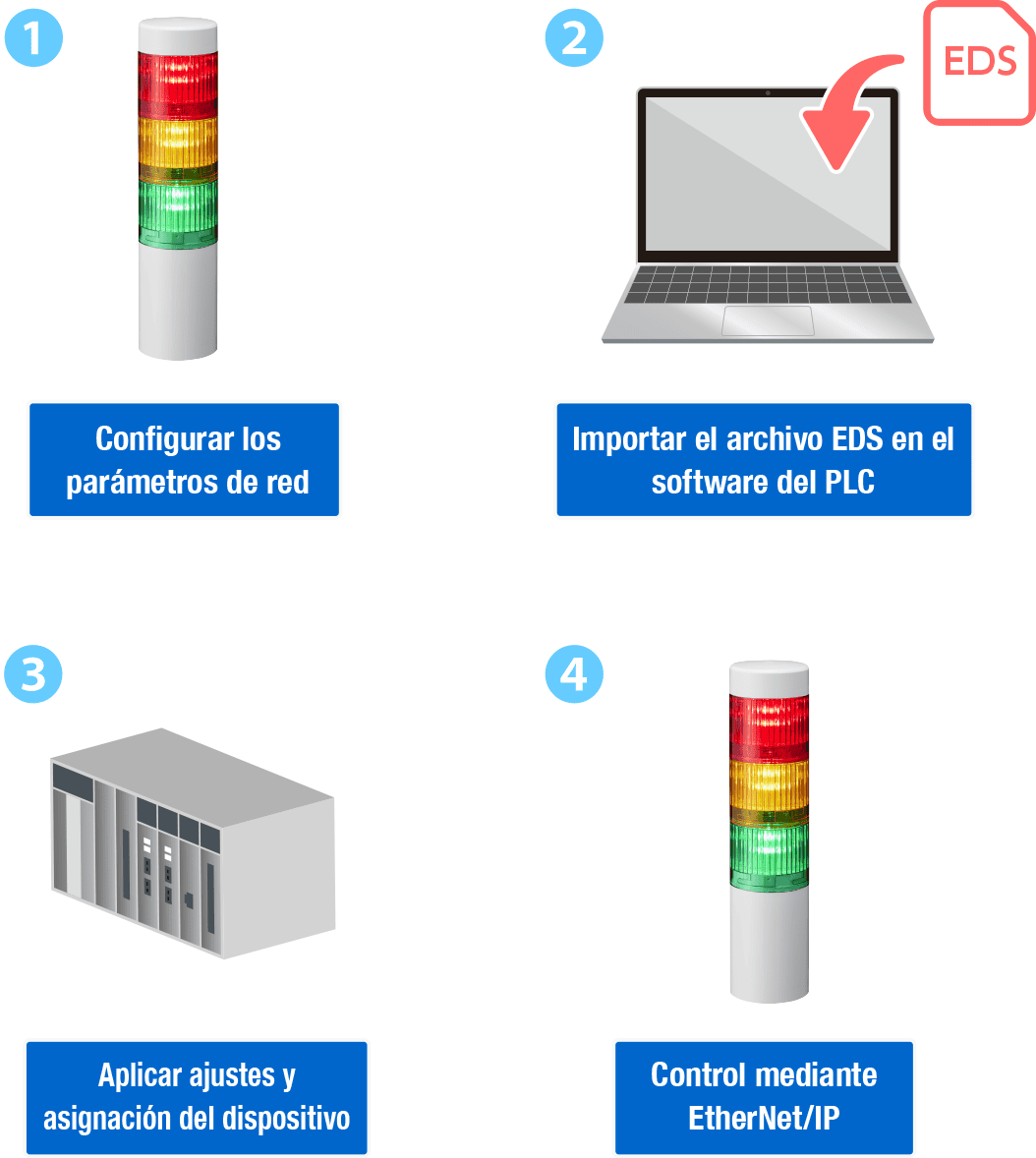

Configuración sencilla con compatibilidad con EDS (Electronic Data Sheets)
Al registrar el archivo EDS que contiene las definiciones de configuración en el software de programación del PLC, la configuración puede completarse fácilmente, reduciendo el tiempo y el trabajo de programación.

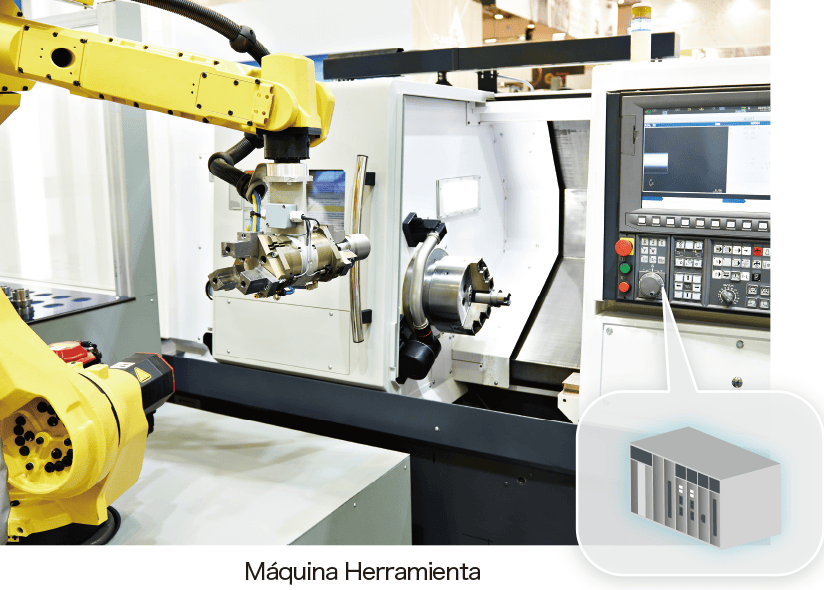

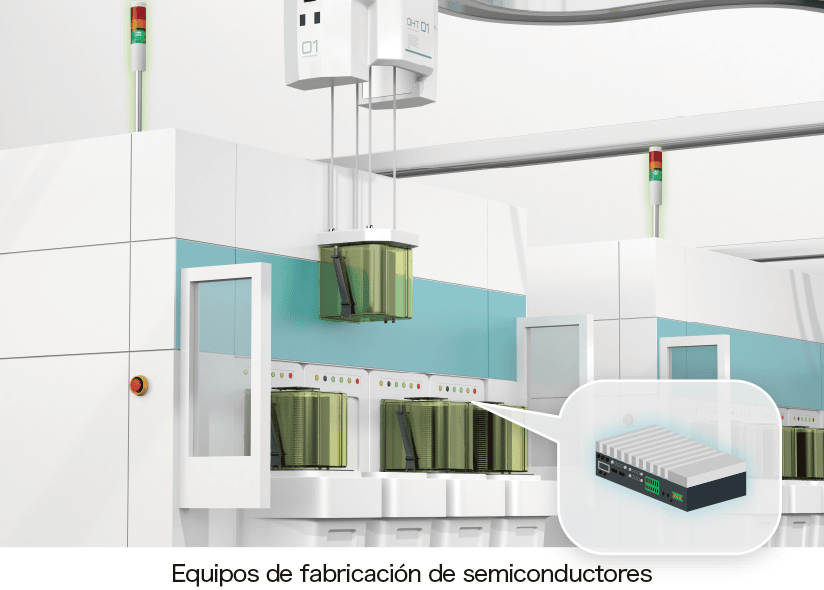

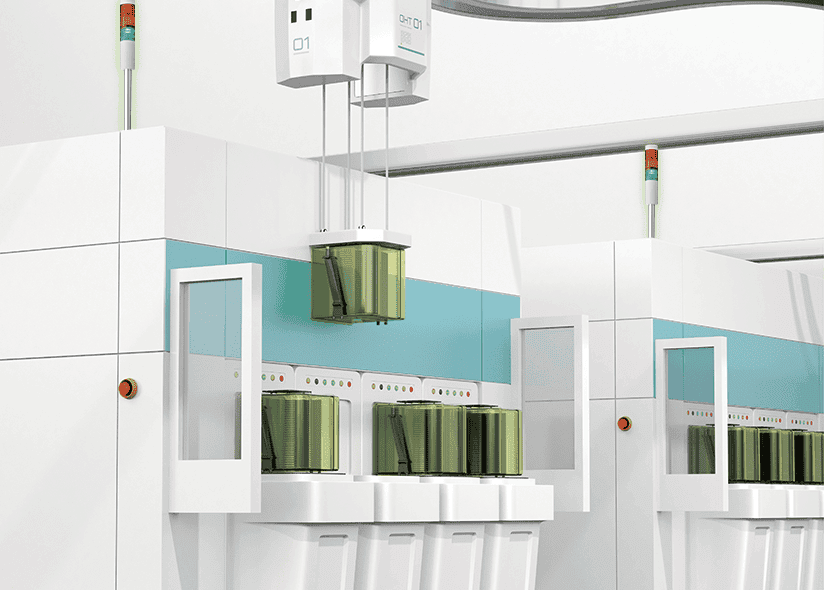

Indicación del estado de la máquina y de los sistemas de nivel superior
Control desde PC industriales / PLC
Se admite el control directo mediante comandos desde PC industriales o PLC, lo que reduce la necesidad de tarjetas de interfaz de salida y minimiza los requisitos de E/S.
Notificación procedente de sistemas de nivel superior
Las indicaciones de estado y alarma procedentes de sistemas SCADA o de gestión de la producción pueden mostrarse mediante protocolos estándar. Al visualizar las alarmas no solo en los monitores, sino también mediante balizas de señalización LED conocidas, los operarios de planta pueden identificar los problemas de inmediato, evitando que pasen inadvertidos y mejorando la capacidad de respuesta.

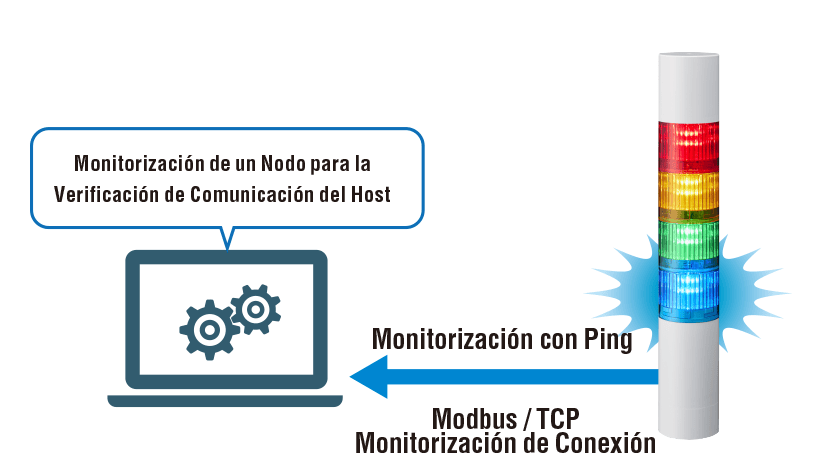

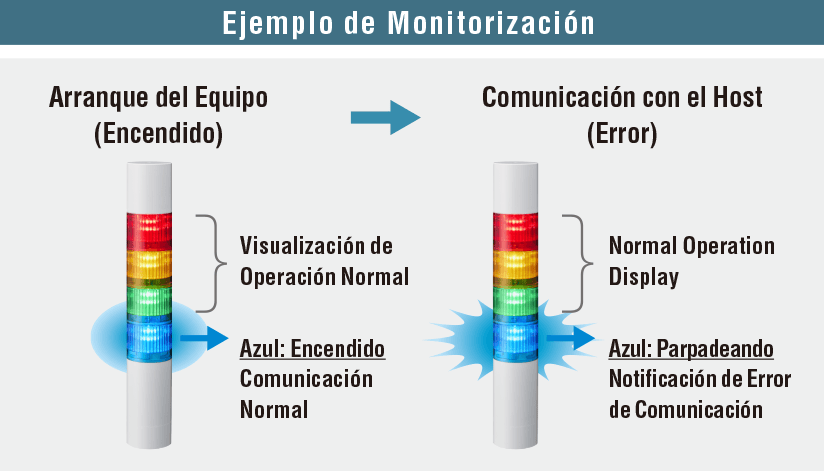

Monitorización de la conexión del dispositivo host
Es posible monitorizar la conexión con el dispositivo host. Cuando se pierde la comunicación con el host, el módulo LED emite una alarma, lo que permite supervisar la señal de vida (heartbeat) de la red.

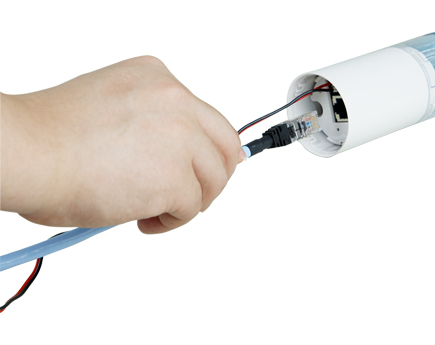

Reducción del trabajo de cableado
Reducción de las horas de trabajo

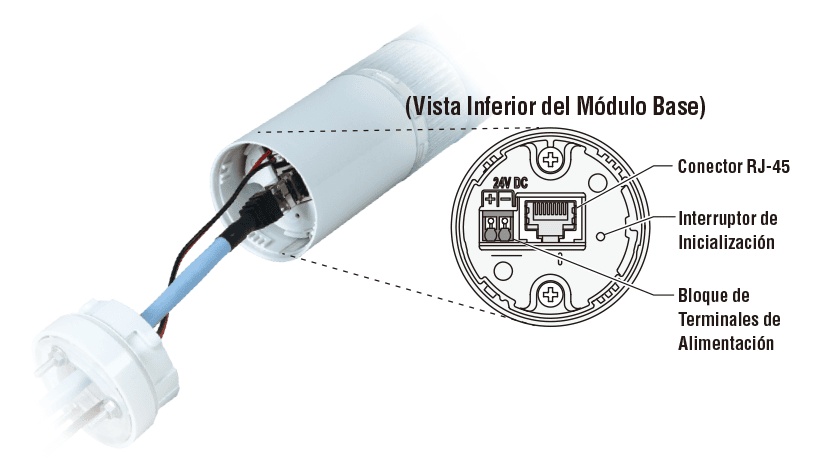

La alimentación se suministra a 24 V DC y el módulo se controla mediante un conector RJ-45 con cable LAN. El trabajo de cableado puede reducirse en comparación con el cableado mediante hilos individuales.

Configuración sencilla

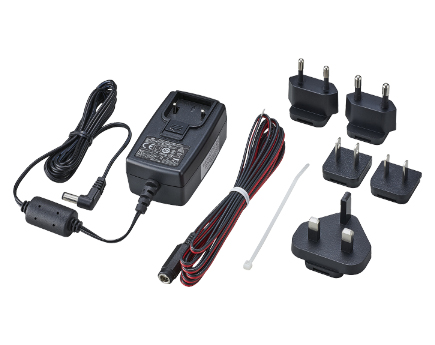

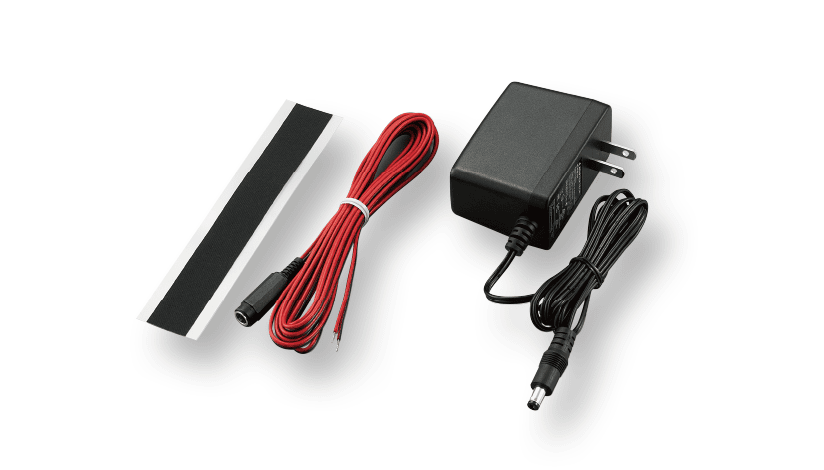

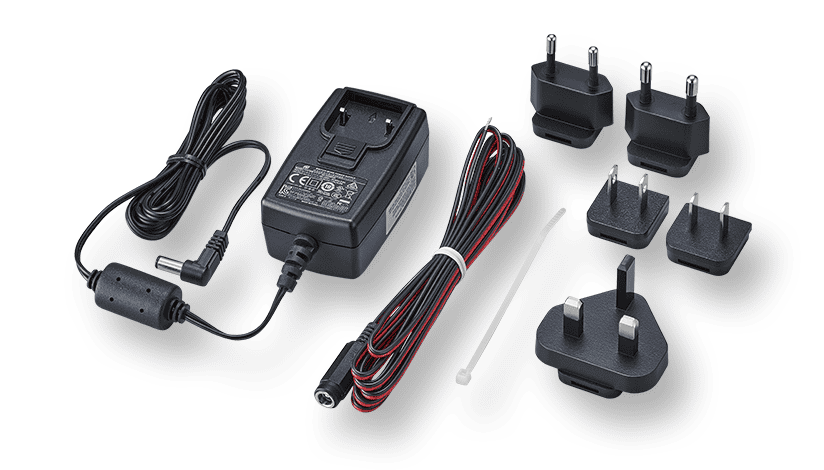

Mediante el ADP-001C opcional, la alimentación puede suministrarse desde una toma de corriente alterna. Aunque no se disponga de una alimentación de 24 V DC, el ADP-001C puede instalarse fácilmente sin realizar obras.

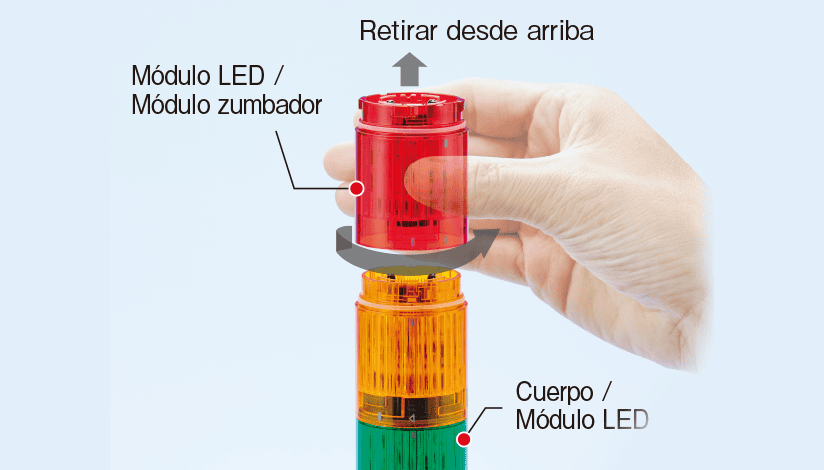

Diseño apilable
Utiliza la misma estructura apilable que otras torres de señal de la serie LR. El orden de los colores y el número de niveles pueden modificarse fácilmente sin herramientas.

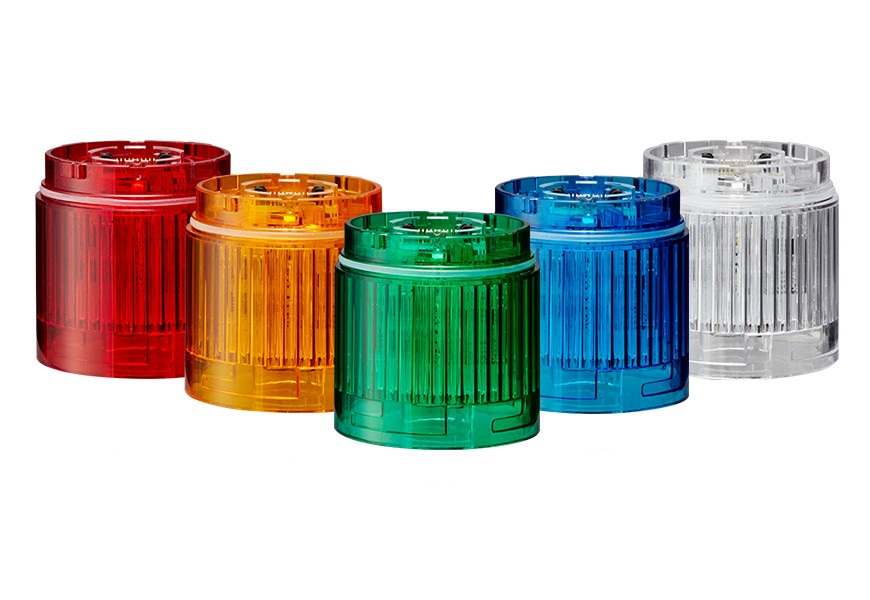

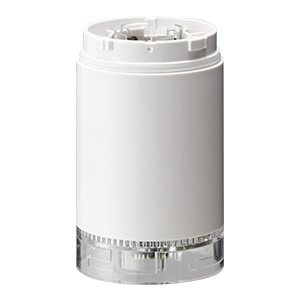

Configuración de módulos LED y módulos zumbadores
Guía de Conexión de EtherNet/IP
- Haga clic aquí para ver la guía de conexión EtherNet/IP para los controladores de la serie NJ/NX de OMRON Corporation.
(Por favor, contacta con OMRON Corporation para consultas sobre este documento)
Muestra
(sonido/audio)
Configuración de la referencia

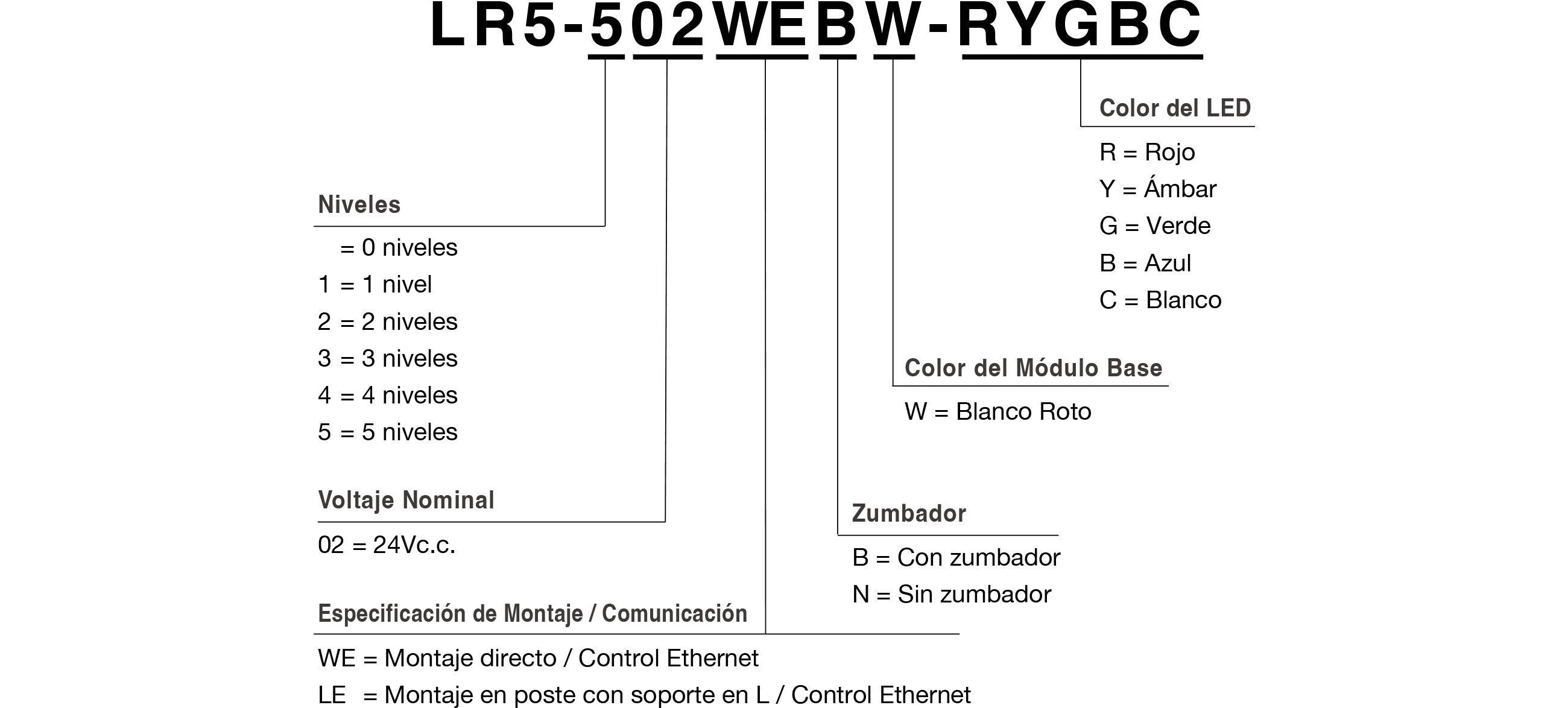

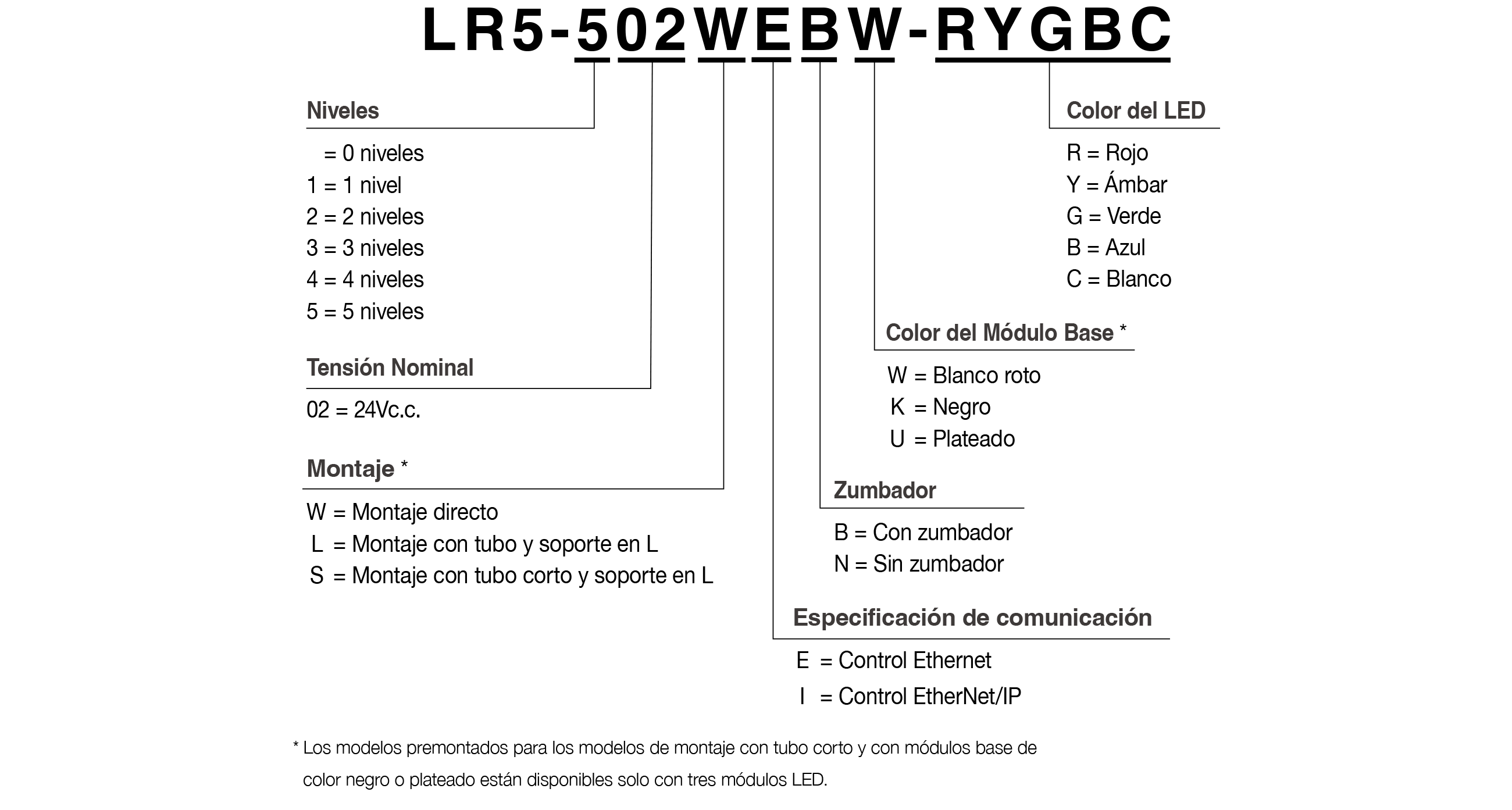

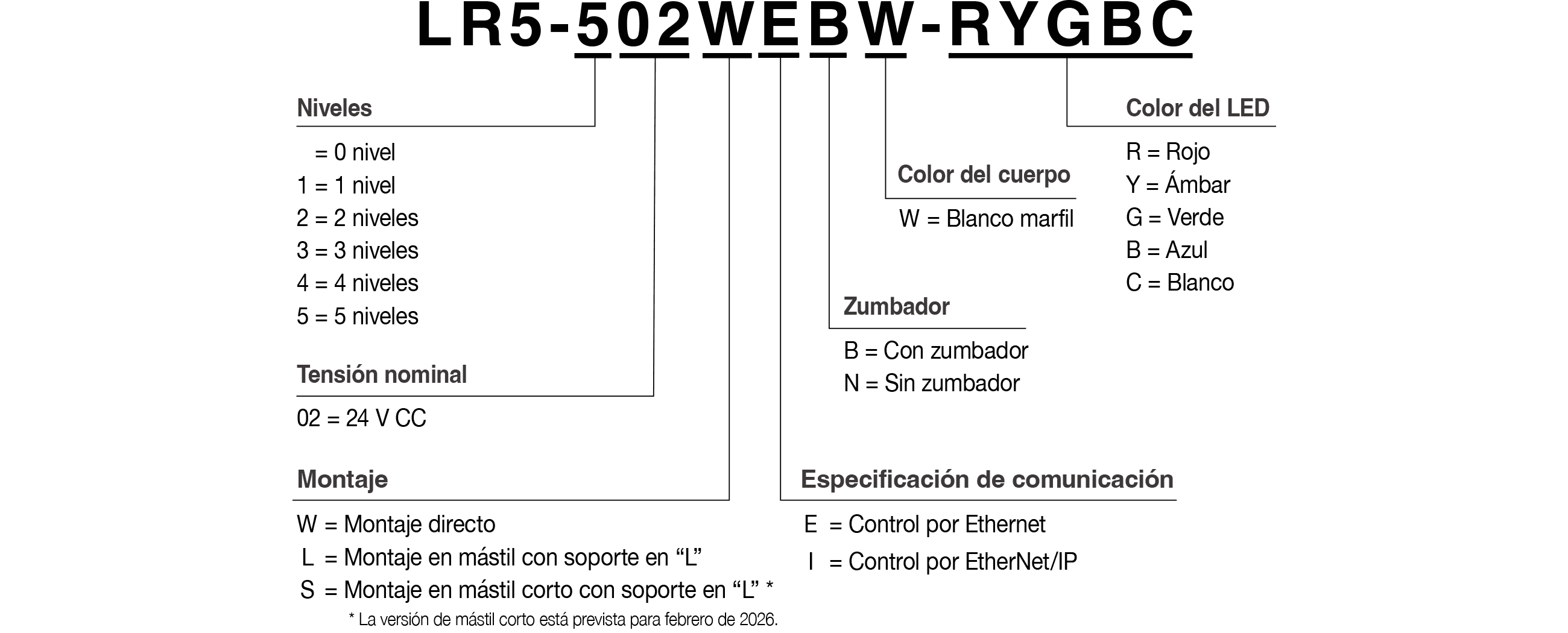

Código de modelo

Lista de productos
• Configuraciones de colores personalizadas disponibles. (Las configuraciones que utilicen módulos LED del mismo color no pueden controlarse por separado)
• Los postes no se venden por separado.
Modelo con Control Ethernet
Montaje directo con tornillos en 3 puntos

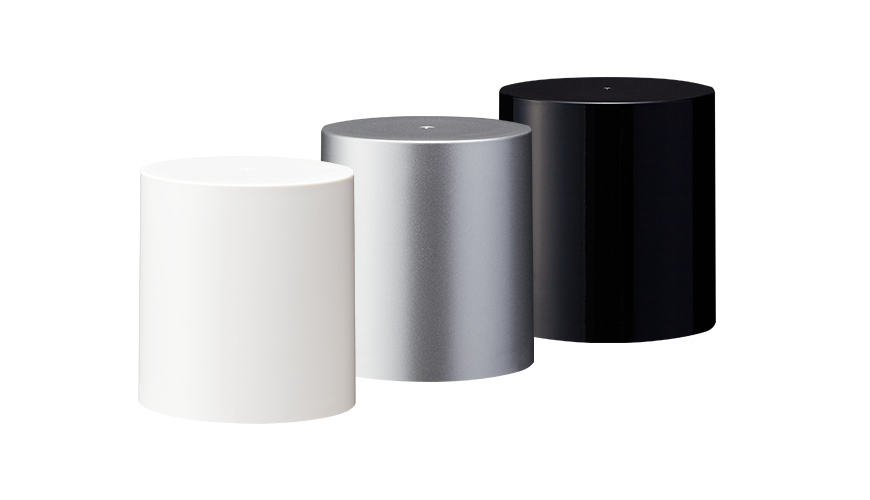

| Modelo | Niveles | Tensión nominal | Montaje | Especificación de comunicación | Zumbador | Compatible con transmisor WD (WDT-5LR-Z2) |
Color del cuerpo | Color de los módulos LED |
|---|---|---|---|---|---|---|---|---|
| LR5-02WENK | 0 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Negro | Solo unidad del cuerpo |
| LR5-02WENU | 0 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Plateado | Solo unidad del cuerpo |

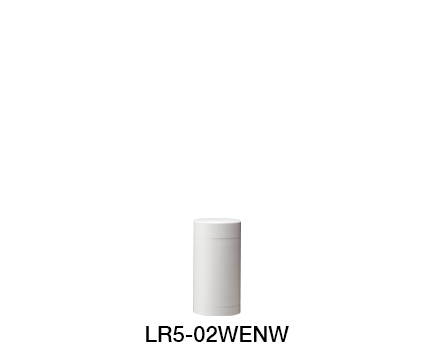

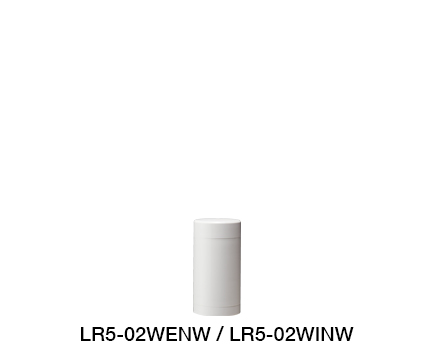

| LR5-02WENW | 0 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Solo unidad del cuerpo |
| LR5-102WENW-R | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo |
| LR5-102WENW-Y | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Ámbar |
| LR5-102WENW-G | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Verde |
| LR5-202WENW-RY | 2 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar |
| LR5-202WENW-RG | 2 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Verde |
| LR5-302WENK-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302WENU-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |

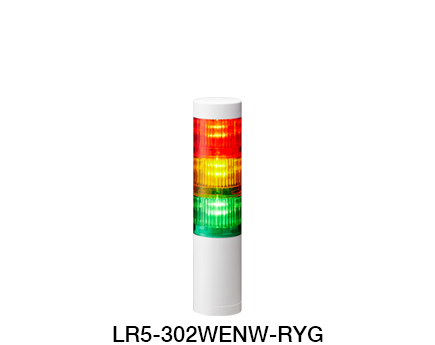

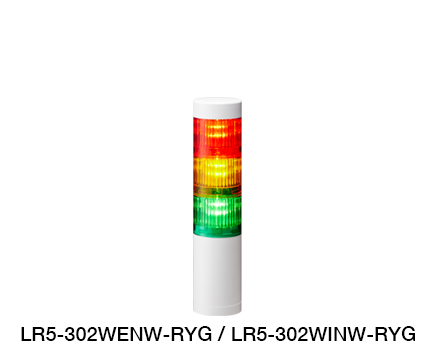

| LR5-302WENW-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
| LR5-402WENW-RYGB | 4 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul |
| LR5-502WENW-RYGBC | 5 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul, Blanco |
| LR5-102WEBW-R | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo |
| LR5-102WEBW-Y | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Con zumbador | Compatible | Blanco roto | Ámbar |
| LR5-102WEBW-G | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Con zumbador | Compatible | Blanco roto | Verde |
| LR5-202WEBW-RY | 2 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar |
| LR5-202WEBW-RG | 2 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Verde |

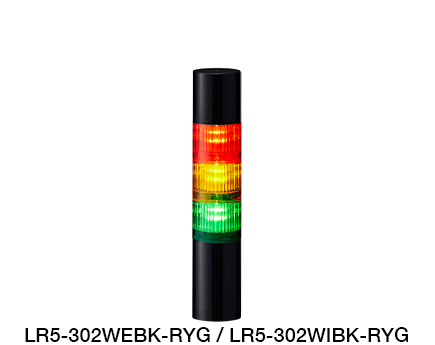

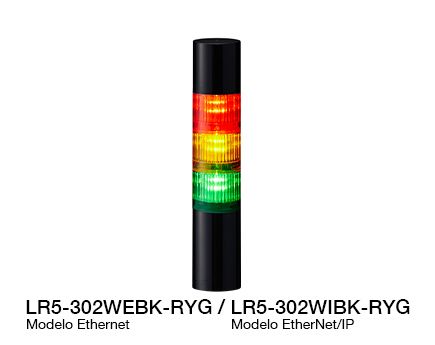

| LR5-302WEBK-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Con zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302WEBU-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Con zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |

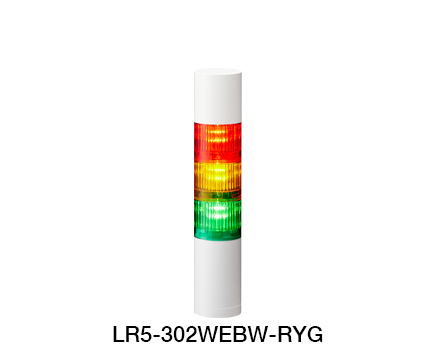

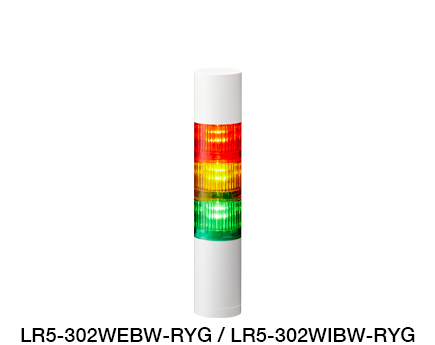

| LR5-302WEBW-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
| LR5-402WEBW-RYGB | 4 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul |
| LR5-502WEBW-RYGBC | 5 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul, Blanco |
Montaje con tubo y soporte en L
| Modelo | Niveles | Tensión nominal | Montaje | Especificación de comunicación | Zumbador | Compatible con transmisor WD (WDT-5LR-Z2) |
Color del cuerpo | Color de los módulos LED |
|---|---|---|---|---|---|---|---|---|
| LR5-02LENK | 0 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Negro | Solo unidad del cuerpo |

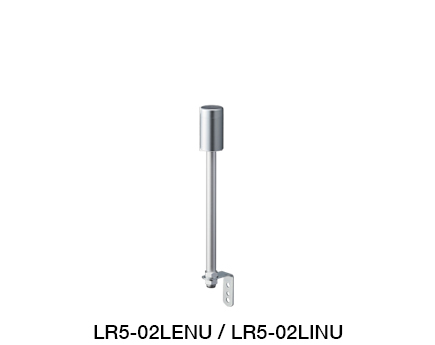

| LR5-02LENU | 0 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Plateado | Solo unidad del cuerpo |

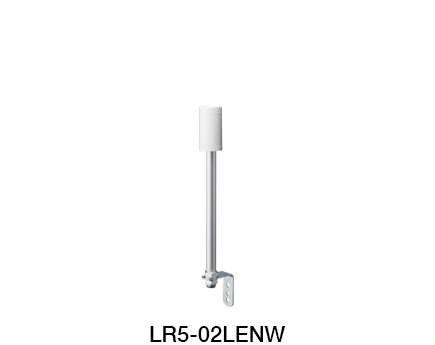

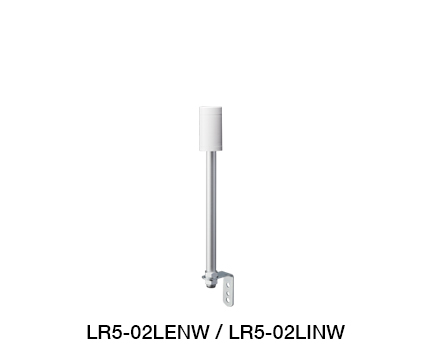

| LR5-02LENW | 0 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Solo unidad del cuerpo |
| LR5-102LENW-R | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo |
| LR5-102LENW-Y | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Ámbar |
| LR5-102LENW-G | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Verde |
| LR5-202LENW-RY | 2 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar |
| LR5-202LENW-RG | 2 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Verde |
| LR5-302LENK-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302LENU-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |
| LR5-302LENW-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |

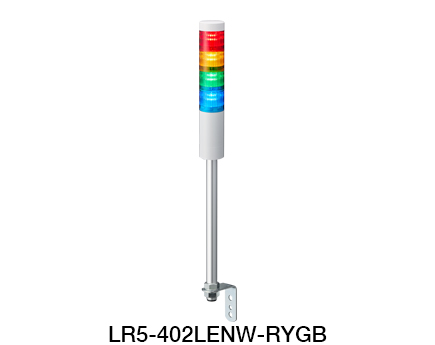

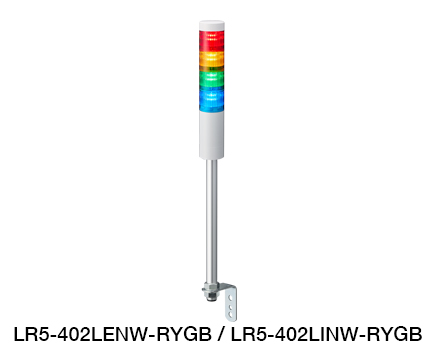

| LR5-402LENW-RYGB | 4 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul |
| LR5-502LENW-RYGBC | 5 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul, Blanco |
| LR5-102LEBW-R | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo |
| LR5-102LEBW-Y | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Con zumbador | Compatible | Blanco roto | Ámbar |
| LR5-102LEBW-G | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Con zumbador | Compatible | Blanco roto | Verde |
| LR5-202LEBW-RY | 2 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar |
| LR5-202LEBW-RG | 2 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Verde |
| LR5-302LEBK-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Con zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302LEBU-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Con zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |

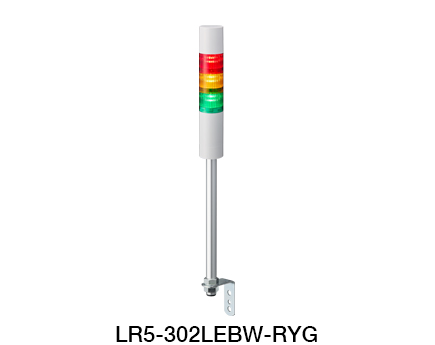

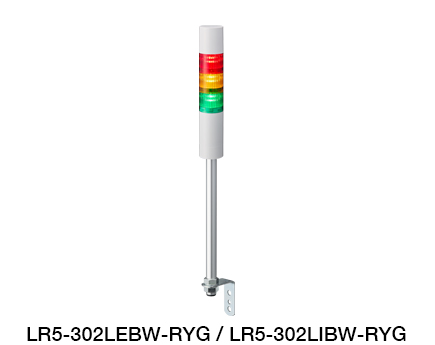

| LR5-302LEBW-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
| LR5-402LEBW-RYGB | 4 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul |
| LR5-502LEBW-RYGBC | 5 | 24Vc.c. | Montaje con tubo y soporte en L | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul, Blanco |
Montaje con tubo corto y soporte en L
| Modelo | Niveles | Tensión nominal | Montaje | Especificación de comunicación | Zumbador | Compatible con transmisor WD (WDT-5LR-Z2) |
Color del cuerpo | Color de los módulos LED |
|---|---|---|---|---|---|---|---|---|
| LR5-02SENK | 0 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Negro | Solo unidad del cuerpo |
| LR5-02SENU | 0 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Plateado | Solo unidad del cuerpo |
| LR5-02SENW | 0 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Solo unidad del cuerpo |
| LR5-302SENK-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302SENU-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |
| LR5-302SENW-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
| LR5-302SEBK-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Con zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302SEBU-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Con zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |
| LR5-302SEBW-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
Modelo con control EtherNet/IP
Montaje directo con tornillos en 3 puntos
| Modelo | Niveles | Tensión nominal | Montaje | Especificación de comunicación | Zumbador | Compatible con transmisor WD (WDT-5LR-Z2) |
Color del cuerpo | Color de los módulos LED |
|---|---|---|---|---|---|---|---|---|
| LR5-02WINK | 0 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Negro | Solo unidad del cuerpo |
| LR5-02WINU | 0 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Plateado | Solo unidad del cuerpo |
| LR5-02WINW | 0 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Solo unidad del cuerpo |
| LR5-102WINW-R | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo |
| LR5-102WINW-Y | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Ámbar |
| LR5-102WINW-G | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Verde |
| LR5-202WINW-RY | 2 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar |
| LR5-202WINW-RG | 2 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo, Verde |
| LR5-302WINK-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302WINU-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |
| LR5-302WINW-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
| LR5-402WINW-RYGB | 4 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul |
| LR5-502WINW-RYGBC | 5 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul, Blanco |
| LR5-102WIBW-R | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo |
| LR5-102WIBW-Y | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Ámbar |
| LR5-102WIBW-G | 1 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Verde |
| LR5-202WIBW-RY | 2 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar |
| LR5-202WIBW-RG | 2 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo, Verde |
| LR5-302WIBK-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Con zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302WIBU-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Con zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |
| LR5-302WIBW-RYG | 3 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
| LR5-402WIBW-RYGB | 4 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Con zumbador | Compatible | Blanco marfil | Rojo, Ámbar, Verde, Azul |
| LR5-502WIBW-RYGBC | 5 | 24Vc.c. | Montaje directo con tornillos en 3 puntos | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul, Blanco |
Montaje con tubo y soporte en L
| Modelo | Niveles | Tensión nominal | Montaje | Especificación de comunicación | Zumbador | Compatible con transmisor WD (WDT-5LR-Z2) |
Color del cuerpo | Color de los módulos LED |
|---|---|---|---|---|---|---|---|---|
| LR5-02LINK | 0 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Negro | Solo unidad del cuerpo |
| LR5-02LINU | 0 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Plateado | Solo unidad del cuerpo |
| LR5-02LINW | 0 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Solo unidad del cuerpo |
| LR5-102LINW-R | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo |
| LR5-102LINW-Y | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Ámbar |
| LR5-102LINW-G | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Verde |
| LR5-202LINW-RY | 2 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar |
| LR5-202LINW-RG | 2 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo, Verde |
| LR5-302LINK-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302LINU-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |
| LR5-302LINW-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
| LR5-402LINW-RYGB | 4 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul |
| LR5-502LINW-RYGBC | 5 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul, Blanco |
| LR5-102LIBW-R | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo |
| LR5-102LIBW-Y | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Ámbar |
| LR5-102LIBW-G | 1 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Verde |
| LR5-202LIBW-RY | 2 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar |
| LR5-202LIBW-RG | 2 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo, Verde |
| LR5-302LIBK-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Con zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302LIBU-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Con zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |
| LR5-302LIBW-RYG | 3 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
| LR5-402LIBW-RYGB | 4 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul |
| LR5-502LIBW-RYGBC | 5 | 24Vc.c. | Montaje con tubo y soporte en L | Control EtherNet/IP | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde, Azul, Blanco |
Montaje con tubo corto y soporte en L
| Modelo | Niveles | Tensión nominal | Montaje | Especificación de comunicación | Zumbador | Compatible con transmisor WD (WDT-5LR-Z2) |
Color del cuerpo | Color de los módulos LED |
|---|---|---|---|---|---|---|---|---|
| LR5-02SINK | 0 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Negro | Solo unidad del cuerpo |
| LR5-02SINU | 0 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Plateado | Solo unidad del cuerpo |
| LR5-02SINW | 0 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Solo unidad del cuerpo |

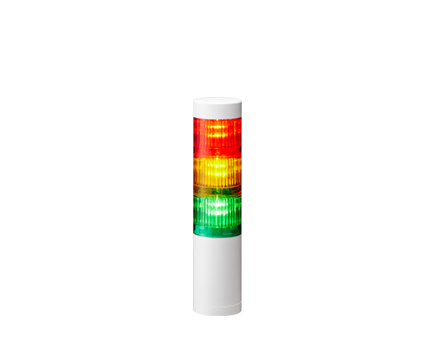

| LR5-302SINK-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302SINU-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |
| LR5-302SINW-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Sin zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
| LR5-302SIBK-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Con zumbador | Compatible | Negro | Rojo, Ámbar, Verde |
| LR5-302SIBU-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Con zumbador | Compatible | Plateado | Rojo, Ámbar, Verde |
| LR5-302SIBW-RYG | 3 | 24Vc.c. | Montaje con tubo corto y soporte en L | Control Ethernet | Con zumbador | Compatible | Blanco roto | Rojo, Ámbar, Verde |
Tabla de compatibilidad de opciones
| Opción | LR5-E-□ | LR5-BW | WDT-5LR-Z2 | SZK-002W | SZW-001W | SZW-002W | SZK-001U | SZ-010 | SZL-001 | ADP-001C |
|---|---|---|---|---|---|---|---|---|---|---|
| Montaje directo | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | - | ✓ |
| Montaje en poste | ✓ | ✓ | ✓ | - | - | - | ✓ | ✓ | ✓ | ✓ |
Historial de revisiones del firmware
[ Modelo Ethernet ]
(LR5-WE / LR5-LE / LR5-SE)
Información sobre el último firmware 《Versión 1.01》
【Cambios en la versión 1.01】
●Función de adquisición de estado
- En la adquisición de estado a través de comandos HTTP, se ha corregido un problema por el cual un analizador JSON no podía interpretar correctamente las respuestas en formato JSON.
●Pantalla de configuración Web
- Se ha añadido un límite al número de intentos de contraseña en la pantalla de inicio de sesión.
Si se introduce una contraseña incorrecta 10 veces consecutivas, el inicio de sesión se deshabilitará hasta que se reinicie el equipo o hayan transcurrido 10 minutos. - Se han modificado las restricciones para las contraseñas que se pueden configurar en la pantalla de configuración de autenticación de usuario.
La longitud de la contraseña se ha cambiado a un mínimo de 8 caracteres y un máximo de 64 caracteres, y los caracteres permitidos se han cambiado a caracteres alfanuméricos de medio ancho / espacios de medio ancho / símbolos.
Dado que las restricciones anteriores se aplican al establecer una nueva contraseña, la contraseña actualmente en uso se puede seguir utilizando tal cual.
Sin embargo, si actualmente utiliza una contraseña que no cumple con las restricciones anteriores, considere cambiarla para mejorar la seguridad.
Historial de versiones
【Versión 1.00】
- Este producto se ha lanzado con la versión de firmware 1.00 y no existe un historial de actualizaciones anterior.
Historial de revisiones del firmware
[ Modelo EtherNet/IP ]
(LR5-WI / LR5-LI / LR5-SI)
Información del firmware más reciente (versión 1.0)
Este producto utiliza actualmente la versión de firmware 1.0. No hay historial de actualizaciones anteriores.
GitHub
(Código Fuente de Ejemplo)
Catálogo
>>Catálogo
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
-
2D_CAD[dxf]
-
LR5-02W(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje-directo_Sin-zumbador)
-
LR5-_02W(E/I)N(1-5niveles_Montaje-directo_Sin-zumbador)
-
LR5-_02W(E/I)B(1-5niveles_Montaje-directo_Con-zumbador)
-
LR5-_02L(E/I)N(0-5niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-_02L(E/I)B(1-5niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-02S(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje-con-tubo-corto_Sin-zumbador)
-
LR5-302S(E/I)N(3niveles_Montaje-con-tubo-corto_Sin-zumbador)
-
LR5-302S(E/I)B(3niveles_Montaje-con-tubo-corto_Con-zumbador)
-
-
3D_CAD[IGS]
-
LR5-02W(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje-directo_Sin-zumbador)
-
LR5-102W(E/I)NW(1nivel_Montaje-directo_Sin-zumbador)
-
LR5-202W(E/I)NW(2niveles_Montaje-directo_Sin-zumbador)
-
LR5-302W(E/I)N(3niveles_Montaje-directo_Sin-zumbador)
-
LR5-402W(E/I)NW(4niveles_Montaje-directo_Sin-zumbador)
-
LR5-502W(E/I)NW(5niveles_Montaje-directo_Sin-zumbador)
-
LR5-102W(E/I)BW(1nivel_Montaje-directo_Con-zumbador)
-
LR5-202W(E/I)BW(2niveles_Montaje-directo_Con-zumbador)
-
LR5-302W(E/I)B(3niveles_Montaje-directo_Con-zumbador)
-
LR5-402W(E/I)BW(4niveles_Montaje-directo_Con-zumbador)
-
LR5-502W(E/I)BW(5niveles_Montaje-directo_Con-zumbador)
-
LR5-02L(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje-con-tubo_Sin-zumbador)
-
LR5-102L(E/I)NW(1nivel_Montaje-con-tubo_Sin-zumbador)
-
LR5-202L(E/I)NW(2niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-302L(E/I)N(3niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-402L(E/I)NW(4niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-502L(E/I)NW(5niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-102L(E/I)BW(1nivel_Montaje-con-tubo_Con-zumbador)
-
LR5-202L(E/I)BW(2niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-302L(E/I)B(3niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-402L(E/I)BW(4niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-502L(E/I)BW(5niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-02S(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje con tubo corto_Sin-zumbador)
-
LR5-302S(E/I)N(3niveles_Montaje con tubo corto_Sin-zumbador)
-
LR5-302S(E/I)B(3niveles_Montaje con tubo corto_Con-zumbador)
-
-
3D_CAD[STEP]
-
LR5-02W(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje-directo_Sin-zumbador)
-
LR5-102W(E/I)NW(1nivel_Montaje-directo_Sin-zumbador)
-
LR5-202W(E/I)NW(2niveles_Montaje-directo_Sin-zumbador)
-
LR5-302W(E/I)N(3niveles_Montaje-directo_Sin-zumbador)
-
LR5-402W(E/I)NW(4niveles_Montaje-directo_Sin-zumbador)
-
LR5-502W(E/I)NW(5niveles_Montaje-directo_Sin-zumbador)
-
LR5-102W(E/I)BW(1nivel_Montaje-directo_Con-zumbador)
-
LR5-202W(E/I)BW(2niveles_Montaje-directo_Con-zumbador)
-
LR5-302W(E/I)B(3niveles_Montaje-directo_Con-zumbador)
-
LR5-402W(E/I)BW(4niveles_Montaje-directo_Con-zumbador)
-
LR5-502W(E/I)BW(5niveles_Montaje-directo_Con-zumbador)
-
LR5-02L(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje-con-tubo_Sin-zumbador)
-
LR5-102L(E/I)NW(1nivel_Montaje-con-tubo_Sin-zumbador)
-
LR5-202L(E/I)NW(2niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-302L(E/I)N(3niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-402L(E/I)NW(4niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-502L(E/I)NW(5niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-102L(E/I)BW(1nivel_Montaje-con-tubo_Con-zumbador)
-
LR5-202L(E/I)BW(2niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-302L(E/I)B(3niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-402L(E/I)BW(4niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-502L(E/I)BW(5niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-02S(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje con tubo corto_Sin-zumbador)
-
LR5-302S(E/I)N(3niveles_Montaje con tubo corto_Sin-zumbador)
-
LR5-302S(E/I)B(3niveles_Montaje con tubo corto_Con-zumbador)
-
-
3D_CAD[x_t]
-
LR5-02W(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje-directo_Sin-zumbador)
-
LR5-102W(E/I)NW(1nivel_Montaje-directo_Sin-zumbador)
-
LR5-202W(E/I)NW(2niveles_Montaje-directo_Sin-zumbador)
-
LR5-302W(E/I)N(3niveles_Montaje-directo_Sin-zumbador)
-
LR5-402W(E/I)NW(4niveles_Montaje-directo_Sin-zumbador)
-
LR5-502W(E/I)NW(5niveles_Montaje-directo_Sin-zumbador)
-
LR5-102W(E/I)BW(1nivel_Montaje-directo_Con-zumbador)
-
LR5-202W(E/I)BW(2niveles_Montaje-directo_Con-zumbador)
-
LR5-302W(E/I)B(3niveles_Montaje-directo_Con-zumbador)
-
R5-402W(E/I)BW(4niveles_Montaje-directo_Con-zumbador)
-
LR5-502W(E/I)BW(5niveles_Montaje-directo_Con-zumbador)
-
LR5-02L(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje-con-tubo_Sin-zumbador)
-
LR5-102L(E/I)NW(1nivel_Montaje-con-tubo_Sin-zumbador)
-
LR5-202L(E/I)NW(2niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-302L(E/I)N(3niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-402L(E/I)NW(4niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-502L(E/I)NW(5niveles_Montaje-con-tubo_Sin-zumbador)
-
LR5-102L(E/I)BW(1nivel_Montaje-con-tubo_Con-zumbador)
-
LR5-202L(E/I)BW(2niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-302L(E/I)B(3niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-402L(E/I)BW(4niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-502L(E/I)BW(5niveles_Montaje-con-tubo_Con-zumbador)
-
LR5-02S(E/I)N(Solo-Unidad-del-Módulo-Base_Montaje con tubo corto_Sin-zumbador)
-
LR5-302S(E/I)N(3niveles_Montaje con tubo corto_Sin-zumbador)
-
LR5-302S(E/I)B(3niveles_Montaje con tubo corto_Con-zumbador)
-
Especificaciones del producto
Piezas de repuesto
LR5-LAN
LR5-LAN
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|

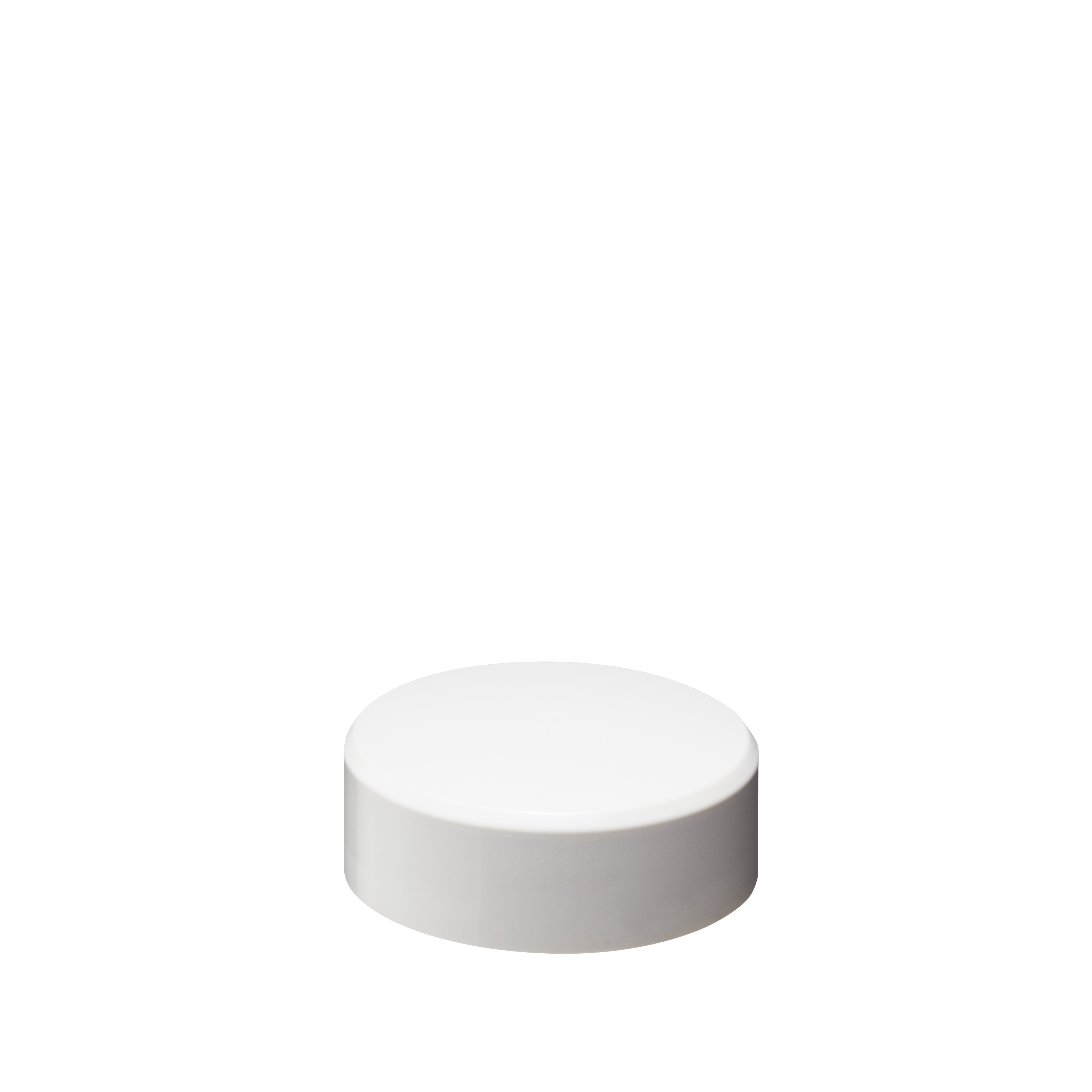

B32310071-7F1 | 1 | ||||
|
GA0010918-F1 | 2-7: Depends on the number of tiers. | ||||
|
B25310067-5F1 | 1-5: Depends on the number of tiers. |
TÉRMINOS Y CONDICIONES PARA LA DESCARGA DE DATOS
1. Propiedad de los derechos
Los derechos de autor y otros derechos de propiedad intelectual sobre los datos descargables desde este sitio pertenecen a la Corporación PATLITE (“PATLITE”) o a los titulares de derechos de quienes PATLITE ha obtenido las licencias necesarias para su uso.
2. Uso de los datos
El usuario de este sitio, que también es un miembro registrado de PATLITE Web Member (“Usuario”), puede utilizar los datos descargados de este sitio (“Datos Descargados”) de forma gratuita y no exclusiva, solo de acuerdo con estos Términos y Condiciones para la Descarga de Datos (“Términos”).
3. Propósito
Los datos divulgados en este sitio (“Datos Divulgados”) y los Datos Descargados solo pueden ser utilizados para los siguientes propósitos:
- Mensajes, melodías, sonidos de alarma y otros datos de audio (“Datos de Audio”) o datos de software (“Datos de Software”). Los usuarios de productos PATLITE pueden transferir Datos de Audio y/o Datos de Software a los productos PATLITE y ejecutar dichos datos solo en productos PATLITE.
- Datos CAD de PATLITE (“Datos CAD”) o datos de especificación de productos de PATLITE (“Datos de Especificación de Productos”). Los usuarios de productos PATLITE pueden consultar dichos datos como punto de referencia para reparar o renovar productos PATLITE. Los datos también pueden ser utilizados por compradores potenciales de productos PATLITE para su evaluación.
4. Actos prohibidos
- Los Datos Descargados no pueden, entre otras cosas, ser reproducidos, modificados, alterados, descompuestos, divulgados, replicados en otros lugares, cedidos o prestados en su totalidad o en parte.
- Los Datos de Audio no pueden ser utilizados para ningún propósito que no sea el estipulado en el Artículo 3; los Datos de Audio no deben ser utilizados con productos que no sean de PATLITE.
- Los Datos de Software no pueden ser utilizados para ningún propósito que no sea el estipulado en el Artículo 3; los Datos de Software no deben ser utilizados con productos que no sean de PATLITE.
5. Notas sobre los Datos Divulgados y los Datos Descargados
Por favor, tenga en cuenta lo siguiente antes de utilizar los Datos Divulgados y/o los Datos Descargados,
- No todos los modelos lanzados por PATLITE en el pasado están divulgados como Datos Divulgados en el sitio.
- Algunos productos incluidos en los Datos Divulgados pueden haber sido descontinuados o ya no estar disponibles para la venta.
- Los Datos Divulgados consisten en datos originalmente disponibles en el momento del lanzamiento de los productos correspondientes.
- PATLITE se reserva el derecho de determinar el tipo y contenido de los Datos Divulgados y el período de disponibilidad.
- Los Datos de Software no son compatibles con todos los dispositivos informáticos. Algunos dispositivos pueden no importar los Datos de Software en parte o en su totalidad.
- Los Datos CAD no garantizan las especificaciones y/o el rendimiento de los productos correspondientes.
- PATLITE no garantiza la consistencia de los valores extraídos de los dibujos contenidos en los Datos CAD con los productos reales.
- Los Datos CAD se proporcionan como un formato de archivo intermedio para el intercambio de datos CAD y no son compatibles con todas las aplicaciones. Algunas aplicaciones CAD pueden no importar datos en parte o en su totalidad.
- En caso de que el Usuario planee exportar, transportar fuera de Japón o proporcionar a un no residente los Datos Descargados, directa o indirectamente, el Usuario debe cumplir con la Ley de Control de Cambio y Comercio Exterior de Japón, el Reglamento de Administración de Exportaciones de EE.UU. y cualquier otra ley o norma aplicable, y debe realizar todos los trámites necesarios.
6. Descarga de datos CAD
- PATLITE no garantiza la consistencia de los valores extraídos de los dibujos contenidos en dichos datos con los productos reales. Para especificaciones y dimensiones de un producto, consulte las especificaciones del producto.
- Los datos 2D se proporcionan en formato DXF (Ver.R12/L12).
- Los datos 3D se proporcionan en uno de los tres formatos descritos a continuación:
A. Formato IGES;
B. Formato STEP; o
C. Formato PARASOLID.
7. Descarga de Datos de Especificación de Productos
Las Precauciones de Seguridad para el uso de productos PATLITE están incluidas en los Datos de Especificación de Productos o se describen en un folleto impreso separado contenido en la caja o cartón del producto. Los Datos de Especificación de Productos disponibles en este sitio, sin embargo, solo contienen los datos de especificación del producto, y la información impresa en dicho folleto separado no está disponible en este sitio. Las "Precauciones de Seguridad" contenidas en los Datos de Especificación de Productos están sujetas a cambios para reflejar los cambios en los requisitos legales, pero las Precauciones de Seguridad contenidas en los Datos de Especificación de Productos son las emitidas de conformidad con los requisitos legales que prevalecían en el momento del lanzamiento inicial del producto y pueden no ser las más actuales. Las consultas sobre "Precauciones de Seguridad" deben dirigirse al servicio de atención al cliente de PATLITE.
8. Terminación o cambio del servicio de descarga
Los servicios disponibles en este sitio están sujetos a retiro, y el contenido y las condiciones de dichos servicios están sujetos a cambio sin previo aviso. Además, PATLITE se reserva el derecho de revisar los Términos sin previo aviso. Los Términos revisados, en su caso, entrarán en vigor y se aplicarán a todo uso de los servicios de descarga inmediatamente después del anuncio de dichos Términos revisados en este sitio.
9. Terminación del acuerdo de utilización
PATLITE puede dar por terminado el acuerdo de utilización disponible bajo los Términos con el Usuario, en el caso de que PATLITE encuentre que el Usuario ha violado alguna disposición de los Términos al utilizar el servicio ofrecido en este sitio, o haya cometido algún acto que constituya una violación del orden público/moral o de otras leyes, o haya difamado a PATLITE o haya cometido algún acto que pueda causar daño a PATLITE en relación con el uso de los servicios disponibles en este sitio. En tal caso, el Usuario deberá dejar de utilizar inmediatamente todos los Datos Descargados. Esta disposición también se aplica en el caso de que el Usuario pierda su condición de miembro de PATLITE Web.
10. Limitación de responsabilidad
PATLITE no será responsable ante los Usuarios por ningún daño directo o indirecto resultante del uso o la pérdida del uso de los servicios disponibles en este sitio (incluyendo, entre otros, los daños causados por datos dañados, operación suspendida y pérdida de información comercial), incluso en circunstancias en las que se conozca de antemano la probabilidad de daños o reclamaciones de terceros por compensación.
