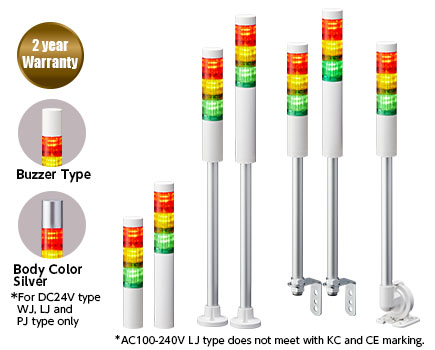

Luces de Torre de Señalización LED Φ40mm
Serie LR4
Descubre la serie LR4 Φ40mm de torres de señal LED, con LEDs ultrabrillantes, diseño modular y opciones diversas para abordar las aplicaciones más exigentes.
- Control de E/S
- Balizas de Señalización
- Φ40
- Continuo
- Parpadeo
- Alarmas
- 85dB
- Bajo Techo (vertical)
- IP65 (vertical)
- IP54 (vertical) (L) (poste + soporte L) tipo)
- Rojo
- Ámbar
- Verde
- Azul
- Blanco

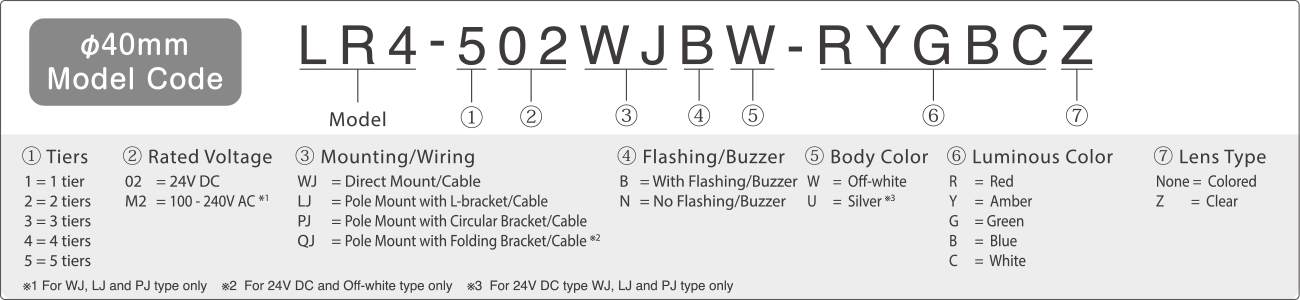

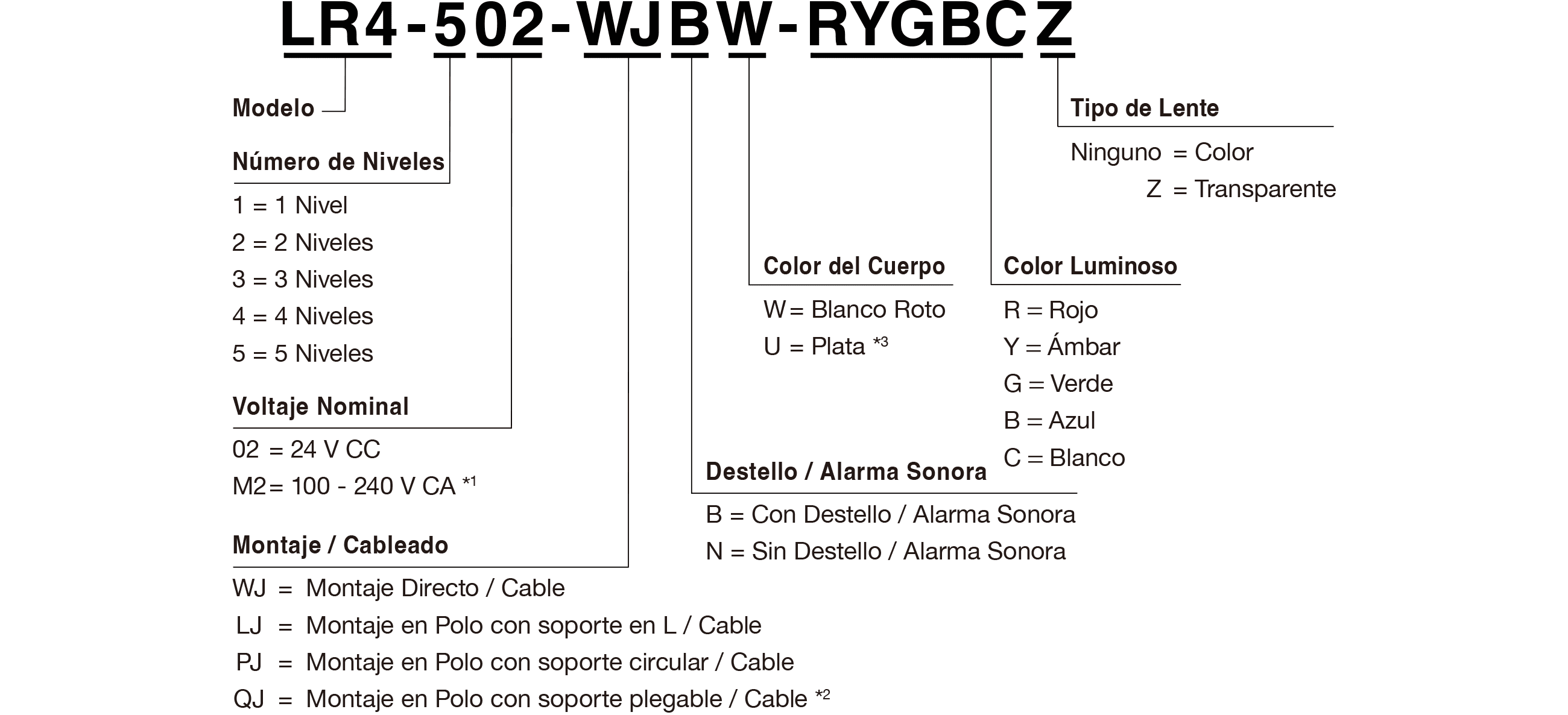

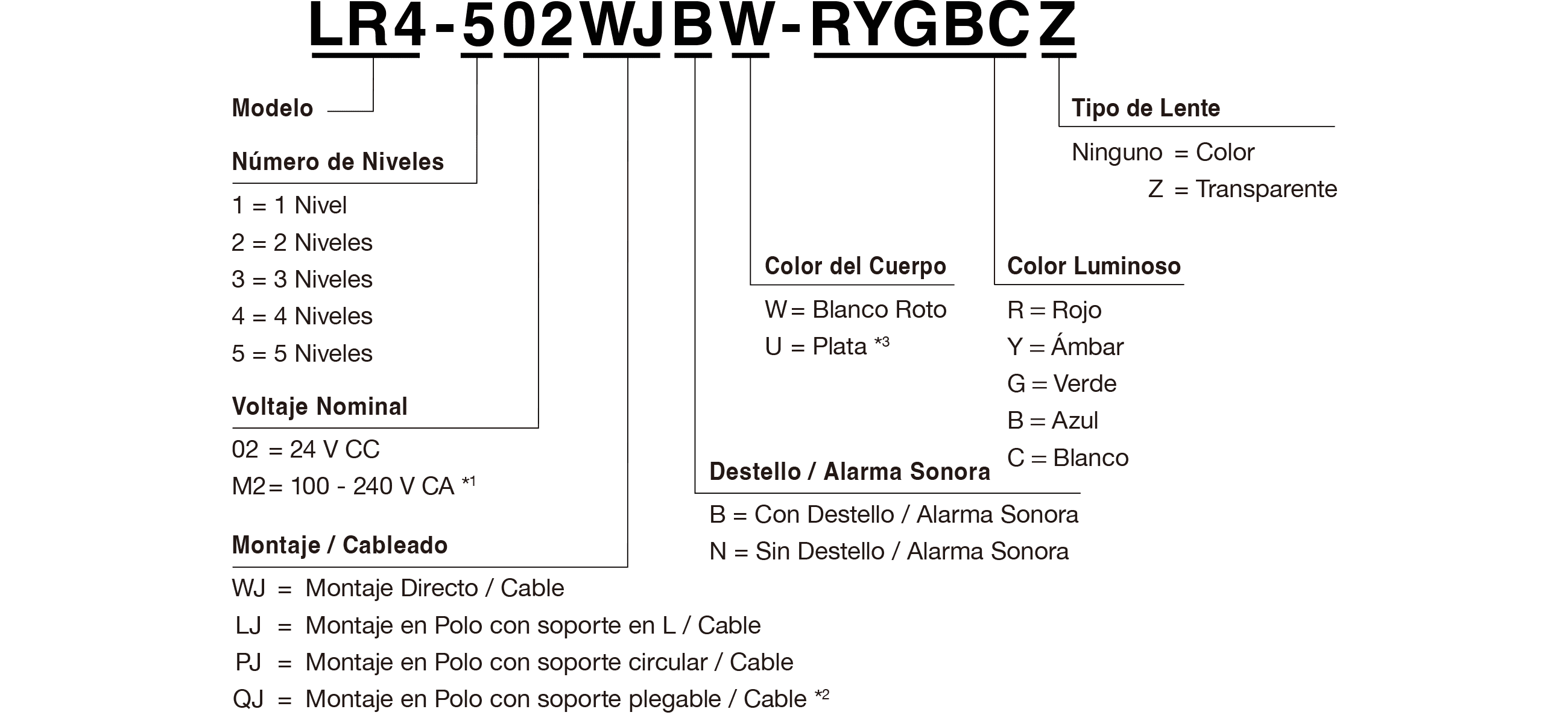

Características del producto
- Lente rediseñada y construcción de módulo mejorada que proporciona una luz brillante y uniforme para visibilidad desde mayores distancias.
- Módulo de sonido completamente cerrado y rediseñado, que mantiene una protección sustancial contra agua y polvo mientras produce un sonido fuerte y omnidireccional. (LR5 12V DC: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB a 1m)
- Diseño modular "Twist and Lock" para personalizar y configurar fácilmente unidades LED y módulos de sonido en el campo.
- Un factor de forma elegante y suave y una construcción de cuerpo robusto para un rendimiento en entornos hostiles, con una clasificación de protección IP65.

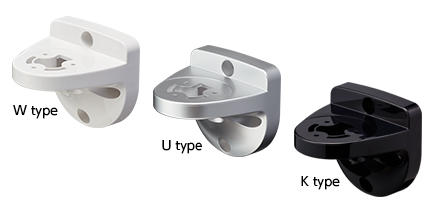

- Cuatro opciones de montaje: Directo, poste con soporte en L, poste con soporte circular y poste con soporte plegable (solo en blanco roto).
- Disponible en 24V DC y 100-240V AC (solo en blanco roto).
- Disponible en cuerpos de color blanco roto y plateado.
- Disponible con lente transparente (pedido especial).
Especificaciones
| Temperatura ambiente de funcionamiento | -20℃ - +50℃ |
| Rango de humedad de funcionamiento | 90% HR o menos, sin condensación |
| Rango de temperatura de almacenamiento | -30℃ - +60℃ |
| Rango de humedad de almacenamiento | 90% HR o menos, sin condensación |
| Ubicación de montaje | Uso en interiores |
| Dirección de montaje | Posición vertical |
| Clasificación de protección*1 | IP65(IEC 60529) / TIPO NEMA 4X, 13 |
| Condiciones ambientales | Posición vertical |
| Resistencia de aislamiento | Más de 1MΩ a 500V DC entre el cable de ENTRADA de alimentación y el chasis |
| Resistencia de tensión | 500V AC durante 1 minuto entre terminales y chasis sin romper el aislamiento (M2: 1500V AC durante 1 min.) |
| Frecuencia de destellos | 60 ±2 destellos / min. |
| Nivel de sonido | LR4 Tip. 85dB |
| Reducción de sonido*2 | Reducción aproximada de -10dB |
| Condiciones ambientales | Sonido del zumbador No.4 (Barrido) desde todas las direcciones a 1m de distancia |
| Sonido del zumbador | 4 patrones*2 No.1 Beep intermitente rápido / 3378Hz No.2 Sonido de beep continuo / 3378Hz No.3 Hi-Lo rápido / 2016Hz&3012Hz No.4 Sonido de barrido / 1000Hz-4032Hz |
| SALIDA de transistor | NPN / PNP (100V - 240V AC es solo NPN) |
| Normas de conformidad | ●UL 508, CSA-C22.2 No.14 ●FCC Parte 15 Subparte B Clase A ●Directiva RoHS (EN IEC 63000) ●Directiva EMC (EN 61000-6-4, EN 61000-6-2) ●KC (KN 61000-6-4, KN 61000-6-2)*3 ●Directiva de baja tensión (IEC/EN 60947-5-1, EN62471)*4 |
*1: El tipo LJ es IP54
*2: Dependiente de la configuración del interruptor DIP
*3: Excepto KT, modelo de ensamblaje WT y tipo LJ M2
*4: Solo tipo M2 (Excepto tipo LJ)
Especificaciones de la unidad LED
| Color | Rojo | Ámbar | Verde | Azul | Blanco | |
|---|---|---|---|---|---|---|
| Corriente del cable de señal (por unidad) / Consumo de energía nominal (por unidad) |
Tip. | 40mA / 1W | ||||
| Max. | 45mA / 1.3W | |||||
Especificaciones de la unidad de zumbador
| Corriente del cable de señal (unidad de zumbador) / Consumo de energía nominal (unidad de zumbador) |
Tip. | 40mA / 1W |
| Max. | 250mA / 1.3W |
Muestra (sonido/audio)
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Complete Operation Manual (En) Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D CAD AC_Assembly (zip)Especificaciones del producto
Piezas de repuesto
LR4
LR4
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310070-7F1 | 1 | ||||
|

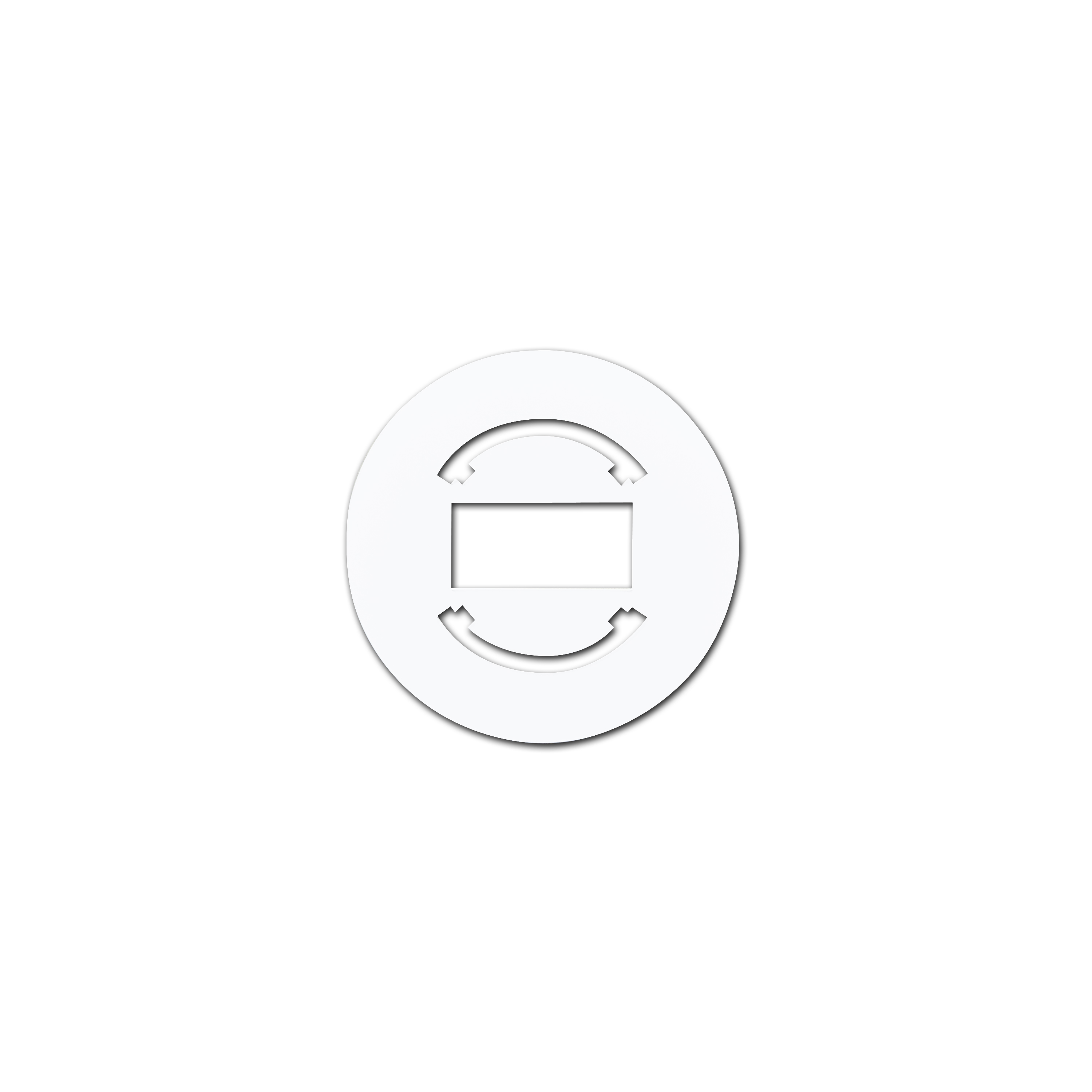

B25310067-4F1 | 1-5: Depends on the number of tiers. | ||||
|

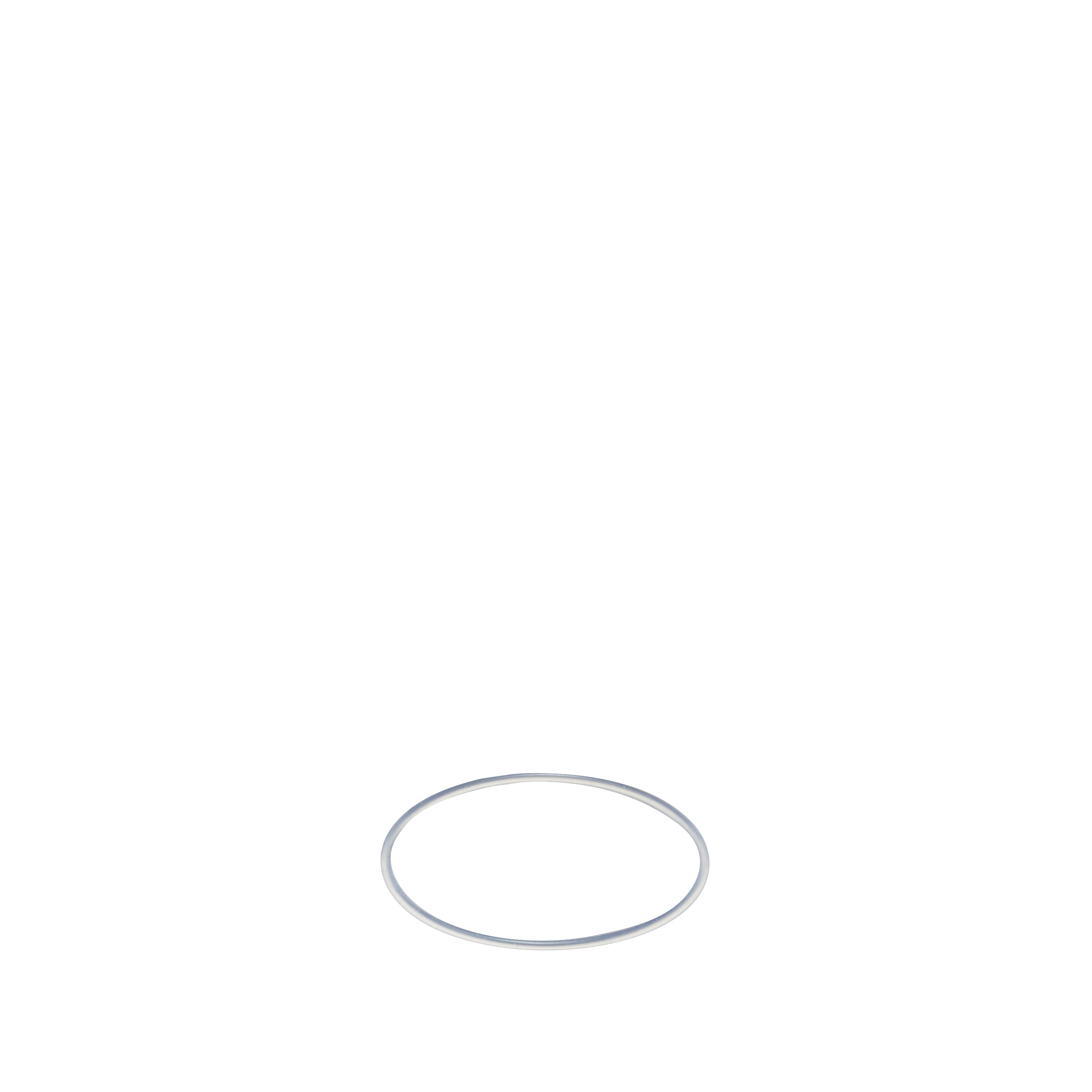

B25110065-F1 | 2-7: Depends on the number of tiers. | ||||
|
B22210159-7F1 | 1 | ||||
|
B25110047-F1 | LJ type ： 1 PJ/QJ type ： 2 | ||||
|

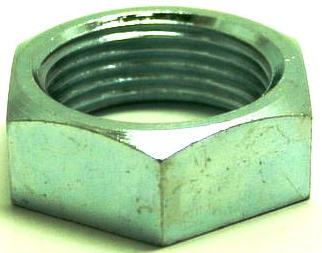

S33533110-222F1 | 2 | ||||
|

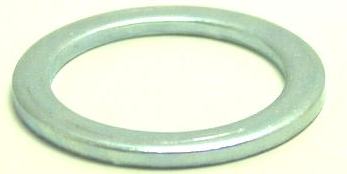

S33642010-222F1 | 2 |
