Balizas de señalización LED de 60mm
LR6

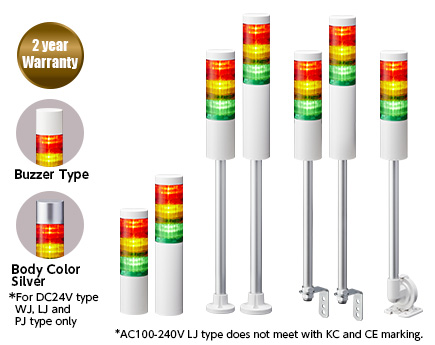

Columna de señalización LED de 60mm Serie LR6 de PATLITE: luces LED brillantes, diseño modular, superficie lisa y opciones para aplicaciones exigentes.
- "Control de E/S
- Balizas de Señalización
- Φ60
- Continuo
- Parpadeo
- Alarmas
- 88dB
- Bajo Techo (vertical)
- IP65 (vertical)
- IP54 (vertical) (L) (poste + soporte L) tipo)
- Rojo
- Ámbar
- Verde
- Azul
- Blanco
Características del producto
- Lente rediseñada y construcción mejorada del módulo que proporciona una luz brillante y uniforme para mayor visibilidad desde distancias más largas.
- Módulo de sonido completamente cerrado y reingenierizado, que ofrece una protección sustancial contra el agua y el polvo, además de emitir un sonido fuerte y omnidireccional. (LR5 12V DC: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB a 1m)
- Un diseño modular de "girar y bloquear" para una fácil personalización y configuración en campo de las unidades LED y módulos de sonido.
- Un diseño elegante y suave con una construcción robusta diseñada para entornos hostiles, con una clasificación de protección IP65.
- Módulo LED Multicolor disponible (7 colores en uno: rojo, ámbar, verde, azul, azul claro, morado y blanco). Número de pieza: LR6-E-MZ.
- Cuatro opciones de montaje: Directo, poste con soporte en L, poste con soporte circular, y poste con soporte plegable (solo en color blanco).
- Disponible con conector M12, opción de montaje a través de agujero de 30mm o NPT de ½” (tipo LR6-WC).
- Disponible en 24V DC y 100-240V AC (solo en color blanco).
- Disponible en cuerpos de color blanco y plateado.
- Disponible con lente transparente (pedido especial).
Especificaciones
| Temperatura Ambiente de Operación | -20℃ - +50℃ |
|---|---|
| Rango de Humedad de Operación | 90% HR o menos, sin condensación |
| Rango de Temperatura de Almacenamiento | -30℃ - +60℃ |
| Rango de Humedad de Almacenamiento | 90% HR o menos, sin condensación |
| Ubicación de Montaje | Uso en interiores |
| Dirección de Montaje | Posición vertical |
| Clasificación de Protección*1 | IP65(IEC 60529) / TIPO NEMA 4X, 13 |
| Condiciones Ambientales | Posición vertical |
| Resistencia de Aislamiento | Más de 1MΩ a 500V DC entre el cable de entrada de energía y el chasis |
| Voltaje de Resistencia | 500V AC por 1 minuto entre terminales y chasis sin romper el aislamiento (M2: 1500V AC por 1 min.) |
| Frecuencia de Flash | 60 ±2 Flashes / min. |
| Nivel de Sonido | LR6 Tip. 88dB |
| Reducción de Sonido*2 | Reducción aprox. de -10dB |
| Condiciones Ambientales | Sonido del Buzzer No.4 (barrido) desde todas las direcciones a 1m de distancia |
| Sonido del Buzzer | 4 patrones*2 No.1 Pitido rápido intermitente / 3378Hz No.2 Sonido de pitido continuo / 3378Hz No.3 Pitido rápido Hi-Lo / 2016Hz&3012Hz No.4 Sonido de barrido / 1000Hz-4032Hz |
| Salida de Transistor | NPN / PNP (100-240V AC es solo NPN) |
| Normas de Conformidad | ●UL 508, CSA-C22.2 No.14 ●FCC Parte 15 Subparte B Clase A ●Directiva RoHS (EN IEC 63000) ●Directiva EMC (EN 61000-6-4, EN 61000-6-2) ●KC (KN 61000-6-4, KN 61000-6-2)*3 ●Directiva de Baja Tensión (IEC/EN 60947-5-1, EN62471)*4 |
*1: El tipo LJ es IP54 *2: Dependiente de la configuración del interruptor DIP *3: Excepto KT, modelo ensamblado WT y tipo M2 LJ *4: Solo tipo M2 (excepto tipo LJ)
Especificaciones de la Unidad LED
| Color | Rojo | Ámbar | Verde | Azul | Blanco | |
|---|---|---|---|---|---|---|
| Corriente del Cable de Señal (por unidad) / Consumo de Energía Nominal (por unidad) | Tip. | 40mA / 1W | ||||
| Máx. | 45mA / 1.3W | |||||
Especificaciones de la Unidad del Buzzer
| Corriente del Cable de Señal (Unidad del Buzzer) / Consumo de Energía Nominal (Unidad del Buzzer) | Tip. | 40mA / 1W |
| Máx. | 250mA / 1.3W |
Muestra (sonido/audio)

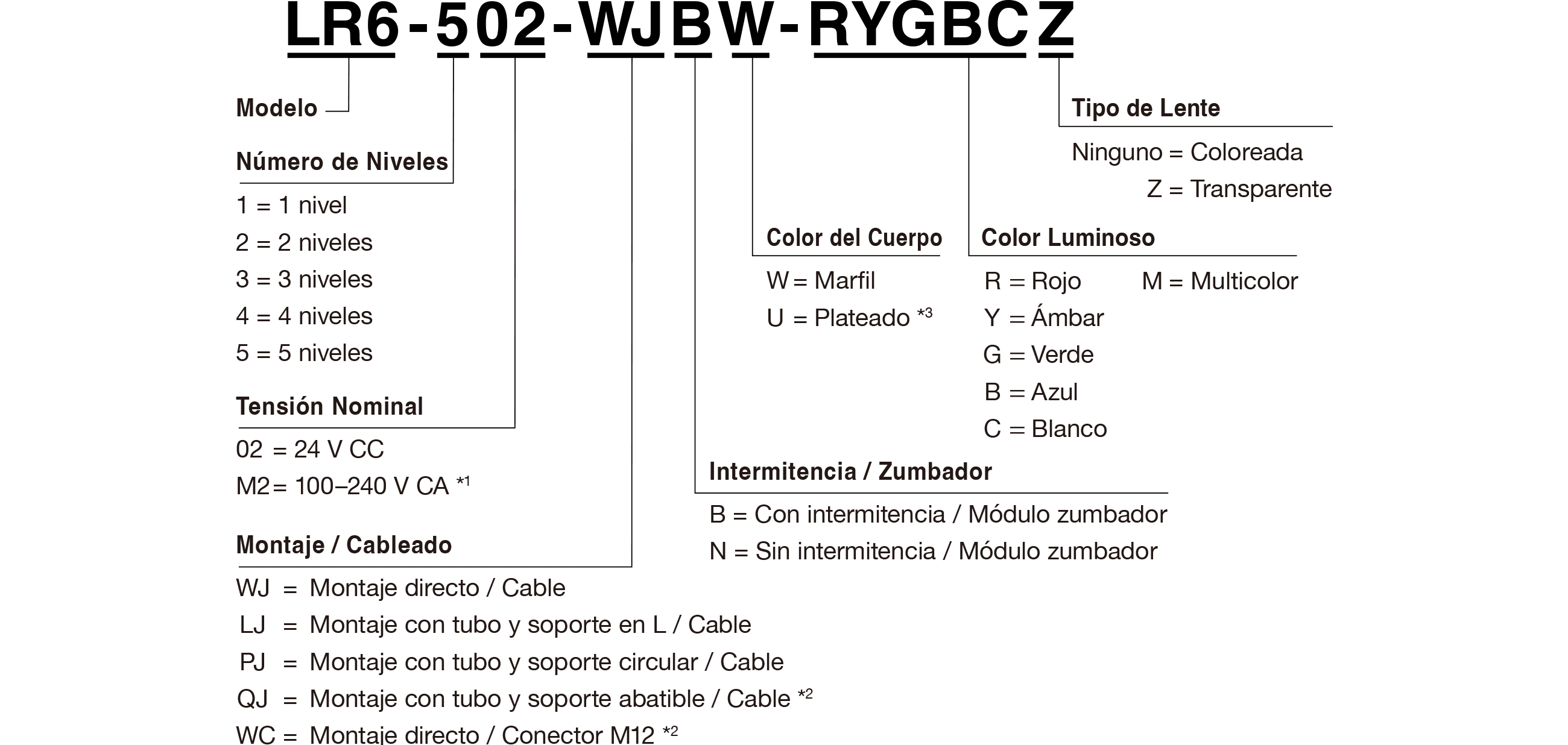

Configurazione del riferimento
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Complete Operation Manual (En) Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D CAD AC_Assembly (zip)Especificaciones del producto
Piezas de repuesto
LR6
LR6
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310072-7F1 | 1 | ||||
|
B25310067-6F1 | 1-5: Depends on the number of tiers. | ||||
|
B25110067-F1 | 2～7 Depends on the number of tiers. |
Package contains 5 pieces. |
|||
|
B22210161-7F1 | 1 | ||||
|
B25110047-F1 | LJ type ： 1 PJ/QJ type ： 2 | ||||
|
S33533110-222F1 | 2 | ||||
|
S33642010-222F1 | 2 |
