Torre de Señalización LED Φ50mm
Serie LR5

Descubre la serie LR5 de torres de señalización LED Φ50mm, con LEDs ultra-brillantes, diseño modular y opciones diversas para enfrentar las aplicaciones más exigentes.

  • Control de E/S
  • Balizas de Señalización
  • Φ50
  • Continuo
  • Parpadeo
  • Alarmas
  • 85dB
  • Bajo Techo
  • IP65 (vertical)
  • IP54 (vertical) (L) (poste + soporte L) tipo)
  • Rojo
  • Ámbar
  • Verde
  • Azul
  • Blanco

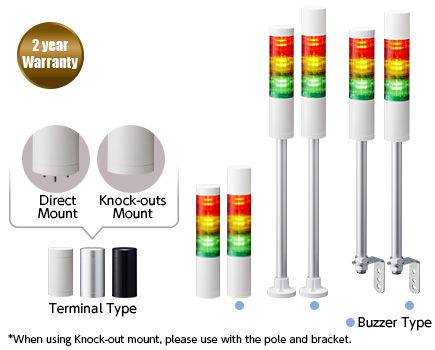

  • Torre de Señalización LED Φ50mm Serie LR5
  • Rediseño de lente y mejora en la construcción del módulo que proporciona una luz brillante y uniforme visible desde mayores distancias.
  • Módulo de sonido completamente cerrado y rediseñado, mantiene una protección significativa contra agua y polvo mientras produce un sonido fuerte y omnidireccional. (LR5 12V DC: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB a 1m)
  • Diseño modular, "Twist and Lock", para personalizar fácilmente y configurar en campo las unidades LED y módulos de sonido.
  • Una forma elegante y lisa y una construcción robusta para un rendimiento en entornos difíciles, con una clasificación de protección IP65.
  • Color estándar del cuerpo: blanco apagado. Cuerpos en plata y negro disponibles solo como componentes (solo 24V DC).
  • Unidad corporal con bloque terminal disponible como componente en blanco apagado, plata o negro (LR5-WT & LR5-KT – solo 24V DC).
  • Cuatro opciones de montaje: Directo, poste con soporte en L, poste con soporte circular y poste con soporte plegable (solo blanco apagado).
  • Disponible en 12V DC y 24V DC.

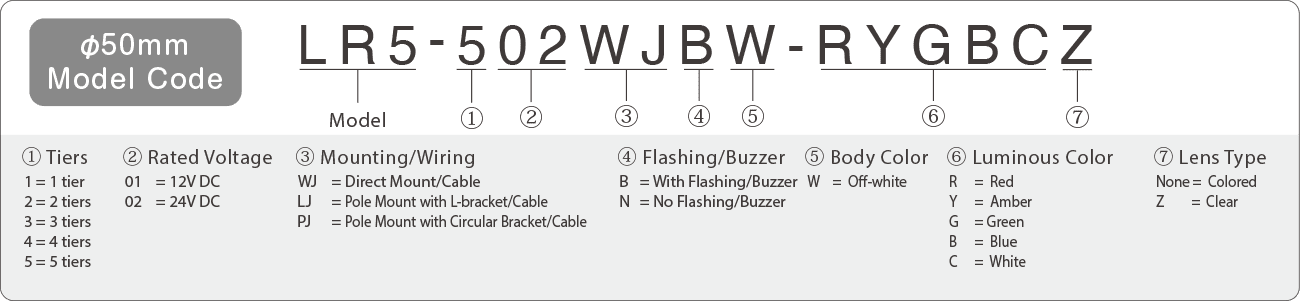

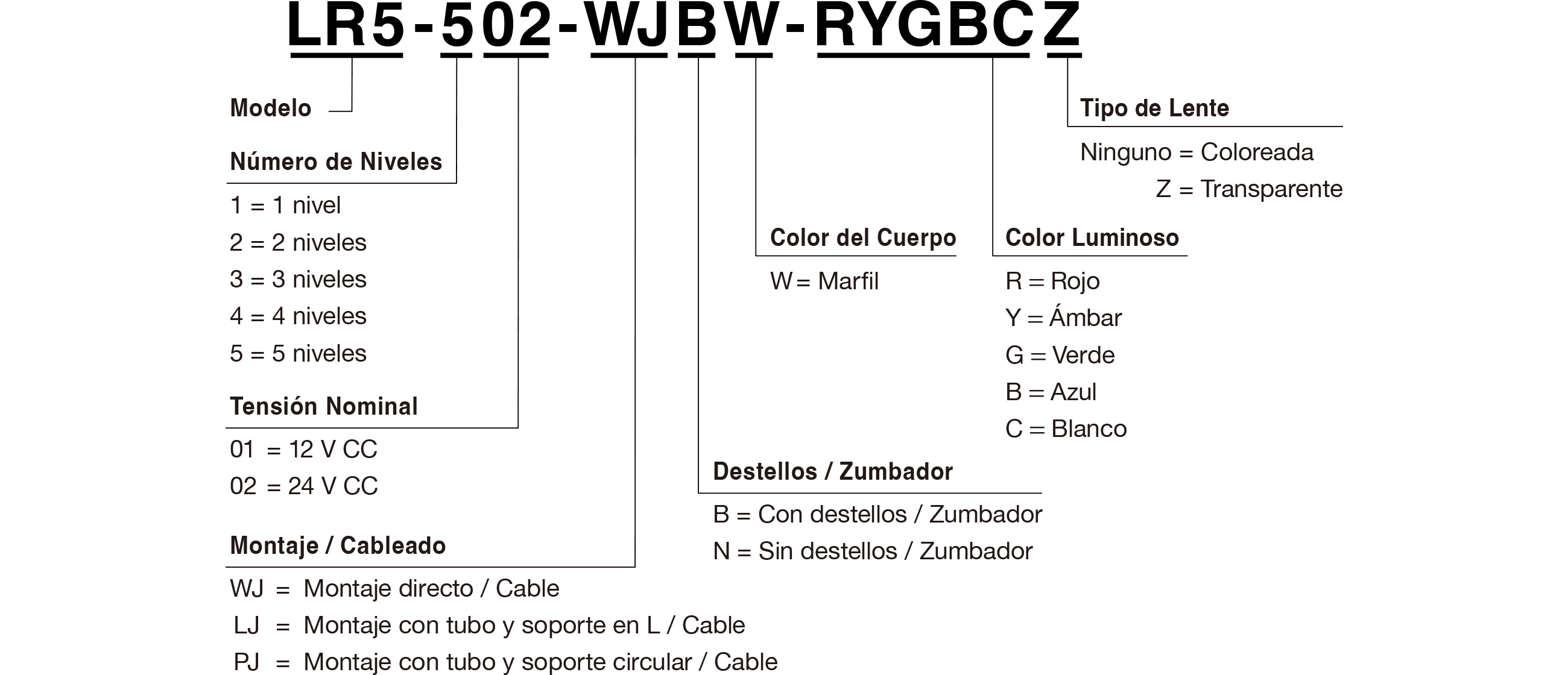

Código del modelo



Especificaciones

Temperatura ambiente de operación -20℃ - +50℃
Rango de humedad operativa 90% HR o menos, sin condensación
Rango de temperatura de almacenamiento -30℃ - +60℃
Rango de humedad de almacenamiento 90% HR o menos, sin condensación
Ubicación de montaje Uso interior
Dirección de montaje Posición vertical
Clasificación de protección*1 IP65(IEC 60529) / NEMA TIPO 4X, 13
Condiciones ambientales Posición vertical
Resistencia de aislamiento Más de 1MΩ a 500V DC entre el conductor de entrada de energía y el chasis
Voltaje soportado 500V AC durante 1 minuto entre terminales y chasis sin romper el aislamiento (M2: 1500V AC por 1 min.)
Tasa de flash 60 ±2 destellos / min.
Nivel de sonido LR5 24V DC Tip. 85dB / 12V DC Tip. 80dB
Reducción de sonido*2 Aprox. -10dB de reducción
Condiciones ambientales Sonido del zumbador No.4 (Barrido) desde todas las direcciones a 1m de distancia
Sonido del zumbador 4 patrones*2
No.1 pitido intermitente rápido / 3378Hz
No.2 sonido continuo de pitido / 3378Hz
No.3 Hi-Lo rápido / 2016Hz&3012Hz
No.4 sonido de barrido / 1000Hz-4032Hz
Salida de transistor NPN / PNP
Normas de conformidad ●UL 508, CSA-C22.2 No.14
●FCC Parte 15 Subparte B Clase A
●Directiva RoHS (EN IEC 63000)
●Directiva EMC (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)*3

*1: El tipo LJ es IP54
*2: Dependiendo de la configuración de los interruptores DIP
*3: Excepto KT, modelo de ensamblaje WT y tipo M2 LJ

Especificaciones de la unidad LED

Color Rojo Ámbar Verde Azul Blanco
Corriente del cable de señal (Por unidad) / Consumo de potencia nominal (Por unidad) Tip. 40mA / 1W
Máx. 45mA / 1.3W

Especificaciones de la unidad de zumbador

Corriente del cable de señal (Unidad de zumbador) / Consumo de potencia nominal (Unidad de zumbador) Tip. 40mA / 1W
Máx. 250mA / 1.3W

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

Manual de Instrucciones

CAD 2D / CAD 3D

Especificaciones del producto

LR5  

LR5  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

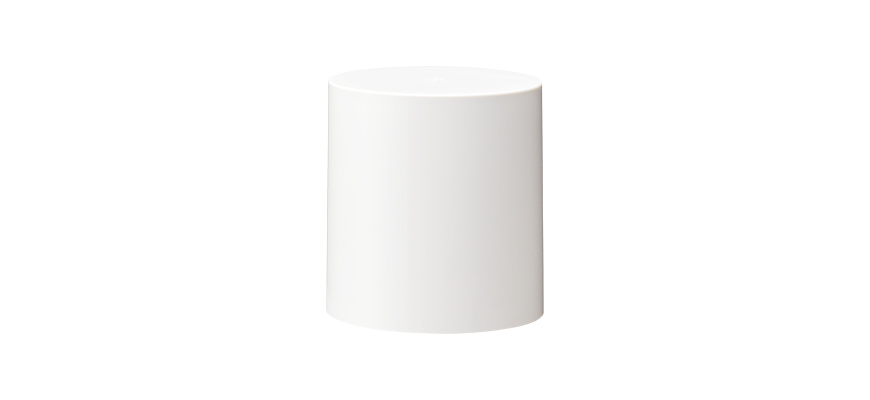

Headcover: Off-white
B32310071-7F1 1
Filter Sheet (5 pieces)
B25310067-5F1 1-5: Depends on the number of tiers.
O-ring (5 pieces)
B25110066-F1 2-7: Depends on the number of tiers.
Pole Bracket: Off-white
B22210160-7F1 1

Kit includes O-ring, Waterproof Ring and self-tapping screw (2 pieces)
Waterproof Ring
B25110047-F1 LJ type ： 1　　　PJ/QJ type ： 2

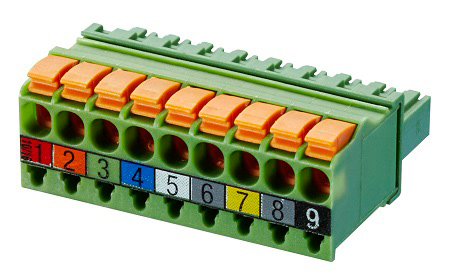

Terminal Block Connector
Z69544511-F1 1

LR-02WTNW
Hexagonal Nut: M22
S33533110-222F1 2
Flat washer: M22
S33642010-222F1 2
